Der Motor dreht sich, die Starterbatterie scheint geladen zu sein, aber die Lithiumbank erhält keinen Strom: Der Schuldige ist nicht automatisch der Generator. Das DC-DC-Ladegerät kann stationär für Motorerkennung, Fernbedienung, BMS, Profil, Schutz, Sturz oder Temperatur sein. Orion XS und Orion-Tr Smart zeigen nützliche Zustände, aber die Diagnose bleibt elektrisch und geht vom Ausgangseingang aus. Bevor sich ändernde Parameter, Konfiguration und Verdrahtung fotografiert werden, werden Spannungen und Strom aufgezeichnet und es wird festgestellt, in welchem Übergang das System nicht mehr funktioniert.
Aufzeichnen des Defekts ohne Reset
Motorstatus, genehmigtes Regime, Minuten vom Start, Lasten, Spannungen der beiden Sitze, Strom, Temperatur und vorhandene Anzeigen. Sie erwerben Screenshots und Codes, bevor Sie die Einstellungen ausschalten oder ändern. Ein Kaltstopp unterscheidet sich von einem nach dreißig Minuten; eine Nichtabfahrt unterscheidet sich von einer Ladung, die aufhört. Es tritt auf, wenn Dock oder Solar aktiv sind, weil sie Spannungen verändern können. Die anfängliche Geschichte vermeidet das Löschen des einzigen Hinweises und ermöglicht es Ihnen, genau die Bedingung zu wiederholen.
Identifizierung von Vorlage und Architektur

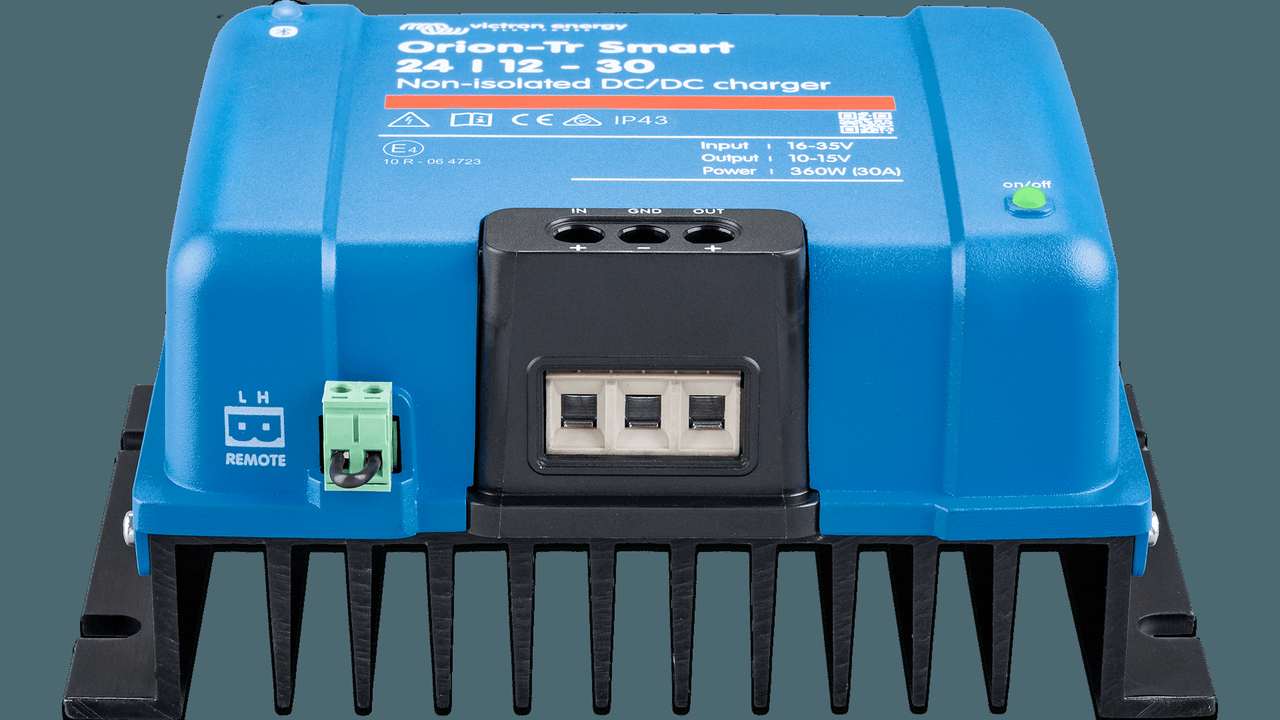

Sie lesen den vollständigen Code von Orion XS oder Orion-Tr Smart, Eingangs- und Ausgangsspannungen, Strom, mögliche Isolierung und den gewählten Weg. Es zieht Motorbatterie, Generator, Sicherungen, Schalter, Positives, Negatives, Fernbedienung und BMS. Ein 12/12 ist nicht als 12/24-Konverter bewiesen; eine isolierte Version erfordert die Aufmerksamkeit auf die beiden Rückgaben. Auch die Umgebung zählt: Fach, Orientierung und Belüftung können den Defekt erklären. Erst nach dieser Identifikation wählen Sie das richtige Verfahren.
Messung von Motorbatterie und -eingang
Die Spannung wird gleichzeitig direkt an den Motorbatteriepolen und DC-DC-Eingangsklemmen gemessen. Die Differenz unter Strom lokalisiert Kabel, Sicherung, Schalter oder Terminal. Es wird vor dem Start wiederholt, auf das Minimum und auf das erlaubte Regime. Ein hoher Messwert ohne Last kann zusammenbrechen, wenn das Ladegerät versucht zu gehen. Auch das Negativ wird gemessen. Wenn die Eingangsspannung nicht zum vorgesehenen Feld gehört, bleibt die Diagnose stromaufwärts; das Ersetzen des DC-DC löst keinen Widerstandspfad.
DC-DC Diagnose Quick Table
| Symptom | Prioritätskontrolle | Verschluss |
|---|---|---|
| Fang nicht an | Motor-, Fern- und Eingabeerkennung | Beginn des geplanten Übergangs |
| Teil und Anschläge | Fall-, Temperatur- und Stromgrenzwert | Stabile Last unter Last |
| Exit Gegenwart, Aktuell nichts | BMS, Profil, Batterie und Sicherung | Vom Zähler akzeptierter Strom |
| Sehr heißer Generator | Vollständige Entnahme und Belüftung | Überprüftes nachhaltiges Limit |
| Batteriemotor Cala | Arrest und Detection Logik | Keine Motorentladung |
Überprüfung der Motorerkennung
Das Gerät muss zwischen aktivem Generator, transienter Spannung und ausgeschaltetem Motor unterscheiden. Vergleichen Sie Schwellenwerte und Verzögerungen, die mit der tatsächlich gemessenen Kurve konfiguriert wurden. Ein variabler Verstellgenerator kann die Spannung nach wenigen Minuten senken; ungeeignete Parameter erzeugen Zyklen oder einen Ausfall. Vor dem Ändern von Werten kommt es vor, dass das Modell die verwendete Logik unterstützt und dass jedes Fernsignal konsistent ist. Der Test umfasst Start-up, Regimewechsel, Motorlasten, Stopp und Zeit zum Deaktivieren.

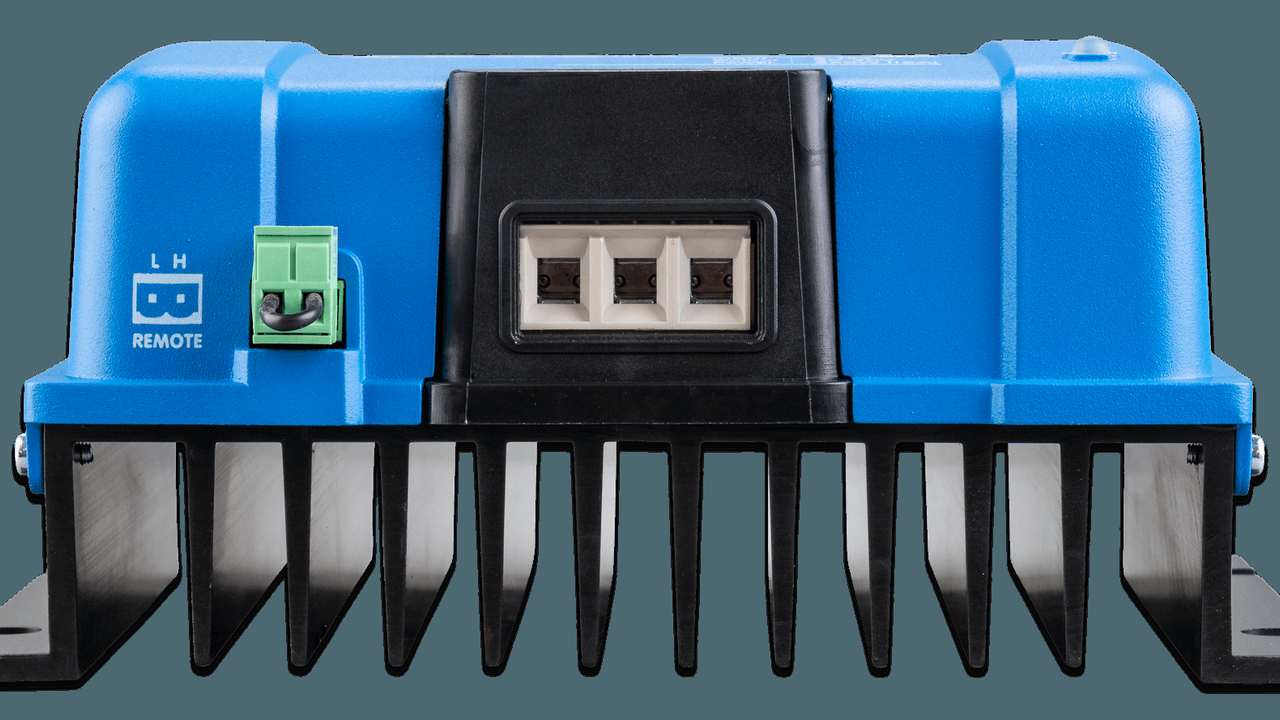

Fernbedienung und Verkabelung
Ein unterbrochener Draht, ein oxidierter Kontakt oder eine invertierte Logik können das Ladegerät auch bei korrekter Eingabe abhalten. Es identifiziert das Terminal und misst den Zustand nach dem Muster der Variante, ohne zufällige Brücken. Wenn der Befehl von Framework, Key oder BMS kommt, folgen Sie dem Pfad zu seinem Ursprung. Die Fernbedienung ist kein Netzschalter und macht die Klemmen nicht sicher. Nach der Reparatur wird das Verhalten sowohl mit aktiver als auch sicherer Kontrolle erlebt und aufgezeichnet, was beim Wiederentzünden passiert.
Lesen Sie das BMS, ohne das Ladegerät aufzuladen
Eine Lithium-Batterie kann die Ladung für hohe oder niedrige Temperaturen, Zellen-Off-Limit, internen Zustand oder Kommunikationsverlust verweigern. Sie lesen Ereignisse und die Berechtigung zum Laden, ohne sie zu löschen. Die Gesamtspannung kann normal erscheinen, während eine Zelle den Eintritt verhindert. Wenn das BMS die DC-DC befiehlt, tritt das Signal unter beiden Bedingungen auf. Umgehen Sie den Schutz nicht, um zu sehen, ob er aktuell ist. Die Wiederherstellung folgt dem Verfahren des Zählers und endet nur, wenn alle Zellen die erwartete Ladung akzeptieren.
Batterieprofil und Spannung bestätigen
Chemikalien, Kapazität, Nennspannung und ausgewähltes Profil werden kontrolliert. Eine ähnliche Voreinstellung ist nicht unbedingt die autorisierte. Absorptions-, Wartungs-, Temperatur- und Dauerwerte werden mit den tatsächlichen Zählerspezifikationen verglichen. Es tritt auch auf, wenn das Gerät als Ladegerät oder Konverter arbeitet. Eine Ausgangsspannung, die bereits nahe am Grenzwert liegt, kann den Strom natürlich reduzieren; dies deutet nicht auf einen Ausfall hin. Jede Änderung wird aufgezeichnet und von einem neuen vollständigen Test gefolgt, ohne einen maximalen Strom um jeden Preis laufen zu lassen.
Versuchen Sie Sicherung und Sicherungshalter in der Eingabe
Die Sicherung wird von beiden Seiten während des Ladeversuchs gemessen. Ein integrales Element kann Widerstandskontakte, schwache Crimpung oder überhitzte Sicherungshalterung aufweisen. Isolierte Schaltungen werden inspiziert Verfärbung, Oxid, Drehmoment und Korrektheit der Reserve. Der Wert schützt den Leiter und wird nicht erhöht, um Eingriffe zu vermeiden. Wenn die Sicherung geöffnet ist, suchen Sie kurz oder überladen, bevor Sie sie ersetzen. Die gleiche Prüfung gilt für Schalter und Gelenke zwischen Motorbatterie und Gerät.
Prüfsicherung und Ausstiegsweg
Der Service-Zähler kann das Kabel auch dem DC-DC zuführen, so dass der Ausgang einen unabhängigen Schutz und eine unabhängige Steuerung erfordert. Es wird an den Anschlüssen des Geräts, an den Seiten der Sicherung und an den Polen der Batterie unter den gleichen Bedingungen gemessen. Wenn der Ausgang korrekt ist, aber am Zähler weniger Spannung ankommt, liegt der Fehler im Pfad. Sie kontrollieren das Negativ und den möglichen Shunt und vermeiden Renditen, die das Maß umgehen. Nach der Reparatur wird der vom Zähler angezeigte Strom mit einem geeigneten Werkzeug und mit der verfügbaren Leistung verglichen.
Separater normaler und abnormaler Sturz
Jeder Leiter hat einen Abfall, aber ein zu hoher Wert reduziert die Leistung und kann Schwellenwerte einbringen. Es wird segmentweise mit der aktuellen Note gemessen: positiver Eingang, negativer Eingang, positiver Ausgang und Rückgabe des Zählers. Messwerte werden nicht hinzugefügt, wenn sie zu unterschiedlichen Zeiten erhalten werden. Eine warme Capocorda zeigt oft einen konzentrierten Fall. Es wird vor dem Anziehen oder Ersetzen isoliert. Größere Kabel korrigieren keinen fehlerhaften Kontakt; neue Terminals korrigieren keinen unzureichenden Abschnitt. Der abschließende Vergleich verwendet die gleiche Anfangslast.
Diagnose des aktuellen Limits
Bei einer Konfiguration, die eine Eingangsbegrenzung ermöglicht, kann ein niedriger Wert beabsichtigt sein, um den Generator zu schützen. Sie lesen den Parameter und vergleichen ihn mit dem Projekt, ohne ihn auf das Maximum zu bringen. Absorbierter Strom und zugeführter Strom stimmen insbesondere bei unterschiedlichen Spannungen und Umwandlungsverlusten nicht notwendigerweise überein. Bleibt der Istwert unter dem Grenzwert, werden Spannung, Temperatur, Profil oder Batteriestatus gesucht. Die Erhöhung ist nur nach Überprüfung des konstanten Randes des Generators, der Kabel und der Schutzeinrichtungen zulässig.
Thermische Reduktion erkennen
Eine Ladung, die progressiv abfällt, kann auf eine hohe Temperatur hinweisen, nicht auf einen elektronischen Ausfall. Sie registrieren Umgebung, Gerätekörper, Terminals, Strom und Zeit. Sie steuern Orientierung, Entfernungen, Staub und Objekte, die die Belüftung verhindern. Der Motorraum wird unter realen Bedingungen bewertet, nicht mit offener Tür in der Werkstatt. Das Produkt wird nicht künstlich gekühlt, um die Installation zu maskieren. Nach korrekter Position oder Belüftung wird eine Sitzung der gleichen Dauer wiederholt. Ein lokalisierter Hot Spot erfordert eine Erstkontaktüberprüfung.
Bewertung von Wechselstromgeneratoren und wettbewerbsfähigen Lasten
Der vom Generator gelieferte Gesamtstrom wird gemessen, einschließlich Motorelektronik, Pumpen, Ventilatoren und anderer Dienste. Die Platte garantiert nicht die gleiche Leistung bei jedem Regime und jeder Temperatur. Wenn die Spannung sinkt oder sich die Maschine erwärmt, wird der DC-DC-Grenzwert entsprechend der verifizierten Marge reduziert. Ein Riemen, eine Verbindung oder eine fehlerhafte Einstellung muss stromaufwärts korrigiert werden. Die Diagnose vermeidet es, sowohl einen gesunden Generator zu ersetzen als auch einen schwachen zu überlasten, um einige zusätzliche Ampere auf den Lithiumzähler zu bekommen.
Vergleichen Sie Remote-Daten und direkte Messungen
Anwendung, zentraler GX und Batteriemonitor helfen Ihnen, Status, Leistung und Alarme zu sehen, aber verschiedene Punkte zu lesen. Während des Tests vergleichen sie mit einem ausreichenden Multimeter und Sattel. Ein Verwerfen kann durch Nebenschlussverdrahtung, Kalibrierung oder Sensorposition entstehen. Wenn alle Renditen den Shunt nicht überschreiten, ist die Bilanz des Zählers unvollständig. Konnektivität wird nicht verwendet, um mehrere Parameter zusammen zu ändern. Sie ändern eine Variable, wiederholen das Szenario und bewahren das Ergebnis, so dass die Ursache nachweisbar bleibt.
Solar- und Dockinterferenzen ausschließen
Andere Quellen können den Servicezähler anheben, den erforderlichen Strom reduzieren oder die Erkennung ändern. Der erste Test wird mit jeder bekannten Quelle geplant. Sie sehen die DC-DC allein, dann fügen Sie Solar hinzu und andocken in den erlaubten Kombinationen. Trennen Sie die Regler nicht unter Last ohne Verfahren. Wenn das Problem nur mit einer zweiten Quelle auftritt, treten Profile und Übergangsspannungen auf. Ein bereits aufgeladener reduzierter Batteriestrom kann korrigiert werden; Ziel ist das Profil, nicht die höchste Summe.
Überprüfung der Wiederherstellung nach Korrektur
Polarität, Sicherungen, Paare, Schalen und Werkzeuge werden vor dem erneuten Füttern kontrolliert. Die Konfiguration wird gelesen und gespeichert. Starten Sie den Motor, erwarten Sie den Übergang und registrieren Sie die gesamte Kette: Generator, Motorbatterie, Eingang, Ausgang, Servicezähler und BMS. Es gelten repräsentative Belastungen und die Temperatur wird beobachtet. Nach dem Abschalten muss der DC-DC anhalten, ohne die Starterbatterie zu ziehen. Ein zweiter Zyklus zeigt, dass das Ergebnis nicht von einem gelegentlichen Reset abhängt.
Verhindern Sie das nächste No Charge
Schemata und Etiketten enthalten Modelle, Spannungen, Isolierung, Sicherungen, Abschnitte, Profil, Grenze und Logik des Starts. Fallwerte und Prüftemperatur bleiben erhalten. Bei den Inspektionen werden Feuchtigkeit, Oxid, Traktion, Verfärbung und behinderte Belüftung gesucht. Eine neue Batterie, ein Update oder ein anderer Generator erfordern eine neue Überprüfung. Die Besatzung kann BMS-Stopp, Wärmeschutz und fehlende Motorerkennung unterscheiden. Diese Dokumentation reduziert unnötige Resets und verhindert, dass ein Parameter geändert wird, ohne zu wissen, welchen Schutz er entfernt.
Verfahrensurteil
Wenn das Lithium in der Navigation nicht aufgeladen wird, ist die nützliche Sequenz Eingabe, Motorerkennung, Fernbedienung, BMS, Profil, Ausgabe, Batterie und Temperatur. Orion XS und Orion-Tr Smart liefern Informationen, aber die Ursache wird bei gleichzeitigen Maßnahmen unter Last bestätigt. Der Wechselstromgenerator wird erst ersetzt, nachdem nachgewiesen wurde, dass er die Anforderung nicht ordnungsgemäß begrenzt hält. Die gültige Restaurierung lädt den Servicezähler, schützt den Start, bleibt bei Hitze stabil und stoppt beim Motor. Alles andere ist ein Versuch, keine geschlossene Diagnose.
