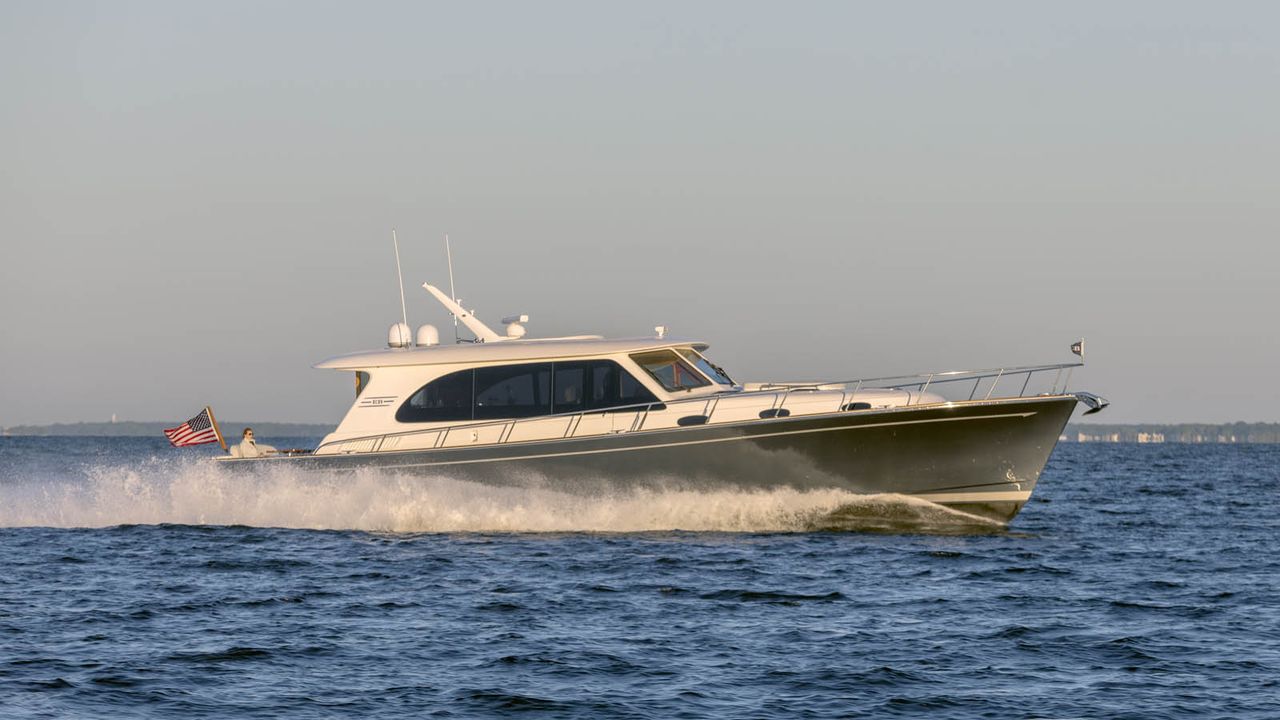

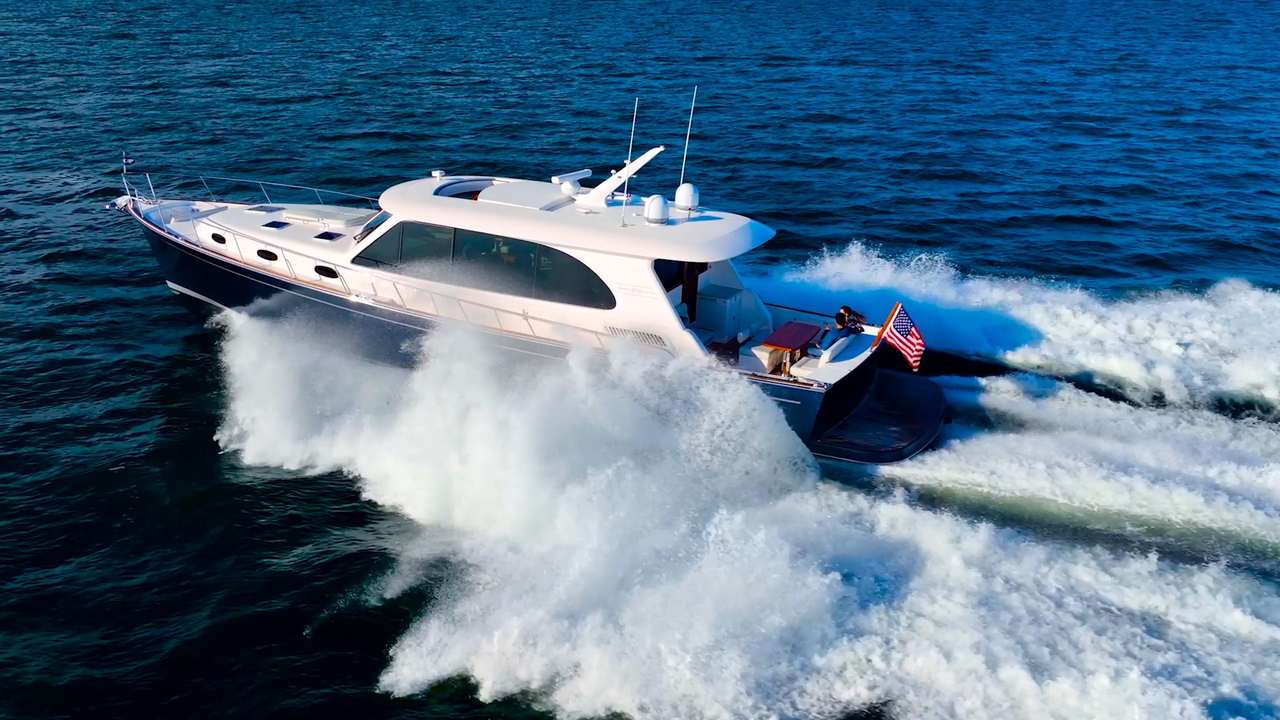

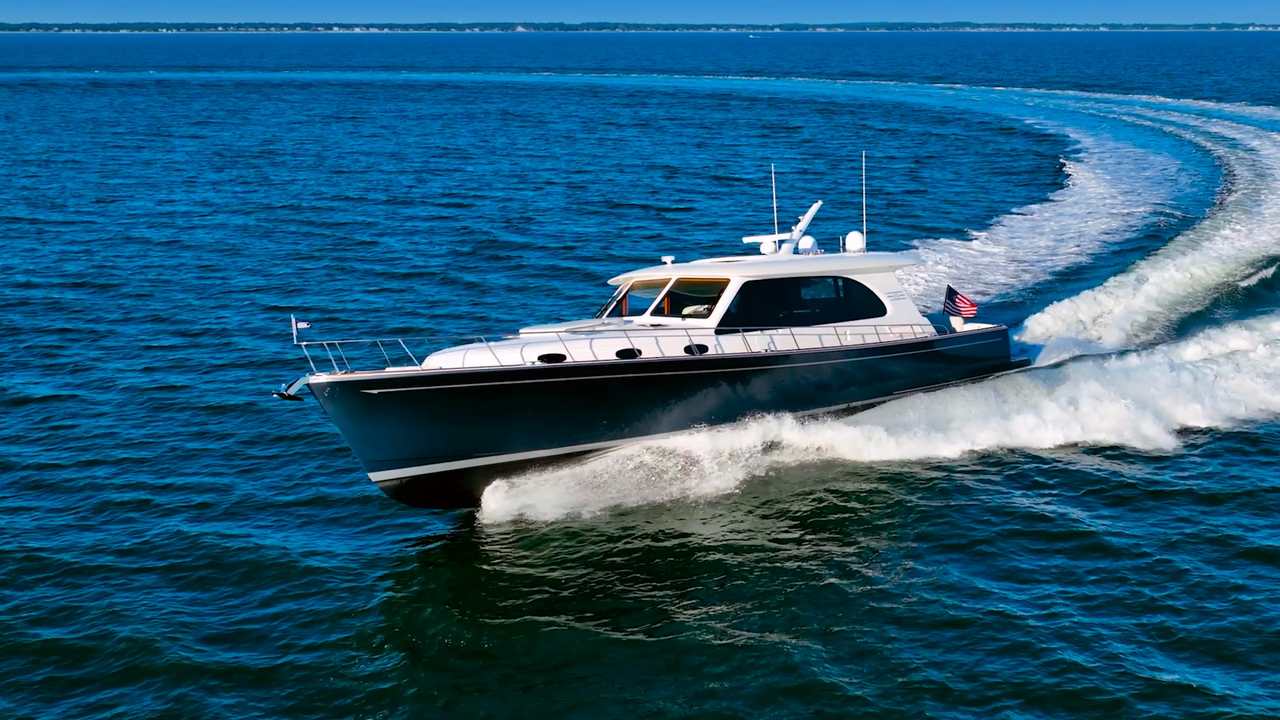

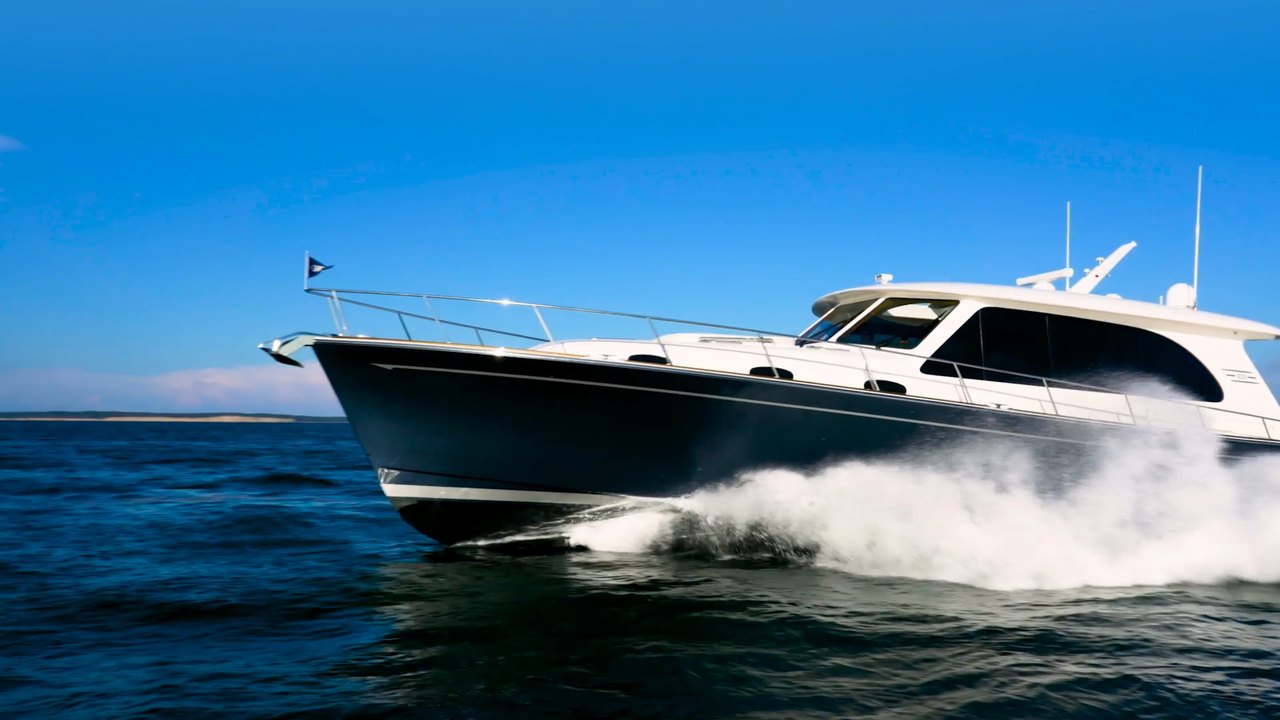

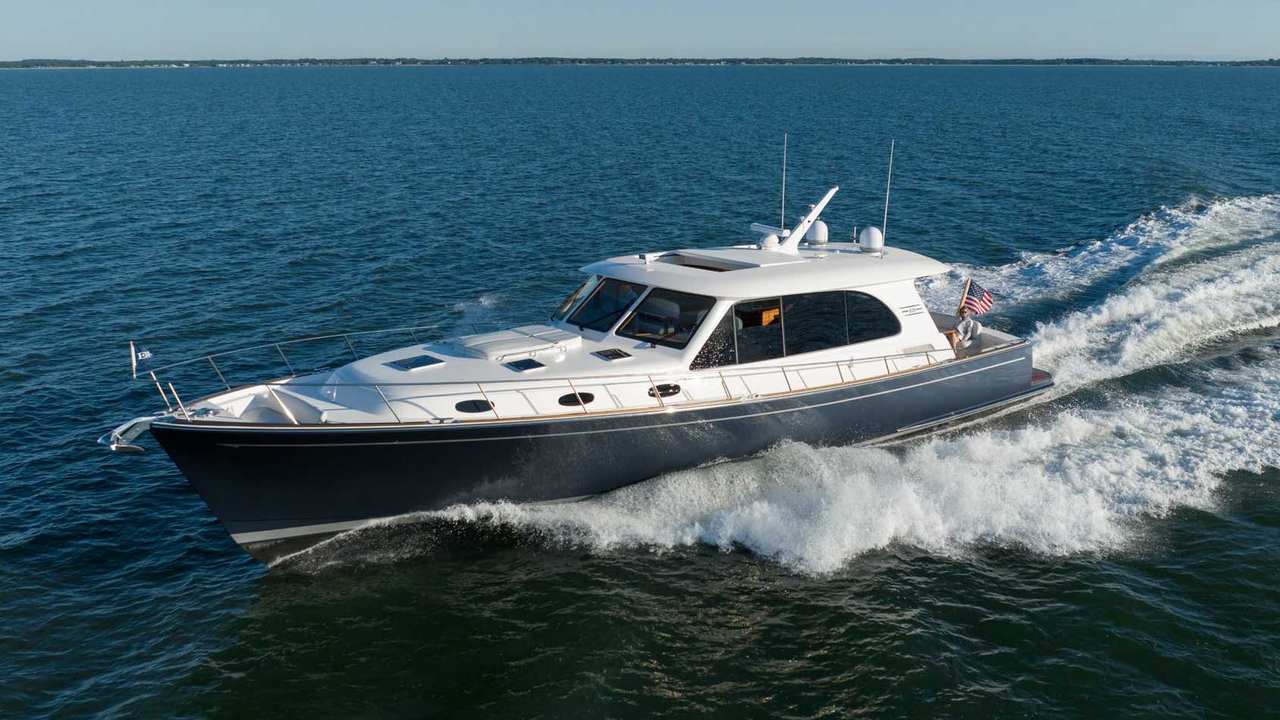

O Grand Banks Eastbay 60 medidas 20,74 metros fora de tudo, 18,55 metros na ponte e 5,80 metros de brilho, com deslocamento declarado de 27,000 kg. A configuração padrão utiliza dois Volvo IPS 950S de 725 hp, mas o pátio também documenta IPS 1200S de 900 hp e D13 de 1.000 hp em linhas de eixos. Os tanques declaram 5.800 litros de combustível, 1.100 de água e 300 de resíduos.
Este é um guia de configuração, plantas e entrega, não um teste no mar. Velocidade, consumo e autonomia permanecem dados do fabricante para verificar o espécime. O método consiste em fixar a variante propulsiva, registar a carga e construir uma linha de base que a tripulação pode repetir durante a vida útil do barco.
Ficha técnica de configuração
| Voz | Resumo | Controlo |
|---|---|---|
| Comprimento fora de tudo | 20,74 m | Apêndice e montagem |
| Comprimento da ponte | 18,55 m | Áreas operacionais |
| Baglio | 5,80 m | Amarrações e passagens |
| Deslocamento | 27.000 kg | Condição de Referência |
| Combustível | 5.800 l | Volume utilizado |
| Água / resíduos | 1.100 / 300 l | Automatização do hotel |
| Padrão | 2 × IPS 950S, 725 hp | Motores, cápsulas e hélices |
| Desempenho normal | 30 / 25 kn | Cruzeiro máximo e declarado |
| Autonomia | 844 nm a 21 kn | Consumo e reserva |
Três propulsãos, três ficheiros
IPS 950S, IPS 1200S e D13 em placas mudam pesos, pesca, acessos e manutenção. O contrato deve identificar códigos, relatórios, hélices, software e equipamento de manobra da variante escolhida. A redacção do Volvo não é suficiente.
Para cada configuração você precisa de curvas de aceitação e intervalos adequados. Pods e linhas de eixos requerem diferentes controles secos. Peças de reposição, ferramentas e rede de serviços também entram na escolha, juntamente com o regime realmente utilizado.
IPS 950S e rede de controle
Motor, junta, pod, hélices contra rotação, direção e rede eletrônica formam um sistema. Os caloiros, versões e códigos são gravados. Óleos, vedações, jogos, anodos e hélices recebem uma foto base durante a floração.
Em água, sincronização, joystick e resposta com um canal excluído. Alarmes são ativados sem alterar os limiares. Após a navegação você controla óleos, porão, mídia e memória de eventos.
IPS 1200S ou linhas de eixos
Com IPS 1200S o pátio indica 33 nós máximos, 28 cruzeiro e 790 milhas a 21 nós. O poder adicional não garante automaticamente maior autonomia. O perfil de peso e rota deve conduzir a decisão.
A variante D13 de 1.000 hp em eixos declara 34 nós máximos, 29 cruzeiros e 863 milhas a 21 nós. Alinhamento, suportes, buchas, selos e hélices exigem verificações específicas. Mudanças de manobra degradadas em comparação com vagens.
V-WARP e condição de carga
O canteiro de obras apresenta V-WARP como uma integração entre a forma de casco, laminação e processo de construção. Para testes, conta a correspondência entre o projeto e o peso do espécime. Ternos, baterias e opcionais podem mudar o corte e a resistência.
A entrega inclui pesos distintos e leitura de pesca com níveis conhecidos. Os corretores e a estabilização não devem mascarar um desequilíbrio estático. Cada reforma futura é comparada com esta condição.
Combustível, transferências e autonomia
Os 5.800 litros devem ser reduzidos por fundo, reserva, corte e utilitários. Os tanques, aberturas, retornos, interconexões e válvulas devem ser acessíveis e identificados como nos esquemas. As sondas comparam-se com quantidades conhecidas.
As 844 milhas a 21 nós da configuração padrão são declaradas. Para planejar uma rota você precisa medir o consumo, horas do gerador, mar, vento e margem explícita. As remodelações e os níveis são anotados no mesmo registro.
Água doce e dissecção
Os 1.100 litros de água traduzem-se em pessoas e dias. Autoclaves, caldeiras, filtros e bombas são testados com utilitários mais abertos. Pressão, temperatura e tempos de recuperação são a linha de base.
Um possível dissipador entra no orçamento elétrico e requer pré-filtros, peças sobressalentes e procedimentos de conservação. Membranas e bombas devem permanecer ao alcance. Uma perda é localizada isolando os ramos.
Reflui, sentinela e alarmes
300 litros de resíduos requerem sondas calibradas, aberturas e válvulas compatíveis com áreas de navegação. Alarmes de alto nível são ativados diretamente e associados com ação clara.
Bombas de sentinela e controles manuais tentam área por área. Sucções e nenhum retorno permanecem inspeccionáveis. Qualquer indicação na ponte deve identificar o compartimento relevante.
Cenários de energia e utilização
O orçamento elétrico distingue plataforma, navegação, trilho, noite e carga máxima. Ar condicionado, cozinha, caldeira, tomadas e entretenimento são iluminados em combinações reais. A tensão, frequência e temperatura são registadas.
Geradores, baterias, carregadores e inversores são testados com perda controlada de uma fonte. Prioridade e black-start também devem funcionar sem rede de dados. A redundância não é real se dois serviços dependem do mesmo quadro.
Galley para cima ou galé para baixo
A cozinha na sala favorece a relação com o poço; a do convés inferior liberta a superfície do convívio. As duas soluções mudam ventilação, botas e caminhos. O layout aprovado deve coincidir com padrões e pesos.
Placas, forno, geladeiras, sucção e ar condicionado trabalham juntos durante os testes. Controlamos calor, cheiros, ralos e quedas de tensão. Fechaduras e portas precisam de paradas náuticas.

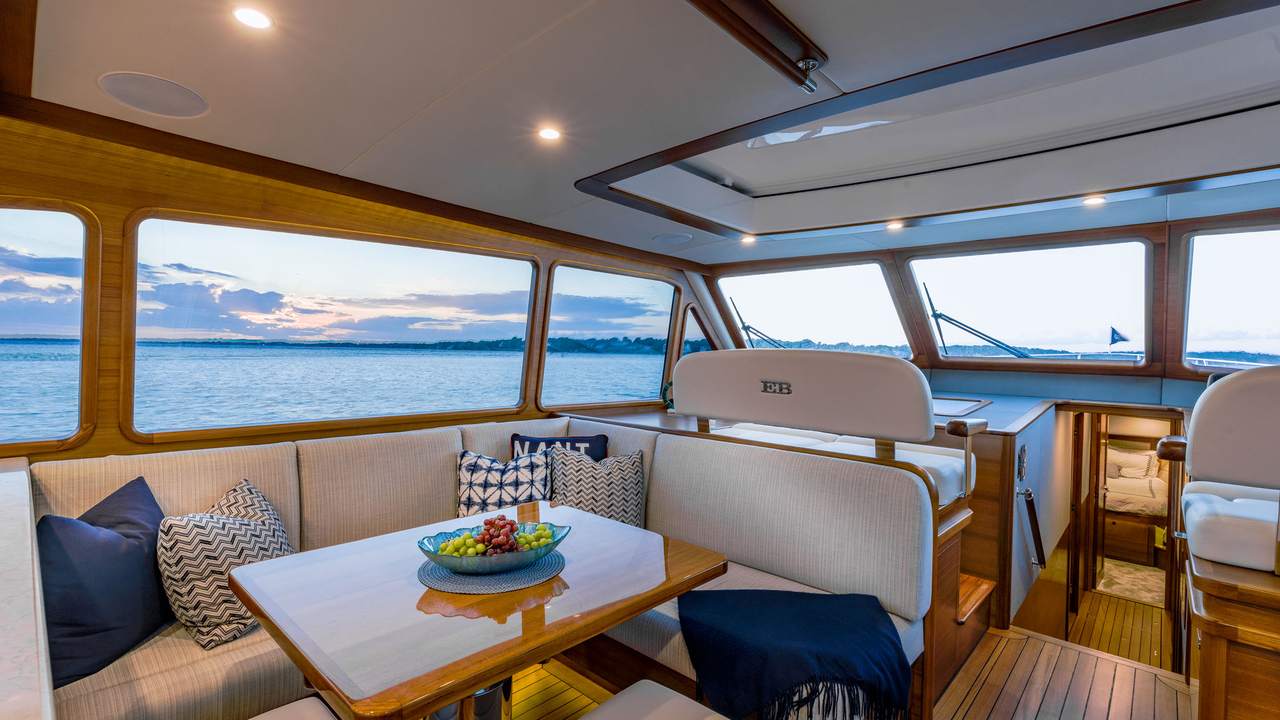

Lounge, janelas e ar condicionado
Janelas elétricas introduzem motores, vedações e drenagem. Abertura, paragem, controlo manual e prova de água são repetidos antes e depois da navegação. Os móveis não devem bloquear painéis técnicos.
Com pessoas, luzes e cozinhas ativas, temperatura, umidade, condensados, ruído e absorção são registrados. Filtros e brotos permanecem acessíveis. Diferenças persistentes entre áreas requerem correção.
Operação de avião e degradada
Os motores, transmissões, navegação e alarmes devem ser legíveis sem ambiguidade. Nomes e zonas coincidem entre ecrãs, rótulos e padrões. Software e configurações são salvos antes da entrega.
Simula a perda de uma tela, um sensor e uma ajuda de manobra. Câmeras ajudam, mas não substituem visuais e comunicações. A tripulação deve conhecer o comando local ou alternativo.
Cabanas e mapa acústico
O layout de duas ou três cabines é comparado com o barco real. Iluminação, tomadas, obscurecimento, clima, buracos e rotas de fuga são sentidas em cada quarto. Sacos e roupa de cama não cobrem acesso.
O ruído e as vibrações são medidos por sistemas declarados com gerador, bombas e ar condicionado. A linha de base separa as fontes e permite reconhecer uma mudança durante a manutenção.

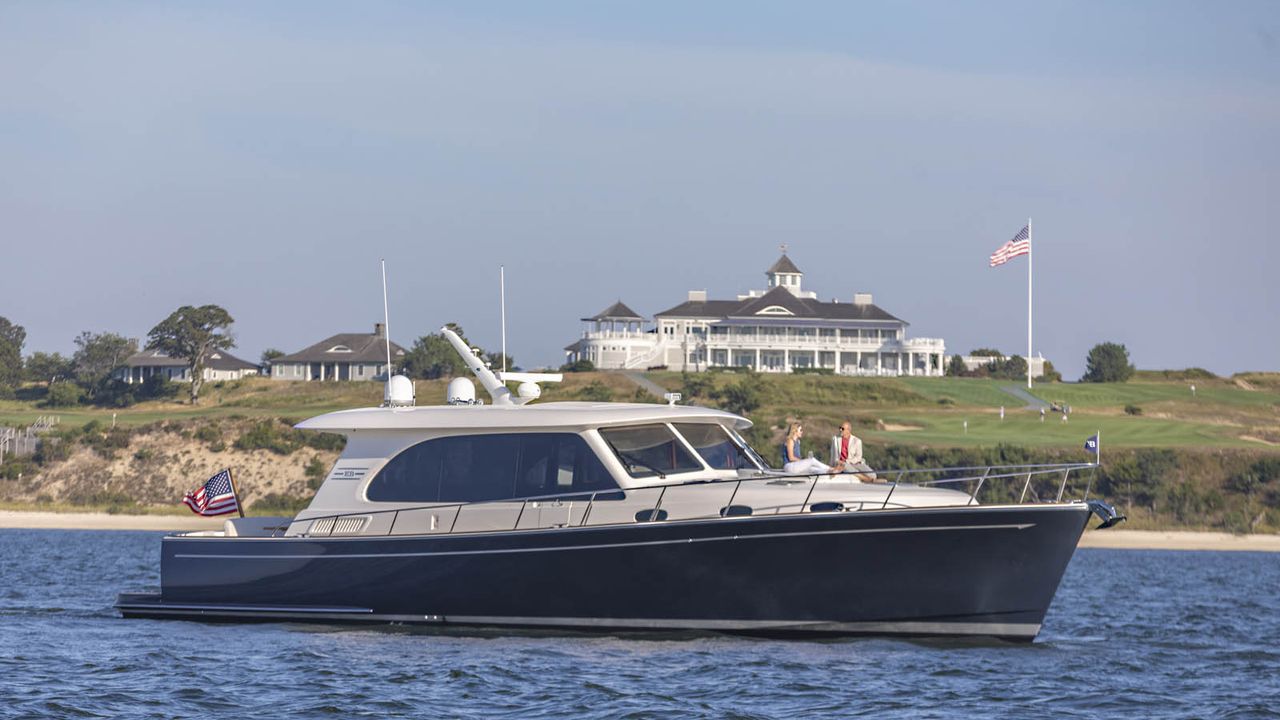

Poppa, terno e equilíbrio longitudinal
Tender, plataforma, passarela e brinquedo de água concentrado peso no final. Massa e dimensões devem coincidir com o contrato. Varo e recuperação são testados com a tripulação nas posições planejadas.
Retenção, drenagem, baterias, paradas e procedimento manual recebem mais ciclos. As botas não podem esconder bombas ou válvulas. Após a recuperação ocorre a configuração segura para navegação.
Sala de máquinas e ventilação
Os filtros, impulsores, soquetes, níveis e detenções devem ser atingidos por calor. O ensaio simula a manutenção normal. Iluminação, superfícies quentes e peças móveis recebem controle separado.
As temperaturas de ingestão, de admissão e de vaidade são registadas em plena carga e após a paragem. Condutas, persianas e extratores devem corresponder aos padrões. O calor reduz a margem de eletrônicos, borracha e baterias.
Fogo, inundação e isolamento
Revelação, extinção, ventilação e interceptações de combustível são operadas de acordo com uma matriz. As rotas de fuga passam por mobiliário e bagagem reais. Cada alarme indica zona e primeira ação.
O briefing inclui incêndio, entrada de água, apagão, perda do governo e homem no mar. A tripulação deve ser capaz de isolar baterias, combustível e máquinas sem depender de um automatismo.
Curvas de ensaio e aceitação no mar
O programa registra deslocamento, níveis, mar, vento e temperatura. Vários sistemas estabilizados incluem velocidade, consumo, carga, temperatura, pressão, corte, ruído e vibração. Os impactos recíprocos reduzem os efeitos ambientais.
O desempenho permanece declarado até ser verificado na variante relevante. Depois de retornar, óleo, selos, feltro e alarmes são verificados novamente. Cada correcção requer a repetição do ensaio em causa.
Documentação e julgamento operacional
A entrega inclui esquemas como construído, caloiros, software, lista de válvulas, fotos de apêndices e peças de reposição distintas. Filtros, anodos, impulsores, fusíveis e sensores têm código, quantidade e localização. Os prazos de calendário e as horas permanecem separados.
Antes do primeiro cruzeiro, simula-se um dia inteiro, de ancoragem a ancoragem. Os consumos, níveis e anomalias são anotados no formato que utilizará a tripulação. O processo mantém a responsabilidade e a evidência do encerramento dos socorros.
A configuração final é congelada em um índice que conecta cada manual à posição relativa e física a bordo. Isso impede que documentos relacionados a diferentes variantes entrem no arquivo. Para motores, transmissões, geradores, carregadores e equipamentos de navegação, versão, data de instalação e árbitro de serviço, sem substituir os requisitos dos construtores.
O relatório de entrega distingue as franquias abertas, as restrições temporárias e o trabalho concluído. Cada fecho deve indicar prova repetida e resultado observado. As fotografias mostram rótulos, acessos e condições iniciais, enquanto os valores instrumentais mantêm unidades de medida e condições de teste. Desta forma, uma anomalia posterior pode ser comparada com uma base verificável.
Para a tripulação há uma folha sintética separada do dossiê técnico: válvulas normalmente abertas, utilidades prioritárias, sequência de partida, isolamento da fonte e contatos de emergência. O cartão não introduz procedimentos não aprovados; traduz os modelos do espécime em controles ordenados e é atualizado quando um componente ou configuração muda.
Um inventário final de verificação cruzada, peças sobressalentes e ferramentas com intervenções que podem realmente ser realizadas a bordo. Uma sobressalente sem vedação, chave ou procedimento não constitui uma capacidade operacional. As posições e quantidades são verificadas fisicamente, sem obstruir vias de ventilação, drenagem ou fuga. Após o embarque, a verificação da placa é repetida, pois mesmo o equipamento de minuto adicionado um ao outro altera o peso registrado.
O Eastbay 60 combina uma forma clássica com sistemas contemporâneos. A configuração válida é aquela em que a propulsão, os pesos, a energia e os fluidos permanecem legíveis. Procedimentos repetitivos transformam a complexidade em um barco verdadeiramente gerenciável.
