Configurar a ♪ ♪ significa transformar um projeto de 38,98 metros em um barco documentado, sustentável e compreensível para a tripulação. A placa Nautor Swan declara dados úteis sobre tanques, baterias, geradores, potência do solo, motor e avião de vela. Este guia organiza-os num controlo de entrega, mantendo capacidades nominais separadas, valores estimados e verificações a efectuar no espécime.
Swan 128: tabela de configuração
| Voz | Resumo | Controlo operacional |
|---|---|---|
| Motor principal | 405 kW / 550 hp | Placa, série e manual |
| Geradores | 2 × 32 kW | Ensaio e transferência separados |
| Geradores de saída | 230/400 V trifásico | Regime e protecções |
| Potência do solo | 230/400 V, 50 A trifase | Compatibilidade do ponto de saída |
| Serviços | 24 V, 2.530 Ah / 1 h | Encargos e cobrança |
| Estação de rádio | 24 V, 230 Ah / 1 h | Separação e alarmes |
| Ponto de partida | 24 V, 75 Ah / 20 h | Queda de tensão |
| Combustível / AdBlue | 5.500 / 550 l | Níveis, aberturas e válvulas |
| Água fresca / quente | 2.650 / 200 l | Bombas e temperaturas |
| Grigas / preto | 600 / 600 l | Sensores e vias de escape |
Primeira regra: identificar a unidade real
A página do modelo é o ponto de partida, não o arquivo final. A marca e o modelo do motor, das séries, dos acessórios, dos materiais e dos circuitos devem ser obtidos a partir do separado do navio entregue. Cada manual está associado a um componente realmente instalado, evitando catadores genéricos que confundem diferentes versões.
A sequência de verificação utiliza um código para o aparelho e conecta desenho, manual, sobressalente, teste e fotografia. Quando um componente muda durante a construção, a revisão anterior permanece arquivada, mas é marcada como excedida.
Dimensões a entregar ao comandante
O casco mede 38,98 metros, o flutuador 35,94, o feixe máximo 8.65 e a pesca padrão 4.70. São quatro probabilidades com funções diferentes. O cartão operacional deve comunicá-los sem arredondamentos arbitrários e esclarecer qual o valor a utilizar para amarrar, acessar, elevar e planejar.
Antes de escolher um porto você verificar toda a rota: enchimento, canal, bacia em evolução e assento de barco. A base nominal e a disponibilidade real podem diferir; a decisão é relativa aos controlos actualizados e às responsabilidades a bordo.
Estimativas de peso e condições de carga
O deslocamento da luz indicado é de 122.800 kg, a carga 136.200 e o lastro 39.500, todos qualificados como estimativas. A altura bruta de 188 GT também é estimada e não representa o peso. A sequência de verificação deve manter essas qualificações ao lado dos números.
É preparado um registo de peso com a quantidade, a posição e o estado dos tanques para o espécime. As peças de reposição, a cambusa e o equipamento não são adicionados sem atualização da imagem, portanto as comparações permanecem relacionadas às condições conhecidas.
Motor principal: o que controlar
A potência publicada é de 405 kW, equivalente a 550 hp. Não sendo especificado aqui fabricante e modelo, a sequência de verificações adquire-os a partir da placa e os documentos da unidade. Os dispositivos de série, de transmissão, de arrefecimento, de escape, de alimentação e de paragem são registados de acordo com a configuração real.
O teste segue o protocolo do pátio e observa as condições e leituras fornecidas. Velocidade, consumo ou autonomia não são determinados apenas pela potência: são necessárias medições rastreáveis do espécime e um estado de carga conhecido.
Combustível: capacidade e quantidade utilizável
A capacidade nominal declarada é de 5.500 litros. A quantidade utilizável não deve ser inventada, porque depende do layout real e das condições definidas nos documentos a bordo. O controle identifica tanques, aberturas, aberturas, válvulas, sensores e pontos de drenagem.
Cada comando recebe uma etiqueta consistente com o esquema. O teste inclui níveis de leitura e passagem entre configurações planejadas, sem manobras não autorizadas. O registo de abastecimento preserva quantidades, datas e relevos úteis.
AdBlue separado do combustível
A capacidade declarada para o AdBlue é de 550 litros. O circuito deve ser tratado separadamente, com caixa, indicação e procedimento claramente reconhecíveis. A entrega verifica se não existe ambiguidade na rotulagem com combustível ou água.
Os manuais e especificações do aparelho instalado determinam a qualidade e a gestão dos fluidos. O cartão geral não é suficiente para introduzir intervalos ou consumo: apenas os previstos na documentação da unidade individual são mostrados.
Água doce: 2,650 litros nominais
O volume declarado para água doce é de 2.650 litros. A sequência de verificação segue o caminho da carga para os utilitários, identificando tanques, bombas, filtros, válvulas e indicadores realmente presentes. As pressões e procedimentos aceitáveis continuam a ser os da documentação fornecida.
Um usuário de cada vez e depois uma combinação representativa, observando o início e a parada das bombas. A perda ou ruídos anormais são registrados e fechados com uma nova verificação, não com uma simples nota verbal.
Acumulação de água quente de 200 litros
A capacidade declarada de água quente é de 200 litros. O controle não se limita ao volume: inclui identificação de componentes, proteções, válvulas, canalização e acesso à manutenção. Temperaturas e ajustes são derivados de manuais específicos.
Durante o ensaio, controlam a dispensação e a estabilidade nas condições previstas, utilizando cautelos adequados. Cada painel removido é reposicionado e a acessibilidade futura permanece parte da aceitação.
Água cinzenta: 600 litros
Para água cinzenta 600 litros são declarados. A verificação segue as entradas, bombas, sensores e caminho previstos para o esvaziamento, em conformidade com os procedimentos aplicáveis. Diferentes utilitários devem ser rastreáveis para o esquema atualizado.
A simulação controla as indicações e alarmes sem que sejam tomados limiares não declarados. Quaisquer diferenças entre exibição, etiqueta e design são resolvidas antes da entrega, porque um circuito ambíguo se torna um problema operacional.
Água preta: outros 600 litros
Também a capacidade nominal de águas pretas é de 600 litros. Os circuitos e comandos devem distinguir-se claramente dos cinzentos. A sequência de verificação identifica válvulas, sensores, pontos de inspeção e modos de gerenciamento permitidos, referindo-se às regras aplicáveis e manuais de acionamento.
O teste busca selar, corrigir direções e acessibilidade, sem realizar operações não autorizadas. Luvas, materiais e procedimentos de higiene fazem parte da preparação da tripulação, não um acessório editorial.
Dois geradores de 32 kW
A configuração declarada inclui dois geradores diesel de 32 kW cada. A presença do casal permite organizar alternância e disponibilidade, mas não garante automaticamente redundância completa: depende de pinturas, distribuição e serviços compartilhados da unidade.
Eles tentam separar o início, estabilização, tomada de carga, alarmes e parar. Em seguida, ocorre a transferência fornecida pelo projeto, anotando quais cargas permanecem alimentadas em cada corte e que requerem prioridade.
Distribuição trifásica a 230/400 volts
A saída dos geradores é declarada para 230/400 V três fases. O quadro de entrega deve incluir um sistema unifilare actualizado, a identificação das protecções e a distribuição das cargas. As intervenções nas pinturas competem com pessoal qualificado de acordo com os procedimentos aplicáveis.
A tripulação aprende a ler os sinais e a reconhecer uma ordem anormal, sem manobras improvisadas. O teste de aceitação registra a sequência, as condições e o resultado, tornando o controle repetitivo.
Ligação a partir de trifásicos
A aderência ao solo é declarada em 230/400 V, 50 A, três fases. Antes da conexão, ocorre a compatibilidade da infraestrutura, cabos, conectores e proteções. Nem todas as docas oferecem a mesma configuração, mesmo quando a potência aparente parece suficiente.
A sequência de verificação mostra sequência de conexão, controle de indicação, transferência de carga e descolamento de acordo com o sistema instalado. Cabos e ajustes não previstos não entram no inventário de bordo.
Tabela de cargas antes de testar
Os dois geradores e o soquete não autorizam a ignição indiscriminada de cada usuário. Antes de testar uma tabela de cargas reais é construída, distinguindo serviços essenciais, cargas intermitentes e utilitários diferidos. Os valores são obtidos a partir de placas e padrões do espécime.
A tabela ajuda a escolher cenários representativos e entender a ordem de prioridade. Qualquer modificação subsequente a um aparelho requer atualização da potência, proteção e documentação.
2.530 Ah mesa de serviço
O balcão de serviço é declarado em 24 V e 2.530 Com uma hora de referência. Os dados não equivalem a uma certa autonomia: perfil de alta, condições e desempenho afetam o resultado. A sequência de verificação evita conversões simplistas e utiliza as instruções do sistema instalado.
Elementos, proteções, acionamentos, carregamento e monitoramento são identificados. Os limiares operacionais só são comunicados se estiverem presentes na documentação da unidade; as leituras iniciais são registadas para criar uma referência.
230 Ah estação de rádio
A mesa de rádio é declarada em 24 V, 230 Ah com uma hora de referência. A separação nominal deve ser verificada no esquema e nos componentes reais, controlando a fonte de alimentação, proteções e indicações. O teste segue o protocolo esperado sem simular falhas perigosas.
A placa conecta cada aparelho de comunicação aos procedimentos de circuito e controle relevantes. Uma etiqueta consistente entre imagem, manual e registro reduz erros quando necessário para intervir rapidamente.
Ponto de partida de 75 Ah
O ponto de partida é indicado em 24 V e 75 Ah com referência a vinte horas. A duração de referência difere da dos serviços de secretária e rádio; por esta razão, os valores não são directamente comparáveis. Cada capacidade mantém a sua condição declarada ao seu lado.
O controle inclui identificação, proteção, conexões e leituras durante o procedimento planejado. Os limites e os critérios de aceitação devem provir dos manuais do motor e do sistema eléctrico efectivamente instalados.
Balanço energético e registo
Uma vez que as cargas são recenseadas, existem cenários de doca, gerador e bateria. Para cada um há serviços disponíveis, prioridades, cobrança e responsabilidade. O orçamento não inventa autonomia: expõe hipóteses, valores medidos e margens adotadas.
O registro mantém horas de geradores, eventos, alarmes e intervenções. A alternância é definida pelo armador e manuais, de modo que ambas as unidades permanecem inseridas em um programa de operação e manutenção rastreável.
Plano de navegação: quotas a conciliar
As ações publicadas são IG 48,00 metros, J 15,37, P 47,50 e E 15,80. O triângulo de arco mede 368,9 metros quadrados; rã e arco de acordo com a referência ORC são 443,8 e 401,5 metros quadrados, respectivamente. A sequência de verificação compara-os com a configuração ordenada.
Cada vela recebe o procedimento de identificação, superfície, colocação e manuseio. As quotas geométricas não são transformadas em desempenho presumido; os resultados pertencem a evidências registradas com condições conhecidas.
Gerenciar os dados provisórios do spinnaker
O spinnaker assimétrico é indicado em 1.180 metros quadrados com a formulação TBC, ainda por confirmar. Os dados permanecem provisórios até uma revisão aprovada. Ordens e botas conectadas devem usar a medição final da configuração real.
A sequência de verificação contém uma coluna para o estado dos dados: preliminar, confirmado ou excedido. Este simples controle impede que um número publicado durante o projeto se torne um operacional específico sem verificação.
Três áreas de poço para tentar
O poço é dividido em três áreas; a frente, perto da tuga, é protegida por pulverização e bimini. Um bimini rígido retrátil é fornecido como uma opção. A configuração escolhida deve aparecer nos desenhos e inventários, com comandos e posições claramente identificados.
O teste simula etapas, abrindo, fechando e armazenando de acordo com as instruções. Mesas, almofadas e peças de mobiliário recebem um assento seguro; nenhum equipamento deve bloquear o acesso técnico ou drenagem.
Exposição e acessibilidade semi-ajustadas

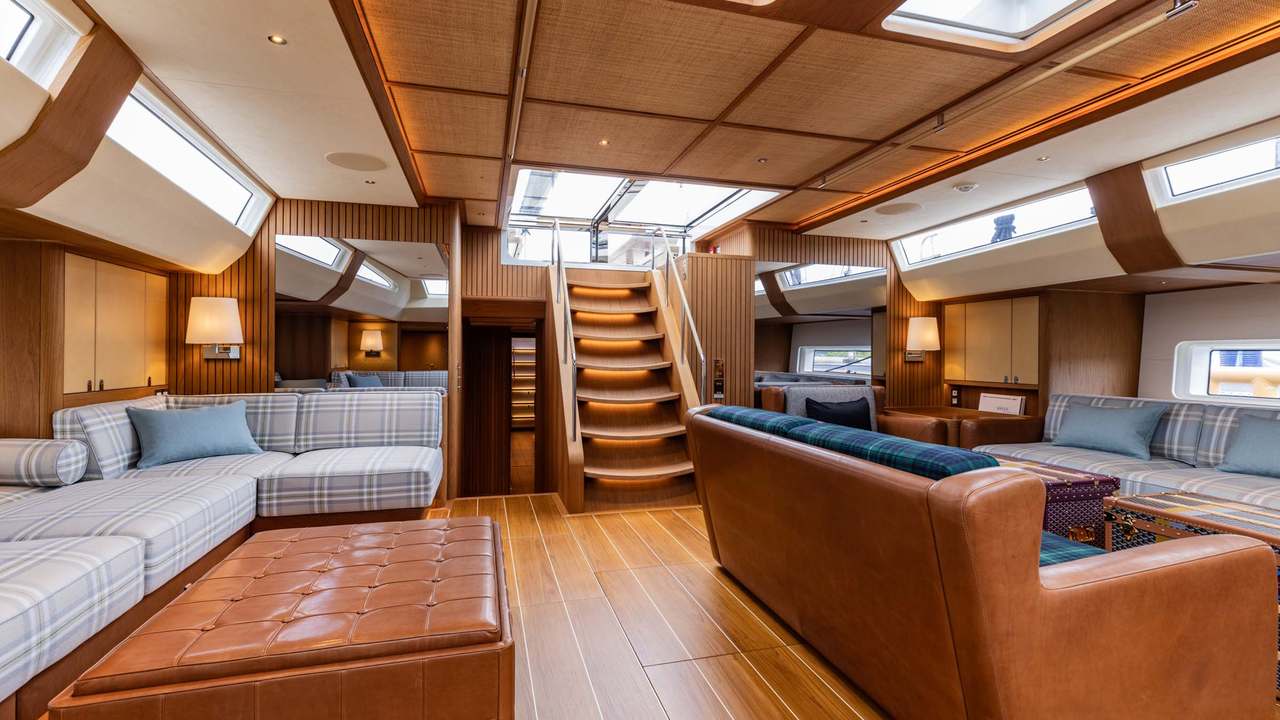

A tuga esculpida encerra um saloon semi-risado. Luz, proteção e função são objetivos declarados do trabalho de Lucio Micheletti. Na entrega, visuais, aberturas, cortinas, painéis e passos são controlados na configuração construída real.
O acesso a um componente técnico deve permanecer possível, mesmo com mobiliário e objetos a bordo. Se a manutenção requer a remoção de um painel, as ferramentas e a sequência são documentadas e testadas sem danificar os acabamentos.
Interior e quatro atmosferas
O projeto interno nasceu da colaboração entre Fres, o departamento interno do pátio e Misa Poggi. As propostas Timeless Classic, Marinha Tradicional, Wine Cowes e Spirit Finland coordenam diferentes madeira, couro, tecidos e cores. Mas não sou uma distinção universal para todas as unidades.
A entrega utiliza amostras aprovadas e códigos de configuração. O carvalho natural, a teca, a noz de Canaletto, os pavimentos de carvalho europeu claro e de noz aparecem nas respectivas atmosferas; a presença real deve ser verificada em vão.
Apartamento do armador e área de tripulação
O layout flexível fornece grandes distritos de construção naval na proa e uma generosa área de tripulação de popa. A sequência de verificação não julga a habitabilidade com fórmulas genéricas: controla portas, gavetas, armazéns, passagens, iluminação e acessos de acordo com a tabela aprovada.
Os testes são realizados com colchões, móveis e equipamentos em sua localização. Os elementos móveis devem ter sistemas de retenção e cada dificuldade está ligada ao desenho ou amostra pertinente.
Peças de reposição e ferramentas
Cada dispositivo entregue deve ter as peças e ferramentas de reposição fornecidas pelo separado, identificado por código e posição. Nenhum equipamento não confirmado é adicionado para criar uma falsa completude. O inventário distingue consumíveis, peças de reposição críticas e ferramenta dedicada.
Fotos e mapas dos armazéns ajudam a tripulação a mudar. Quando um artigo é usado, o registro relata quantidades residuais e reintegradas, mantendo peso e disponibilidade consistentes.
Ensaio integrado das instalações
Após testes individuais, é realizado um teste integrado com cenários acordados: potência do solo, operação em cada gerador, gerenciamento de carga, níveis de tanque e principais utilitários. Cada passagem tem condições iniciais, ação, resultado esperado e alívio.
Uma anomalia não é apagada após a cirurgia. Permanece aberta até a contraprova, que documenta correção e resultado. Este método distingue a entrega técnica de uma demonstração comercial simples.
Documentos finais e formação
O arquivo final reúne desenhos atualizados, manuais, séries, certificados aplicáveis, inventário, relatórios de testes e contatos de assistência. Os documentos devem ser pesquisados por aparelho e disponíveis de acordo com a organização escolhida pelo armador.
O treinamento conecta teoria real e comandos. Cada gerente repete as sequências atribuídas e sabe onde encontrar esquema e procedimento. As perguntas abertas são registradas com uma resposta verificável, evitando o conhecimento confiado a uma pessoa.
cisne 128 sequência final de verificação
O fechamento requer correspondência entre unidades, padrões separados e manuais; testes separados dos geradores; controle de conexão trifásico; identificação das três bancadas de 24 V; verificação dos seis volumes de líquidos; confirmação da configuração da vela; acessibilidade e inventário completo.
Apenas após o teste de não conformidade o arquivo pode ser considerado fechado. O Swan 128 tem uma base técnica articulada; o resultado operacional depende da disciplina com que valores nominais, estimativas e componentes reais são reconciliados e transferidos para a tripulação.
