Una batteria può mostrare 100 per cento e spegnere i servizi poco dopo se lo shunt non vede tutte le correnti o se il monitor è stato sincronizzato con parametri sbagliati. Stato di carica e tempo residuo sono calcoli costruiti su tensione, corrente, capacità, efficienza e storico; non sono una misura diretta del combustibile rimasto. La diagnosi deve quindi separare banco, cablaggio e configurazione prima di accusare le celle. questa analisi usa SmartShunt e BMV-712 come riferimenti documentati, distingue taglie e varianti e chiude il lavoro con carichi e sorgenti conosciuti, senza azzerare dati per ottenere una schermata rassicurante.
Salvare dati e mettere in sicurezza
Prima di scollegare si esportano o fotografano schermate, storico, allarmi, parametri, versione e nome del dispositivo. Si applica la procedura del banco, considerando energia disponibile, BMS, sorgenti parallele e carichi essenziali. I conduttori principali dello shunt possono portare correnti elevate anche a bassa tensione; utensili, protezioni e sequenza devono essere adeguati. Non si allentano terminali sotto carico. Ogni condizione anomala di calore, odore o deformazione impone isolamento e diagnosi prima di proseguire.
Identificare modello e funzione

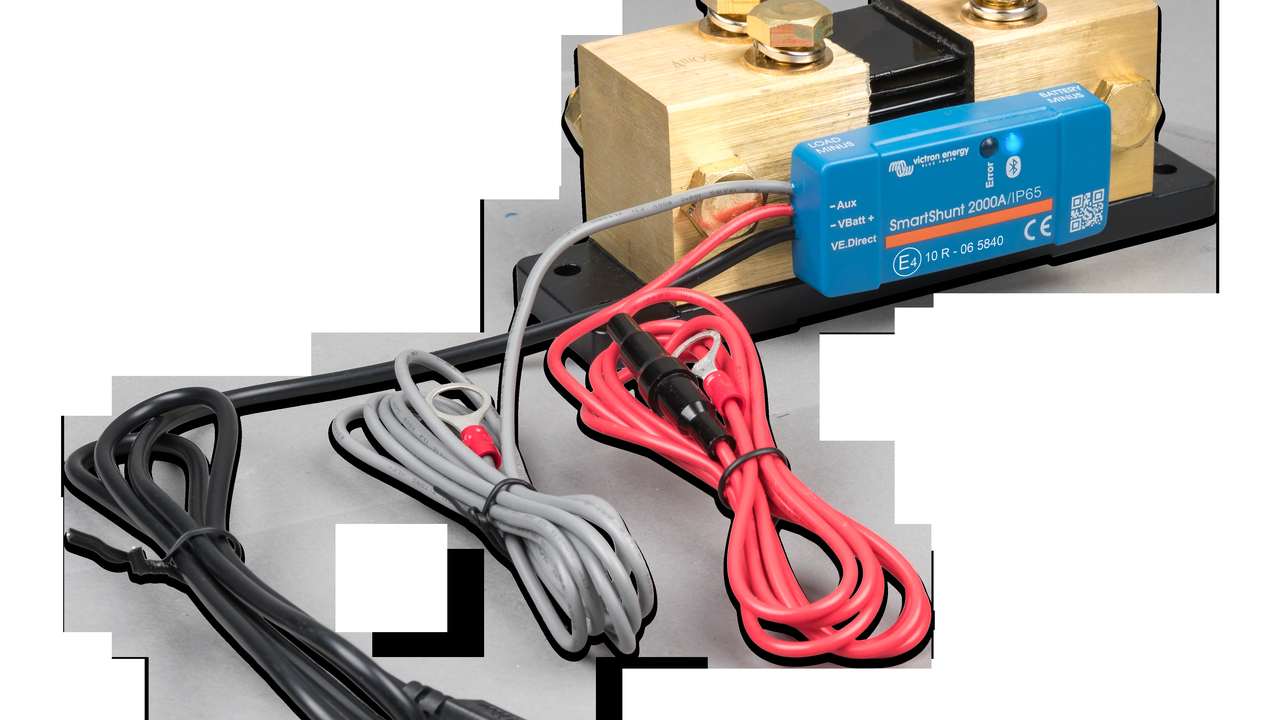

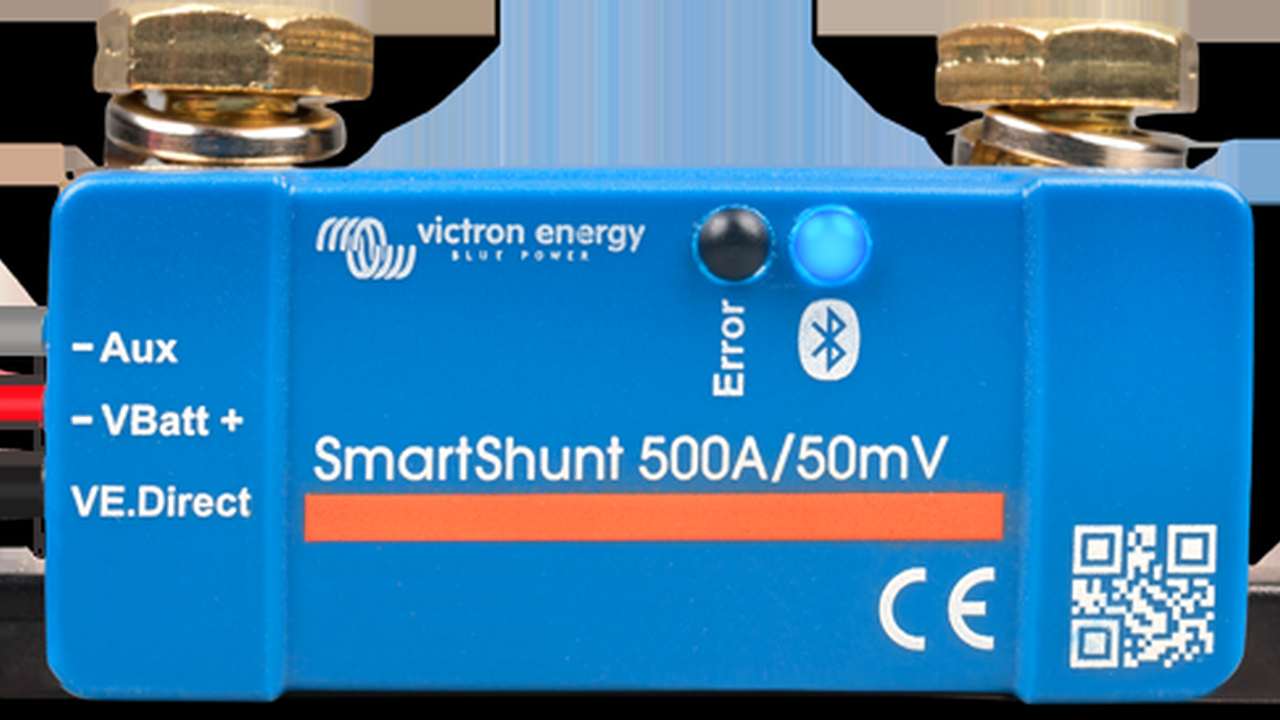

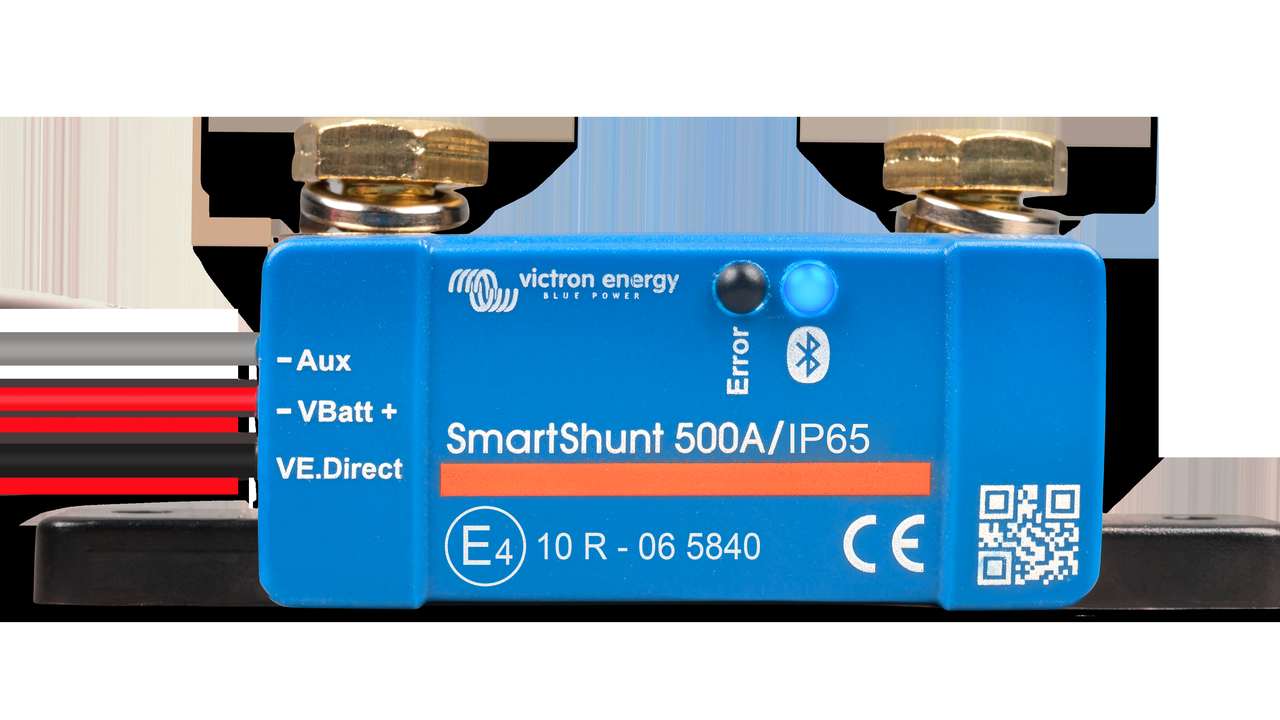

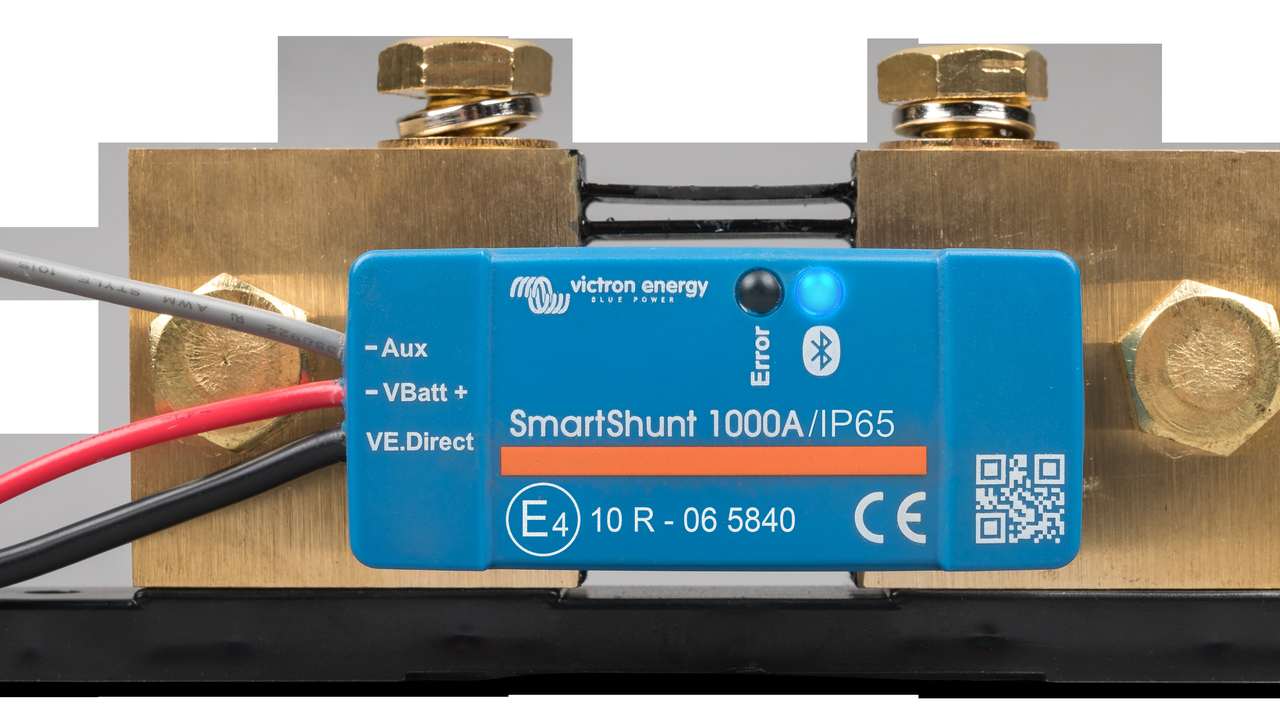

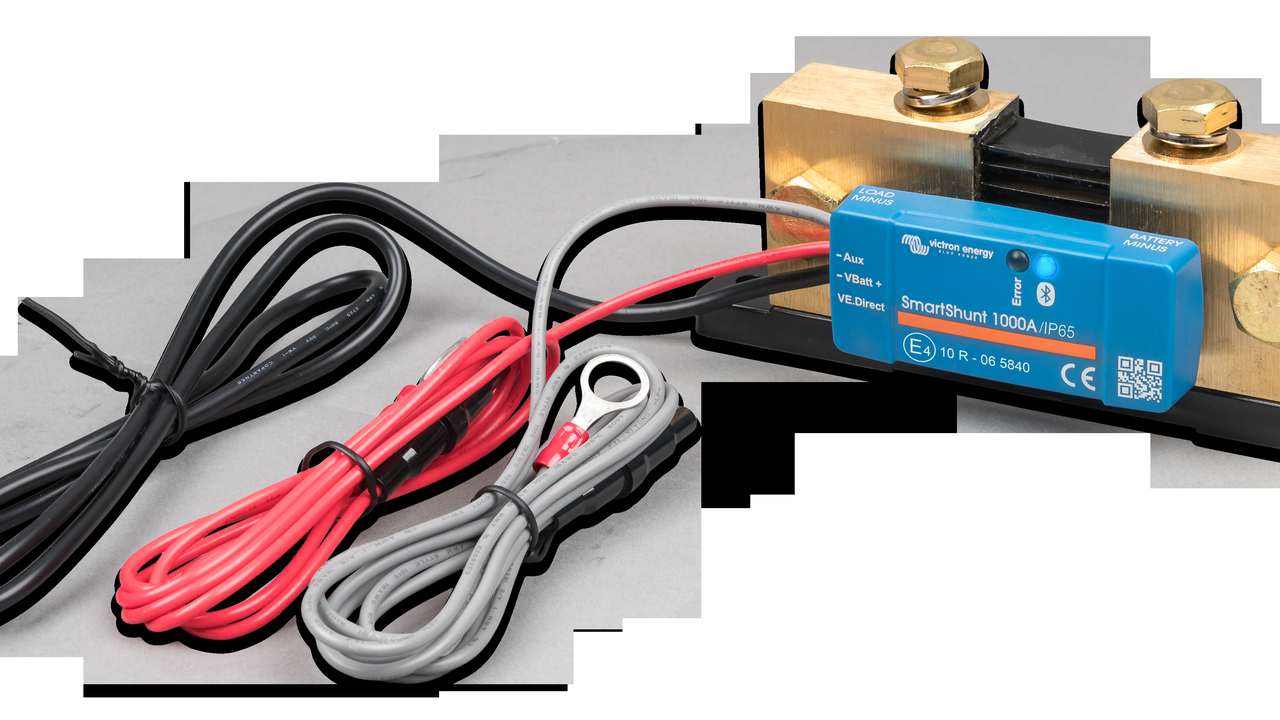

Si registra se l’impianto usa SmartShunt IP21 o IP65, taglia 300, 500, 1000 o 2000 A, oppure BMV-712 con display. Targhetta, bulloneria, connessioni e manuale devono coincidere. Il dispositivo può essere configurato come monitor batteria o, nelle funzioni previste, come monitor DC: la modalità cambia interpretazione e parametri. Nome nell’app e posizione fisica vengono confrontati. Una schermata trovata via Bluetooth non dimostra automaticamente che appartenga al banco in esame.
Seguire tutti i cavi negativi

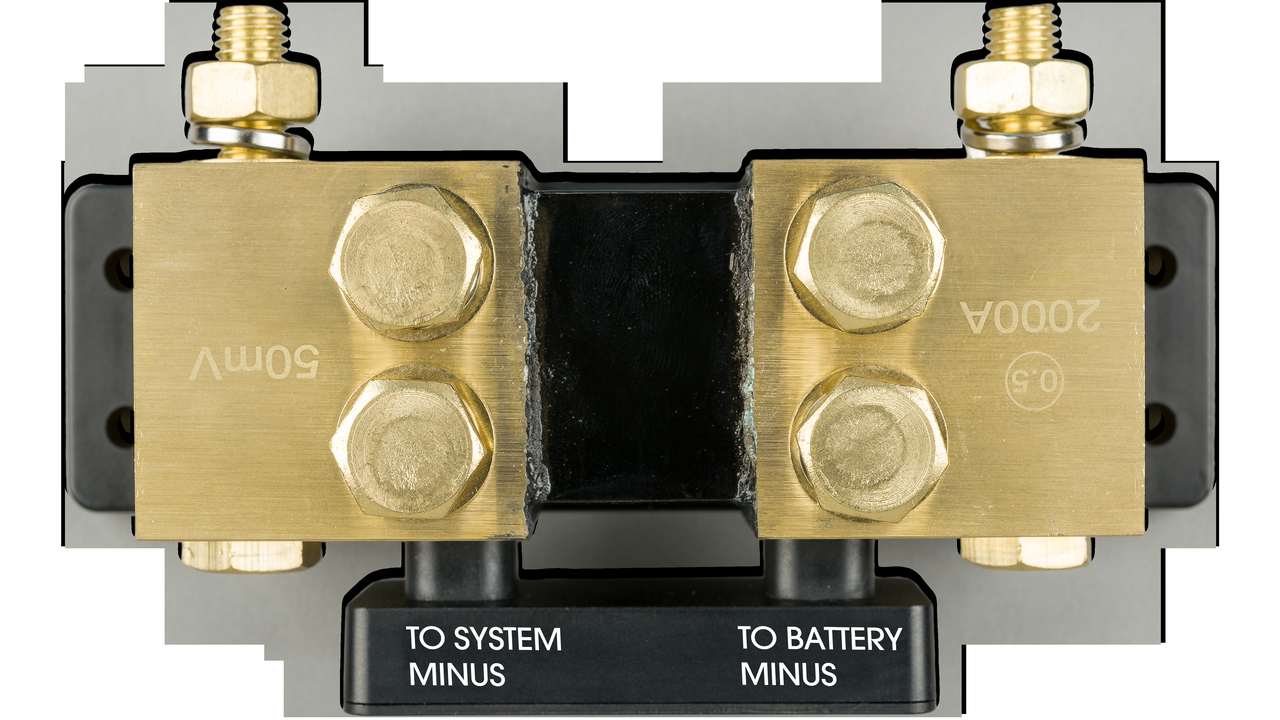

Dal polo negativo del banco deve partire il collegamento verso battery minus dello shunt; sul lato load o system minus devono confluire carichi e sorgenti. Si seguono fisicamente alternatore, solare, inverter, caricabatterie, quadro, pompe, elettronica e aggiunte recenti. Un ritorno diretto al polo batteria bypassa la misura e altera ampere-ora e stato di carica. Anche collegamenti di massa o ponti tra banchi vengono verificati. Lo schema viene aggiornato prima di spostare cavi, preservando fotografie e identificazioni.
Tabella sintomo-prova-rimedio
| Sintomo | Prima prova | Errore da evitare |
|---|---|---|
| 100% ma banco scarico | Negativi, capacità e criteri di sincronizzazione | Sincronizzare senza piena carica |
| Corrente sempre zero | Carico noto, segno, percorso e zero current | Azzerare mentre scorre corrente |
| Ampere invertiti | Lati battery e load, sorgente e carico | Compensare cambiando soglie |
| Autonomia assurda | Consumo, time-to-go e soglia di scarica | Leggere la stima come tempo garantito |
| Dati incoerenti | App, display, GX e strumento indipendente | Accettare la schermata più favorevole |
Provare il segno della corrente
Con tutte le sorgenti controllate si attiva un carico noto: la corrente deve assumere il segno di scarica previsto. Poi si abilita una sorgente conosciuta e si osserva il cambiamento. Se il segno è invertito, si verificano lati e percorso dello shunt invece di modificare formule o allarmi. Il valore viene confrontato con pinza o strumento adatto e con la potenza del carico, considerando tensione ed efficienza. Una pompa ciclica o un frigorifero rendono la prova meno leggibile di un carico stabile.
Cercare correnti bypassate
Si confronta la corrente del monitor mentre vengono attivati separatamente i principali servizi e caricatori. Se un carico funziona senza variazione, il suo ritorno potrebbe aggirare lo shunt oppure alimentarsi da un altro banco. Si controllano piccole utenze spesso dimenticate: memoria radio, pompe automatiche, allarmi, gateway e convertitori. Una corrente bypassata può essere modesta ma accumulare errore per giorni. Il rimedio porta il ritorno sulla barra di sistema con protezione e sezione coerenti, poi ripete la prova.
Verificare la tensione nei punti giusti
La tensione mostrata viene confrontata ai terminali di alimentazione del monitor e ai morsetti della batteria in condizioni annotate. Cadute sui cavetti, fusibili o connessioni possono alterare letture e criteri di carica completa. Il confronto a riposo non sostituisce quello sotto corrente. Sui banchi in serie o parallelo si definisce esattamente quale tensione viene osservata. Se l’ingresso ausiliario misura una seconda batteria, il valore non rappresenta automaticamente lo stato di carica di quel banco.
Capacità configurata e capacità disponibile
La capacità in ampere-ora deve descrivere il banco collegato e la sua configurazione, non la somma errata delle etichette. In serie aumenta la tensione ma non gli ampere-ora; in parallelo il calcolo richiede elementi compatibili e collegamenti verificati. Età, temperatura e degrado possono ridurre l’energia realmente utilizzabile rispetto al dato nominale. Prima di cambiare il parametro si conserva quello precedente e si raccolgono prove. Ridurre casualmente la capacità può far sembrare più prudente la percentuale senza risolvere una batteria debole.
Controllare i parametri di piena carica
Tensione caricata, corrente di coda e tempo di rilevamento definiscono quando il monitor può riconoscere un banco pieno nelle modalità documentate. Se le soglie sono troppo facili, il 100 per cento arriva durante una carica incompleta; se sono irraggiungibili, la stima può non sincronizzarsi. I valori si confrontano con batteria, caricatore e profilo reale. Durante la prova si osservano tensione e corrente per il tempo richiesto, senza dichiarare piena carica da un singolo picco.
Efficienza di carica e Peukert
Efficienza e coefficiente di Peukert influenzano il calcolo, soprattutto sui banchi al piombo e a correnti diverse. Non si copiano valori da una discussione generica o da una chimica differente. Si parte da impostazioni e indicazioni documentate, poi si modifica soltanto con evidenze e responsabilità chiare. Sui sistemi al litio il BMS e le condizioni di protezione restano determinanti. Un calcolo raffinato non compensa una capacità sbagliata, una corrente bypassata o una batteria con elementi sbilanciati.
Zero current calibration
L’azzeramento della corrente si esegue soltanto quando è verificato che nessuna corrente attraversi lo shunt. Spegnere il quadro non basta se restano solare, alternatore, caricabatterie, inverter, pompe automatiche o piccoli carichi. Si misura indipendentemente prima di applicare la funzione. Azzerare in presenza di flusso crea un offset che accumula errore nel tempo. Dopo la calibrazione si provano carico e sorgente noti in entrambe le direzioni e si conserva il risultato.
Ingresso ausiliario configurato male
L’ingresso ausiliario può servire a seconda batteria, punto medio o temperatura con sensore previsto. La funzione selezionata in VictronConnect deve coincidere con il cablaggio. Un cavetto sulla batteria di avviamento non diventa sensore termico cambiando etichetta. Si controllano fusibile, polarità, punto di presa e valore con strumento indipendente. Per il midpoint si seguono architettura e soglie del manuale. Ogni cambio funzione aggiorna schema, nome e allarmi.

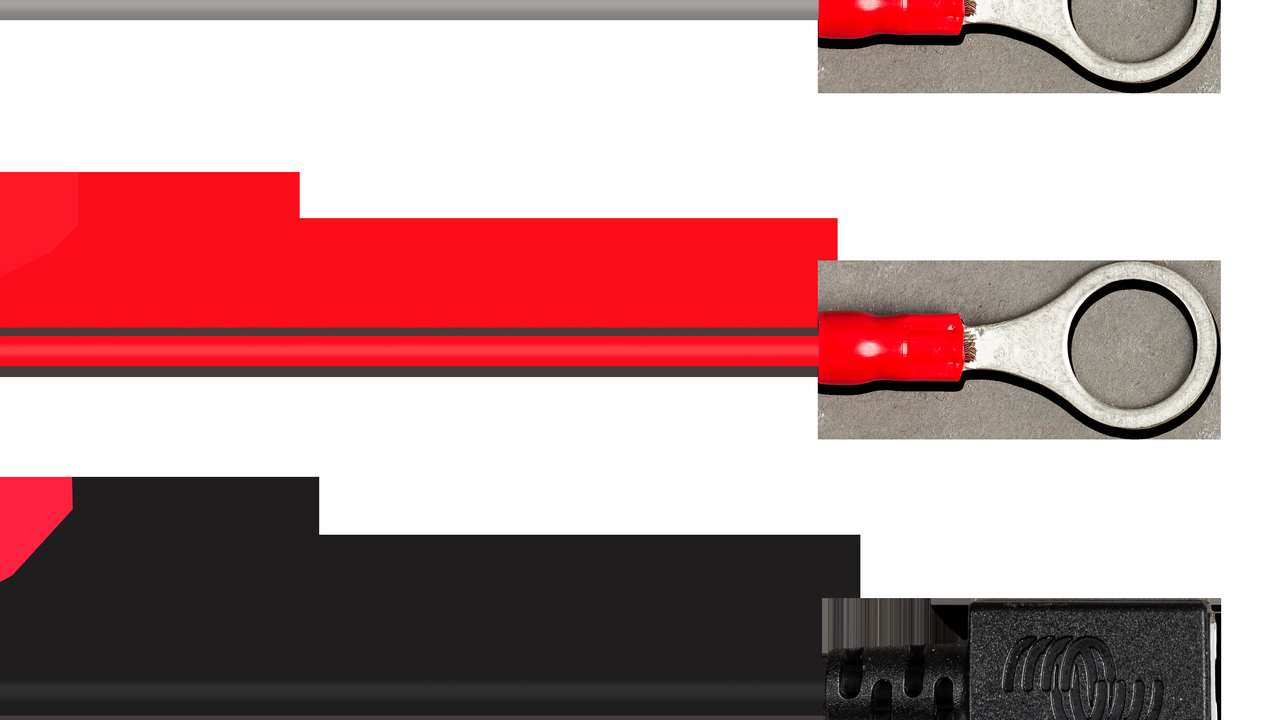

Alimentazione, cavetti positivi e fusibili
Il monitor richiede il proprio collegamento positivo protetto per misurare e alimentare l’elettronica; l’ingresso ausiliario usa il cablaggio previsto dalla funzione scelta. Si controllano punto di presa, polarità, continuità, portafusibile, valore del fusibile e caduta, mantenendo ogni cavetto protetto vicino alla sorgente secondo schema. Un fusibile ossidato può lasciare comparire il dispositivo in modo intermittente o alterare una lettura senza che lo shunt principale sia guasto. I conduttori sottili non vengono fascettati sotto sforzo ai cavi di potenza né lasciati senza protezione sui bordi del vano. Dopo il rimedio si osservano avvio, stabilità Bluetooth, tensione principale e valore ausiliario durante l’attivazione di carichi importanti. La prova distingue una perdita di alimentazione del monitor da un reale calo del banco e registra i ricambi installati.
Bluetooth, codice e dispositivo corretto
Se l’app non si collega, si verificano alimentazione, distanza, autorizzazioni, codice, dispositivi associati e versione senza resettare subito. In un porto possono comparire più SmartShunt: seriale e nome devono identificare quello corretto. Dopo accesso si salva la configurazione prima di firmware o ripristino. La perdita Bluetooth non prova un guasto di misura; tensione e corrente vengono controllate localmente. Credenziali e proprietà dell’accesso vengono consegnate senza dipendere dal telefono del tecnico.

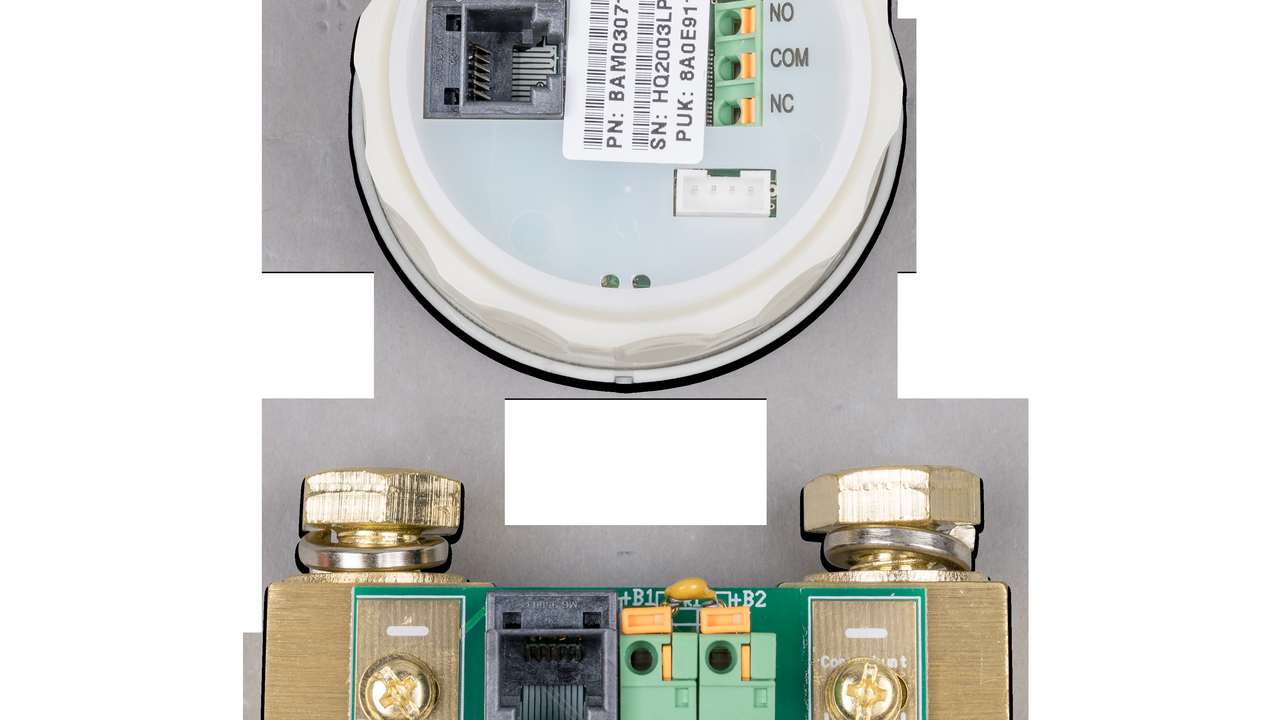

BMV-712: display e app devono concordare
Sul BMV-712 si confrontano letture della testa, VictronConnect e strumenti nello stesso istante. Differenze di unità, arrotondamento o schermata possono essere normali entro specifiche, ma valori opposti richiedono diagnosi. Pulsanti e menu vengono provati senza cambiare parametri non registrati. Il cavo e la testa devono restare accessibili e protetti. Se il display funziona ma l’app no, si separa il problema di comunicazione da quello di misura; se entrambi sbagliano, si torna a shunt e configurazione.
VE.Direct, GX e VRM
Quando il monitor alimenta un dispositivo GX tramite VE.Direct, si verificano porta, cavo, istanza, nome e alimentazione. Il valore remoto deve corrispondere a quello locale e mantenere timestamp comprensibili. Una perdita di rete non deve cambiare il percorso della corrente. Se il monitor condivide dati tramite funzioni compatibili, si controllano i prodotti destinatari e il comportamento senza collegamento. Prima di attribuire un allarme a VRM si confrontano log e misure sulla barca.
Storico senza azzerarlo
Scarica più profonda, cicli, ampere-ora e altri contatori possono rivelare deriva, uso intenso o sincronizzazioni frequenti. Si salvano prima di un reset e si associano al periodo in cui installazione e parametri erano noti. Un dato sorprendente non viene cancellato per completare la consegna. Se il cablaggio era errato, lo storico precedente viene marcato come non affidabile invece di reinterpretarlo. Dopo il rimedio si apre un nuovo intervallo di osservazione con condizioni e data.
Ciclo controllato di carica e scarica
Il collaudo parte da stato documentato e usa carichi rappresentativi per un periodo sufficiente a osservare corrente, ampere-ora e time-to-go. Poi si carica con una sorgente misurata fino alle condizioni stabilite, verificando riconoscimento della piena carica senza forzare la sincronizzazione. Si annotano temperatura, BMS, altre sorgenti e carichi. Non serve scaricare pericolosamente il banco: il protocollo rispetta limiti e dimostra coerenza. Dopo ogni correzione vengono ripetute le fasi influenzate.
Verdetto e consegna
Il monitor è affidabile quando tutti i negativi attraversano lo shunt, il segno è corretto, tensione e corrente coincidono con misure indipendenti e i parametri descrivono il banco reale. Il fascicolo conserva modello, taglia, schema, capacità, soglie, efficienza, Peukert, zero, ingresso ausiliario, allarmi, rete, storico e risultati. L’equipaggio riceve controlli consentiti e casi di assistenza. Solo dopo questa catena si decide se la batteria è degradata; prima, il 100 per cento può essere soltanto un calcolo alimentato male.
