Quando la batteria di avviamento sale di tensione ma il banco servizi resta fermo, cambiare alternatore è una conclusione prematura. Un fusibile aperto, una caduta, un’uscita Argo, la logica Cyrix, un comando di assistenza o un collegamento errato possono interrompere la carica. Isolatori e combinatori funzionano in modi diversi, quindi la diagnosi parte dall’identificazione del dispositivo. Si misurano ingresso, uscite e banchi nelle stesse condizioni, si verifica la sorgente e si ripristina soltanto dopo aver provato separazione a motore spento e carica sotto carico reale.
Fotografare lo stato e identificare i banchi
Si annotano tensioni, motore, sorgenti, carichi, spie, temperatura e momento del difetto. Ogni batteria riceve nome, funzione, chimica e capacità. Si fotografa il cablaggio senza muovere i cavi, perché posizione e terminali possono spiegare l’anomalia. Si verifica se il problema riguarda un solo banco o tutte le uscite. Un banco servizi molto scarico può assorbire corrente diversa da uno quasi pieno. Le misure iniziali vengono conservate prima di azionare start-assist, resettare dispositivi o sostituire fusibili.

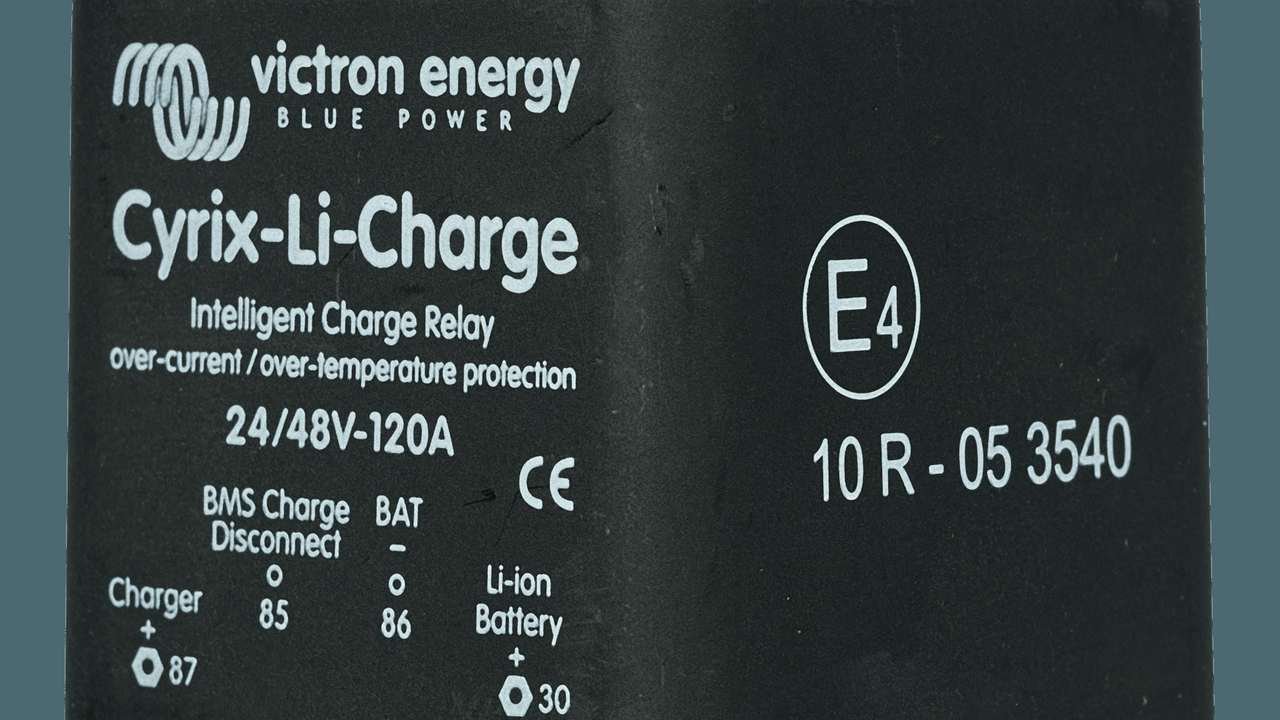

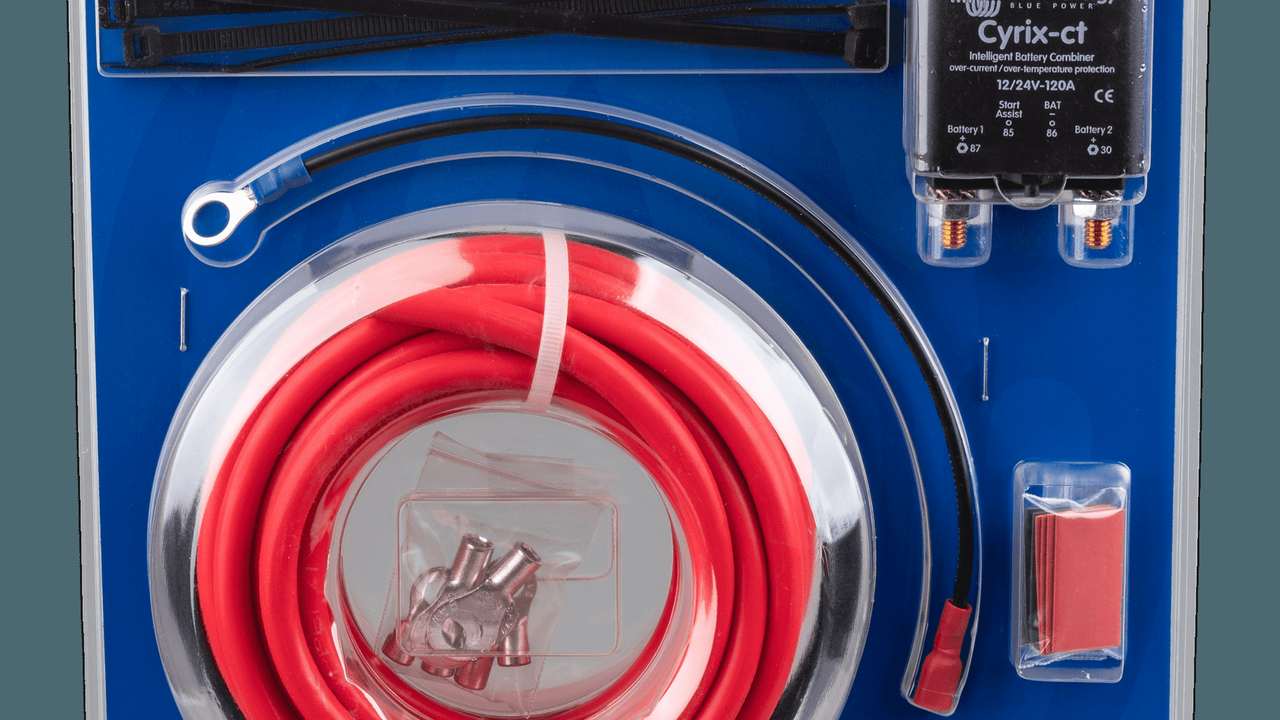

Capire se è Argo o Cyrix
Argo FET e Argo a diodi distribuiscono la sorgente verso uscite isolate; Cyrix combina e separa i banchi secondo la propria logica. La prova adatta cambia. Si legge codice, taglia, numero di uscite e schema associato. Un relè Cyrix che resta aperto non viene diagnosticato come una caduta a diodi; un Argo non deve fare clic per funzionare. Si controllano anche eventuali terminali ausiliari, regolazione e comando remoto soltanto secondo il modello. Il generico separatore viene sostituito da un’identità precisa.
Misurare prima l’alternatore
Si verifica la tensione al terminale dell’alternatore e all’ingresso del dispositivo durante condizioni autorizzate. Una differenza localizza cavo, fusibile o collegamento a monte. La tensione viene osservata anche sotto carico, perché una lettura al minimo senza corrente può essere fuorviante. Si considerano regolatore, sensing, temperatura e gestione elettronica del motore. Non si scollega la batteria con alternatore attivo per prova. Se la sorgente non raggiunge il comportamento previsto, il separatore non può correggerla. La diagnosi dell’alternatore precede la sua sostituzione.
Tabella rapida della diagnosi
| Sintomo | Controllo prioritario | Chiusura |
|---|---|---|
| Nessun banco carica | Alternatore, ingresso e fusibile a monte | Tensione e corrente alla sorgente |
| Una sola uscita ferma | Fusibile, cavo, terminale e uscita Argo | Caduta e corrente coerenti |
| Cyrix non chiude | Tensioni, logica, massa e comando | Combinazione nelle condizioni previste |
| Banchi sempre uniti | Stato Cyrix, cablaggio e sorgenti esterne | Separazione a riposo verificata |
| Dispositivo caldo | Corrente, caduta, ventilazione e terminali | Temperatura stabile dopo rimedio |
Controllare i fusibili da entrambi i lati
Ogni batteria può alimentare il percorso, quindi si individuano tutte le protezioni, non soltanto quella vicino all’alternatore. La tensione si misura ai lati del fusibile nelle stesse condizioni. A circuito isolato si verifica il componente e si ispezionano portafusibile e capicorda. Un fusibile visivamente integro può avere un contatto resistivo. Il ricambio mantiene tipo, valore e capacità di interruzione. Se è aperto, si cerca corto, sovraccarico o spunto prima della sostituzione. Aumentare la taglia nasconde la causa e mette a rischio il cavo.

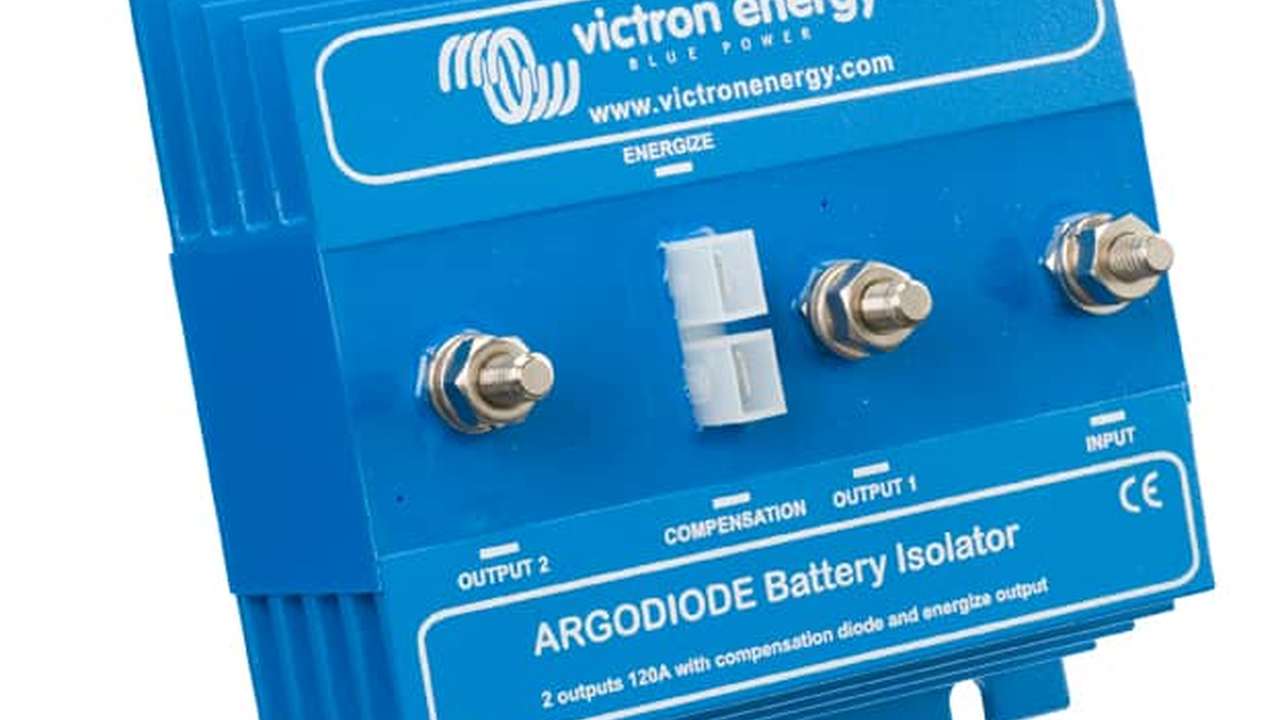

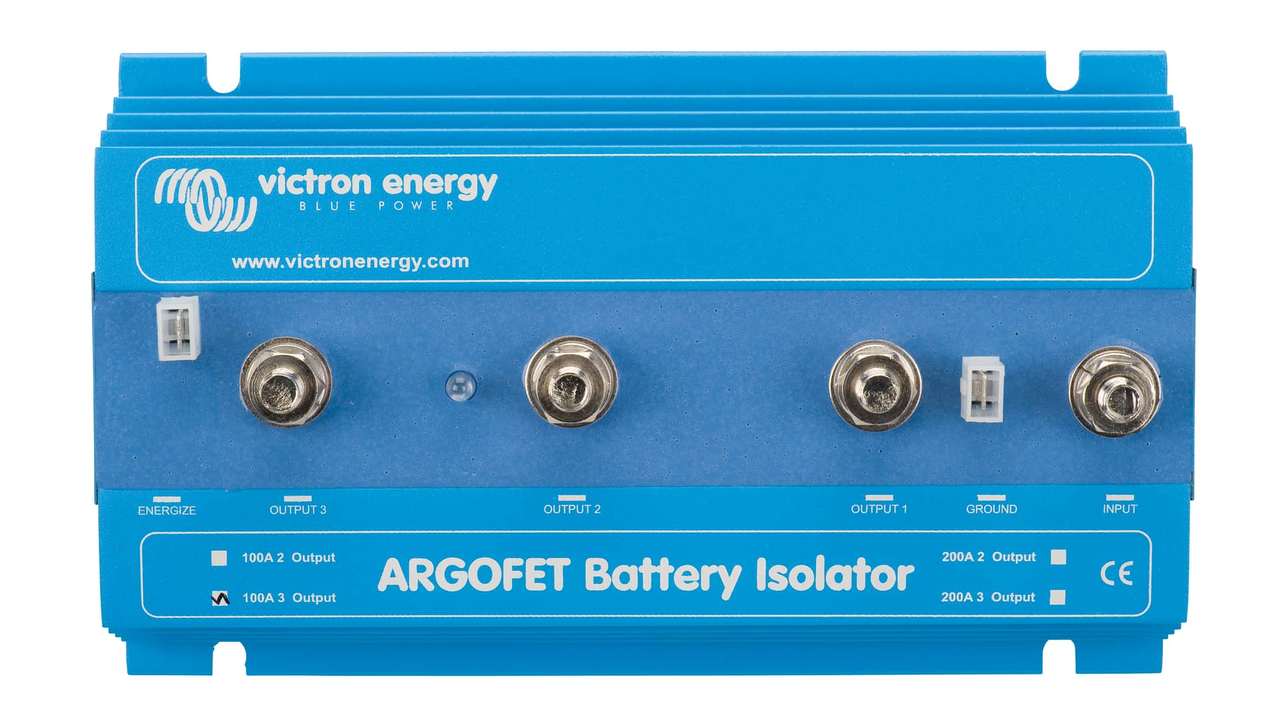

Confrontare ingresso e ogni uscita Argo
Su un isolatore si misurano ingresso e uscite nello stesso momento, con corrente presente. Differenze fra i banchi possono dipendere dalla caduta prevista, dal cablaggio o dallo stato di carica. Un’uscita senza tensione viene separata dal problema a valle verificando fusibile e cavo. Non si ponticella ingresso e uscita sotto carico. Sui modelli a diodi si considera la compensazione della sorgente prevista; sui FET si applicano i dati della variante. La prova finale confronta tensione e corrente, non soltanto una spia.

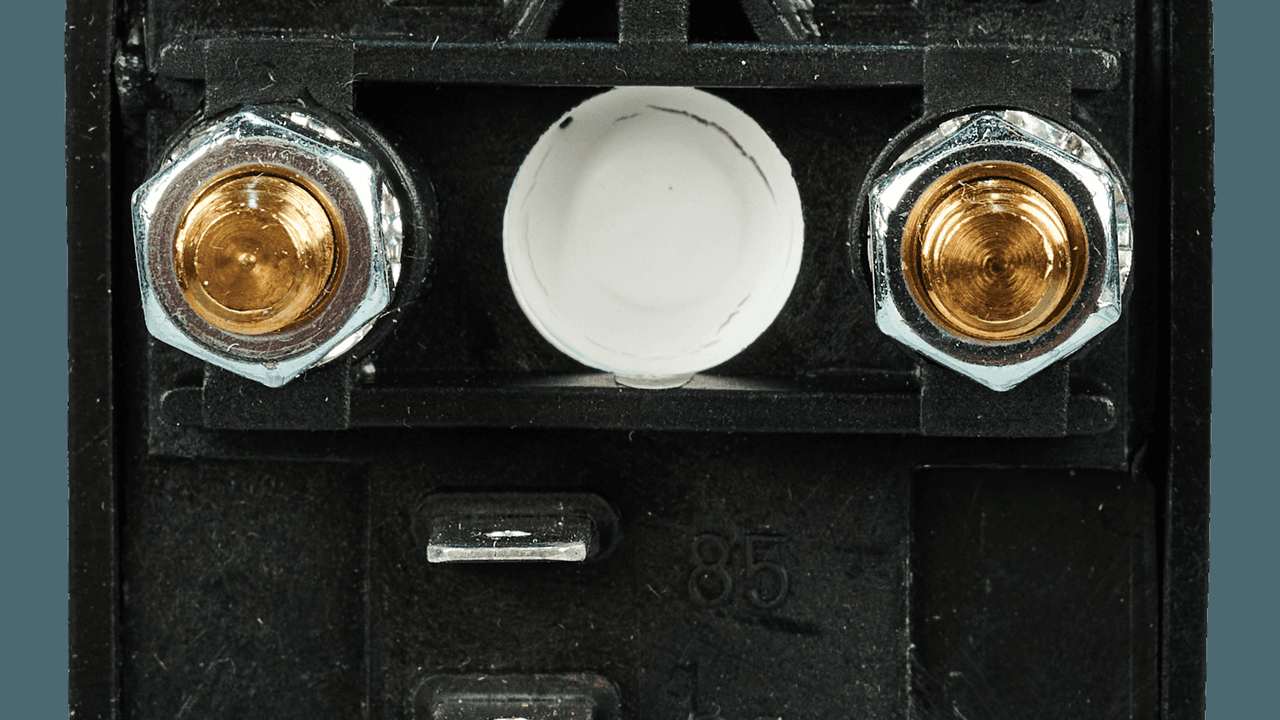

Regolazione e terminali ausiliari
Alcuni isolatori e alternatori richiedono collegamenti ausiliari per eccitazione o compensazione. Si identifica la funzione sul manuale e sullo schema del motore. Un filo libero non viene collegato al positivo per tentativi. Un terminale errato può impedire l’avvio della carica o alterare la regolazione. Si misura la tensione nel punto previsto e si verifica continuità a circuito sicuro. Dopo il rimedio si osserva la curva di carica e la temperatura dell’alternatore. La regolazione appartiene al sistema completo, non alla sola scatola Argo.

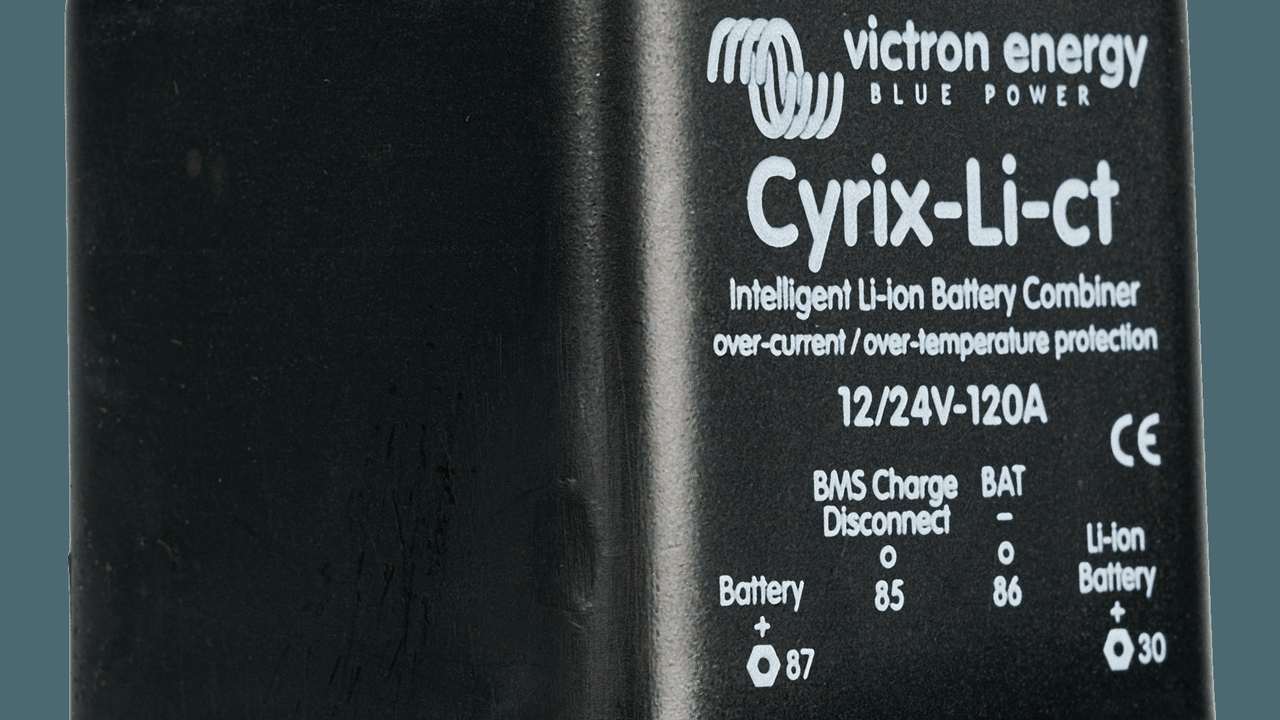

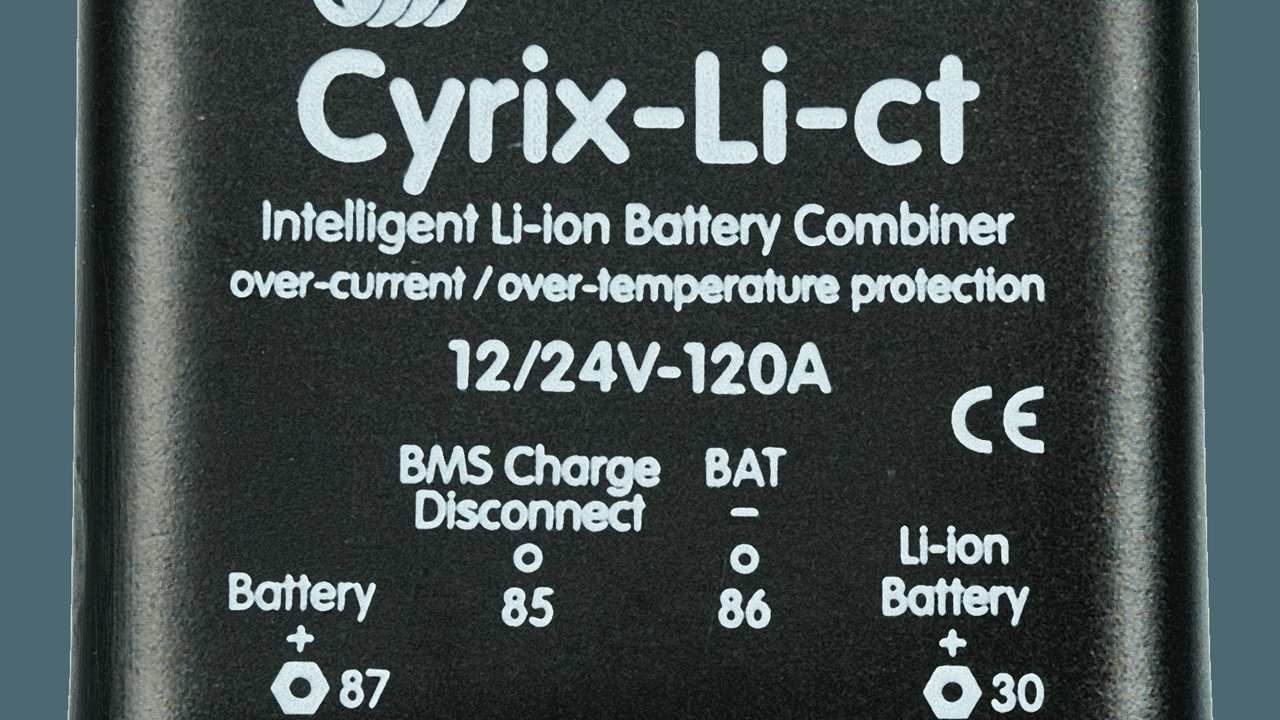

Cyrix non combina: verificare le condizioni
Prima di dichiarare il relè guasto si misurano entrambe le batterie e si conferma che la logica della variante debba effettivamente chiudere. Tempi, soglie e rilevamento seguono il modello, non una memoria generica. Si controllano alimentazione, massa, terminali e comando. Una batteria molto bassa o un carico contemporaneo può cambiare il comportamento. Si ascolta o misura lo stato senza affidarsi al solo clic. La chiusura viene confermata dalla riduzione della differenza di tensione e dal flusso di corrente controllato.
Cyrix non separa: cercare sorgenti nascoste
Con motore spento, banchina o solare possono mantenere una tensione che giustifica lo stato del combinatore. Si disegnano tutte le sorgenti prima di accusare un contatto incollato. Se le condizioni richiedono apertura ma i banchi restano uniti, si misura lo stato del relè e si isola secondo procedura. Un parallelo permanente può scaricare anche l’avviamento. Non si colpisce o scollega il dispositivo sotto corrente. Dopo la riparazione si prova separazione con ogni sorgente spenta e poi l’effetto delle sorgenti una alla volta.
Corrente di equalizzazione fra banchi
Quando due batterie con tensioni differenti vengono unite, può scorrere corrente indipendente dall’alternatore. Si misura con strumento adatto e si confronta con cavi, fusibili e taglia del combinatore. Un picco elevato può derivare da banco servizi molto scarico o batteria difettosa. Lo start-assist non viene usato per ricaricare a forza un banco. Se chimiche o stati sono incompatibili, la procedura si interrompe. La diagnosi comprende capacità e resistenza interna, evitando che il Cyrix venga sostituito quando sta soltanto reagendo a batterie problematiche.

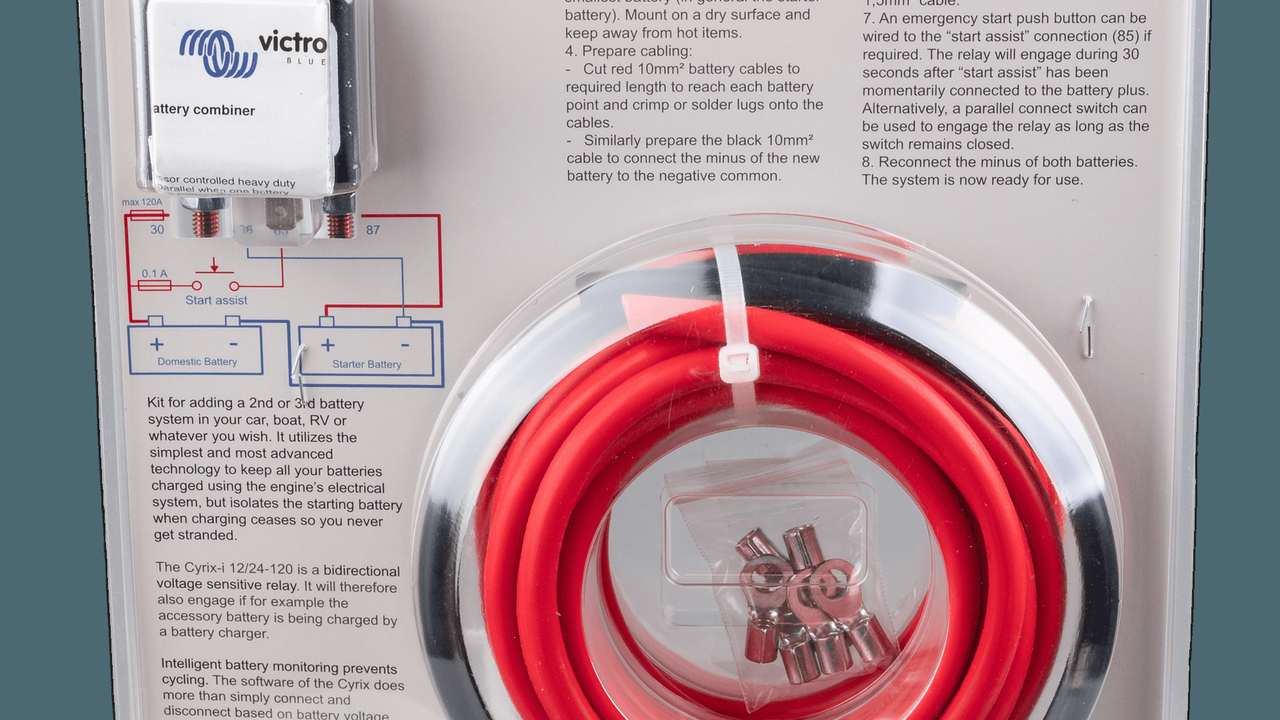

Start-assist e comando remoto
Il comando di assistenza viene verificato secondo la variante e lo schema. Pulsante, cablaggio, protezione e durata devono essere identificati. Un comando attivo accidentalmente può tenere i banchi uniti; uno interrotto può rendere indisponibile l’emergenza. Si prova soltanto con polarità, batterie e percorso sicuri, senza ripetere avviamenti. La corrente di spunto non viene presunta compatibile. Dopo il rilascio si verifica la separazione. L’equipaggio riceve una procedura che distingue assistenza temporanea, ricarica e guasto del banco di avviamento.
Caduta sui cavi e ritorno negativo
Si misura la caduta sul positivo di ogni ramo e sul ritorno negativo durante la carica. Cavi lunghi o capicorda resistivi possono far apparire insufficiente un’uscita corretta. Le misure vanno eseguite nello stesso momento e con corrente nota. Il negativo comune viene ispezionato, inclusi collegamenti al motore e alle barre. Un ritorno debole limita entrambi i banchi e può scaldarsi lontano dal separatore. Dopo l’isolamento si controllano crimpature e coppie. La riparazione viene validata ripetendo il medesimo carico e confronto.
Calore, ventilazione e sovraccarico
La temperatura del dispositivo viene valutata con corrente, tempo e ambiente registrati. Argo a diodi, FET e relè hanno dissipazioni differenti. Un punto caldo sul terminale suggerisce un contatto; un corpo uniformemente caldo richiede confronto con carico e specifiche. Cavi e oggetti non devono impedire ventilazione. Non si serra sotto tensione. Dopo isolamento si cercano scolorimento, plastica deformata e ossido. Se la corrente supera il progetto, si corregge carico o taglia senza eliminare protezioni. La prova finale osserva un periodo di carica rappresentativo.
Batteria che non accetta carica
Se tensione e corrente arrivano correttamente al banco ma lo stato non migliora, si diagnostica la batteria. Connessioni interne, capacità degradata, temperatura, BMS o cella difettosa possono limitare l’accettazione. Il separatore non viene sostituito perché il banco resta scarico dopo pochi minuti. Si applica la procedura del produttore della batteria e si confronta con un caricatore appropriato quando sicuro. Per il litio si leggono gli eventi BMS. La causa viene localizzata fra sorgente, percorso e accumulo con misure, non per esclusione intuitiva.
Altre sorgenti che alterano la prova
Banchina, solare e caricabatterie DC possono alzare un banco e far cambiare stato al combinatore. Prima della prova si decide quali sorgenti devono essere attive e si annota ogni passaggio. Un pannello al sole può nascondere un alternatore debole; un caricabatterie di banchina può mantenere il Cyrix chiuso. Su Argo, le uscite restano legate alla sorgente collegata all’ingresso. Si eseguono scenari separati e poi combinati. Il risultato deve essere ripetibile, altrimenti la diagnosi sta mescolando condizioni diverse.
Ripristino e prova completa
Dopo la riparazione si verificano polarità, fusibili, coppie, coperture e assenza di utensili. Si misura a motore spento, durante avviamento, con alternatore stabile e dopo lo spegnimento. Ogni banco deve ricevere la carica prevista e poi mantenere la separazione attesa. Su Cyrix si provano anche banchina e start-assist se presenti; su Argo si confrontano tutte le uscite. Temperature e cadute vengono registrate. Una sola tensione alta non chiude il lavoro: serve corrente accettata e comportamento corretto nelle transizioni.
Prevenire il prossimo banco scarico
Schema ed etichette riportano modello, taglia, banchi, fusibili, cavi e terminali ausiliari. Le ispezioni cercano calore, ossido, umidità, trazione e modifiche. Si conserva il confronto di tensione e caduta del collaudo. Una nuova batteria, chimica o sorgente riapre la compatibilità. L’equipaggio controlla periodicamente che il banco servizi salga durante la carica e che l’avviamento resti separato a riposo. Il comando di emergenza viene provato nei modi previsti senza usarlo come rimedio abituale a una batteria trascurata.
Verdetto della procedura
Una batteria servizi che non carica richiede una catena ordinata: alternatore, ingresso, fusibili, dispositivo, uscite, cavi, ritorno e batteria. Argo e Cyrix seguono logiche diverse e vanno provati di conseguenza. La sostituzione arriva soltanto dopo misure sotto corrente. Il ripristino valido dimostra carica del banco servizi, disponibilità dell’avviamento, separazione a motore spento e temperature stabili. Con schema e valori registrati, il prossimo difetto sarà riconoscibile senza cambiare alternatore o batteria sulla base di una sola tensione.
