Ein abwesendes Ziel kann von einem abgeschirmten Feld, einem schrägen Strahl, einem aggressiven Filter, einem instabilen Feed oder inkonsistenten Bugdaten abhängen. Das Verfahren beginnt mit Sicherheit und Teilenummer, prüft Struktur und Verdrahtung, dann Testwaagen, Filter, Doppler, Overlay, MARPA und Alarme. Garmin-Spezifikationen bleiben durch Modelle getrennt: kein Fluss oder Funktion wird einem Radar zugeschrieben, nur weil es zur gleichen Familie gehört.
Identifizierungsradar und Teilenummer

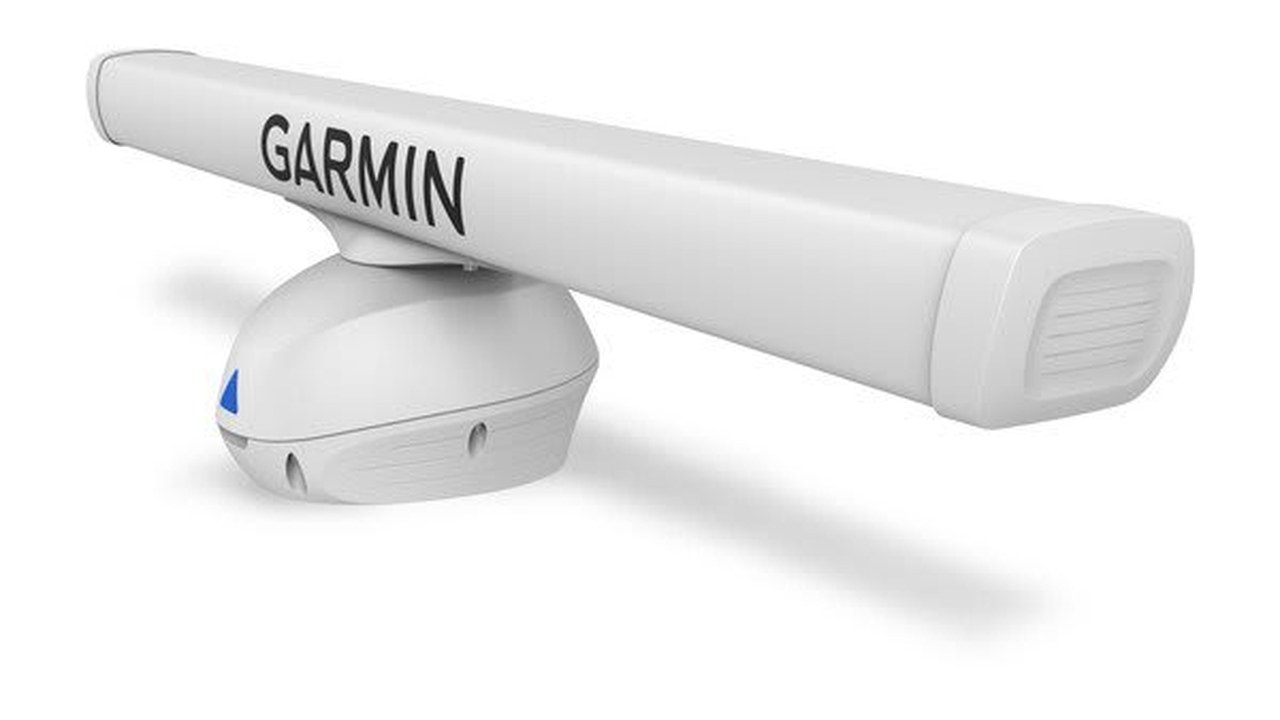

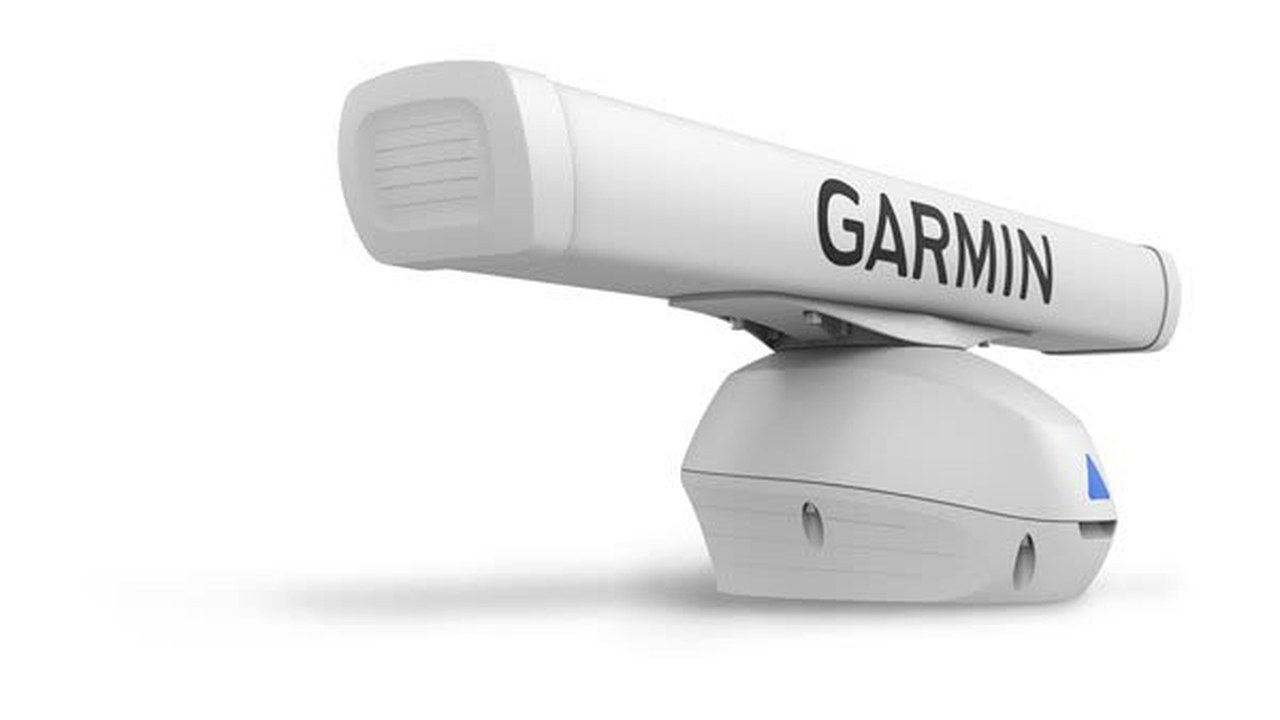

Die Diagnose beginnt mit der Platte und der tatsächlichen Konfiguration. Fantom 18x, 24x, 54, 126 und 254 haben unterschiedliche Geometrien und Spezifikationen: Handelsname, Farbe, Antenne und Sockel werden ohne Abzüge aufgezeichnet. Control 1 behält den Anfangsstatus, Werkzeuge, Bildschirm und Ergebnis bei. Sie ändern jeweils nur eine Variable und stellen dann die Konfiguration wieder her, bevor Sie zum nächsten Test wechseln. Fehlende Echos beziehen sich auf Industrie, Entfernung, Vermögenswerte und aktive Versorgungsunternehmen. Wenn HF-Sicherheit, Befestigung oder Dichtung nicht sicher sind, wird die Prüfung ausgesetzt: Ein gutes Radarbild entspricht nicht einer gefährlichen Anlage. Das Ergebnis beschreibt auch, was nicht demonstriert werden konnte.
Sichern des Systems
Vor dem Senden wird der Strahlengang freigegeben und die vom Hersteller angegebenen Abstände eingehalten. Die Antenne wird beim Senden nicht aus nächster Nähe beobachtet und greift bei der Rotation nicht in ein offenes Array ein. Control 2 behält den Anfangsstatus, Werkzeuge, Bildschirm und Ergebnis bei. Sie ändern jeweils nur eine Variable und stellen dann die Konfiguration wieder her, bevor Sie zum nächsten Test wechseln. Fehlende Echos beziehen sich auf Industrie, Entfernung, Vermögenswerte und aktive Versorgungsunternehmen. Wenn HF-Sicherheit, Befestigung oder Dichtung nicht sicher sind, wird die Prüfung ausgesetzt: Ein gutes Radarbild entspricht nicht einer gefährlichen Anlage. Das Ergebnis beschreibt auch, was nicht demonstriert werden konnte.
Stütze und Dichtung prüfen
Auf dem System aus Sie Steuerplatte, Zugstangen, Scheiben, Schlösser, Dichtung und Entwässerung. Schlitze, Biegen, Wasser oder Korrosion erfordern eine strukturelle Überprüfung, bevor die Radarleistung als Funktionsprüfung verwendet wird. Control 3 behält den Anfangsstatus, Werkzeuge, Bildschirm und Ergebnis bei. Sie ändern jeweils nur eine Variable und stellen dann die Konfiguration wieder her, bevor Sie zum nächsten Test wechseln. Fehlende Echos beziehen sich auf Industrie, Entfernung, Vermögenswerte und aktive Versorgungsunternehmen. Wenn HF-Sicherheit, Befestigung oder Dichtung nicht sicher sind, wird die Prüfung ausgesetzt: Ein gutes Radarbild entspricht nicht einer gefährlichen Anlage. Das Ergebnis beschreibt auch, was nicht demonstriert werden konnte.
Kontrollquote und freies Feld
Es werden 360-Grad-Hindernisse fotografiert, darunter Halterungen, Lichter, Antennen und temporäre Geräte. Die auf dem Bildschirm beobachteten Schatten werden mit diesen Sektoren verglichen und unterscheiden sie von elektronischen Störungen oder falschen Einstellungen. Control 4 behält den Anfangsstatus, Werkzeuge, Bildschirm und Ergebnis bei. Sie ändern jeweils nur eine Variable und stellen dann die Konfiguration wieder her, bevor Sie zum nächsten Test wechseln. Fehlende Echos beziehen sich auf Industrie, Entfernung, Vermögenswerte und aktive Versorgungsunternehmen. Wenn HF-Sicherheit, Befestigung oder Dichtung nicht sicher sind, wird die Prüfung ausgesetzt: Ein gutes Radarbild entspricht nicht einer gefährlichen Anlage. Das Ergebnis beschreibt auch, was nicht demonstriert werden konnte.
| Kontrolle | Methode | Erforderliche Erklärung |
|---|---|---|
| Installation | Fotos, Quoten und Clamps | Kein Spiel oder Hindernis |
| Stromversorgung | Standby- und Getriebemessung | Stabile Spannung |
| Netz | Verzeichnis der Türen und Software | Radar identifiziert |
| Ausrichtung | Bekanntes Ziel und Offset | Konsistente Detektion |
| Störung | Einmal pro Zeit aktivierte Leistungen | Ökointerpretation |
| Alarm | Wachbereich und tatsächliches Ziel | Registrierte Bekanntmachung |
Neige- und Buglinie prüfen
Die Plattform wird mit der Wasserlinie im realen Setup verglichen. Dann wird der Offset gegenüber einem bekannten Ziel gemessen; die Korrektur des Softwarewertes ohne Überprüfung der mechanischen Ausrichtung kann eine gedrehte Lagerung maskieren. Control 5 behält den Anfangsstatus, Werkzeuge, Bildschirm und Ergebnis bei. Sie ändern jeweils nur eine Variable und stellen dann die Konfiguration wieder her, bevor Sie zum nächsten Test wechseln. Fehlende Echos beziehen sich auf Industrie, Entfernung, Vermögenswerte und aktive Versorgungsunternehmen. Wenn HF-Sicherheit, Befestigung oder Dichtung nicht sicher sind, wird die Prüfung ausgesetzt: Ein gutes Radarbild entspricht nicht einer gefährlichen Anlage. Das Ergebnis beschreibt auch, was nicht demonstriert werden konnte.
Folgen Sie dem Stromkreis
Batterie, Schalter, Sicherung, Steckverbinder und Masse werden auf dem Radar identifiziert. Die Spannung wird in Bereitschaft und Übertragung mit anderen aktiven Benutzern gemessen, so dass gefallene und Neustarts nicht mit Netzwerkproblemen verwechselt werden. Steuerung 6 behält den Anfangsstatus, Werkzeuge, Bildschirm und Ergebnis bei. Sie ändern jeweils nur eine Variable und stellen dann die Konfiguration wieder her, bevor Sie zum nächsten Test wechseln. Fehlende Echos beziehen sich auf Industrie, Entfernung, Vermögenswerte und aktive Versorgungsunternehmen. Wenn HF-Sicherheit, Befestigung oder Dichtung nicht sicher sind, wird die Prüfung ausgesetzt: Ein gutes Radarbild entspricht nicht einer gefährlichen Anlage. Das Ergebnis beschreibt auch, was nicht demonstriert werden konnte.
Netzwerk und kompatibel bestätigen
Es wird aufgezeichnet, wenn das System BlueNet, Garmin Marine Network, Adapter oder Switch verwendet. Jeder Ring wird mit Chartplotter-Anweisungen und Matrix verglichen; eine physisch verbundene Tür beweist nicht, dass Software und Funktionen unterstützt werden. Check 7 behält den Anfangsstatus, Tools, Bildschirm und Ergebnis bei. Sie ändern jeweils nur eine Variable und stellen dann die Konfiguration wieder her, bevor Sie zum nächsten Test wechseln. Fehlende Echos beziehen sich auf Industrie, Entfernung, Vermögenswerte und aktive Versorgungsunternehmen. Wenn HF-Sicherheit, Befestigung oder Dichtung nicht sicher sind, wird die Prüfung ausgesetzt: Ein gutes Radarbild entspricht nicht einer gefährlichen Anlage. Das Ergebnis beschreibt auch, was nicht demonstriert werden konnte.
Update ohne Konfigurationsverlust
Chartplotter und Radarversionen werden vor dem Update notiert. Es behält das Profil der Seiten und wiederholt den Test nach dem Neustart, um sicherzustellen, dass sich Quelle, Offset und geplante Bereiche nicht geändert haben. Control 8 behält den Anfangsstatus, Werkzeuge, Bildschirm und Ergebnis bei. Sie ändern jeweils nur eine Variable und stellen dann die Konfiguration wieder her, bevor Sie zum nächsten Test wechseln. Fehlende Echos beziehen sich auf Industrie, Entfernung, Vermögenswerte und aktive Versorgungsunternehmen. Wenn HF-Sicherheit, Befestigung oder Dichtung nicht sicher sind, wird die Prüfung ausgesetzt: Ein gutes Radarbild entspricht nicht einer gefährlichen Anlage. Das Ergebnis beschreibt auch, was nicht demonstriert werden konnte.
Versuchen Sie Standby, Übertragung und Rotation
Die Zustandspassage muss erkennbar und regelmäßig sein. Für das Selbst sind anomale Vibrationen zu hören; für die offenen Arrays wird aus sicherer Entfernung beobachtet, dass nichts die Rotation behindert, ohne die Antenne zu berühren oder zu zwingen. Control 9 behält den Anfangsstatus, Werkzeuge, Bildschirm und Ergebnis bei. Sie ändern jeweils nur eine Variable und stellen dann die Konfiguration wieder her, bevor Sie zum nächsten Test wechseln. Fehlende Echos beziehen sich auf Industrie, Entfernung, Vermögenswerte und aktive Versorgungsunternehmen. Wenn HF-Sicherheit, Befestigung oder Dichtung nicht sicher sind, wird die Prüfung ausgesetzt: Ein gutes Radarbild entspricht nicht einer gefährlichen Anlage. Das Ergebnis beschreibt auch, was nicht demonstriert werden konnte.
Öffnen Sie zuerst den kurzen Radius
Der erste Test verwendet nahe gelegene und bekannte Ziele, Piers und Küsten, um die Beurteilung des einzigen maximalen Radius zu vermeiden. Sie regulieren Verstärkung und Filter, beginnend mit kontrollierten Bedingungen, wobei Sie jede Modifikation und ihre Wirkung bemerken. Die Steuerung 10 behält den Anfangsstatus, Werkzeuge, Bildschirm und Ergebnis bei. Sie ändern jeweils nur eine Variable und stellen dann die Konfiguration wieder her, bevor Sie zum nächsten Test wechseln. Fehlende Echos beziehen sich auf Industrie, Entfernung, Vermögenswerte und aktive Versorgungsunternehmen. Wenn HF-Sicherheit, Befestigung oder Dichtung nicht sicher sind, wird die Prüfung ausgesetzt: Ein gutes Radarbild entspricht nicht einer gefährlichen Anlage. Das Ergebnis beschreibt auch, was nicht demonstriert werden konnte.
Vergleichen Sie den langen Radius
Dann gehen Sie zu größeren Skalen und Sie erleben kontinuierliche Echos. Der maximale deklarierte Umfang ist nicht in jedem Zustand ein Versprechen: Höhe, Krümmung, Ziel, Meer und Wetter beeinflussen, was erscheint. Die Steuerung 11 behält den Anfangsstatus, Werkzeuge, Bildschirm und Ergebnis bei. Sie ändern jeweils nur eine Variable und stellen dann die Konfiguration wieder her, bevor Sie zum nächsten Test wechseln. Fehlende Echos beziehen sich auf Industrie, Entfernung, Vermögenswerte und aktive Versorgungsunternehmen. Wenn HF-Sicherheit, Befestigung oder Dichtung nicht sicher sind, wird die Prüfung ausgesetzt: Ein gutes Radarbild entspricht nicht einer gefährlichen Anlage. Das Ergebnis beschreibt auch, was nicht demonstriert werden konnte.
Trennung von Meer und Regen
Automatische und manuelle Filter werden verglichen, ohne nützliche Ziele zu löschen. Der Zustand des Meeres und der Niederschlag werden aufgezeichnet; ein sauberes Bild mit übermäßiger Unterdrückung wird nicht als besseres Ergebnis angesehen. Die Steuerung 12 behält den Anfangsstatus, Werkzeuge, Bildschirm und Ergebnis bei. Sie ändern jeweils nur eine Variable und stellen dann die Konfiguration wieder her, bevor Sie zum nächsten Test wechseln. Fehlende Echos beziehen sich auf Industrie, Entfernung, Vermögenswerte und aktive Versorgungsunternehmen. Wenn HF-Sicherheit, Befestigung oder Dichtung nicht sicher sind, wird die Prüfung ausgesetzt: Ein gutes Radarbild entspricht nicht einer gefährlichen Anlage. Das Ergebnis beschreibt auch, was nicht demonstriert werden konnte.

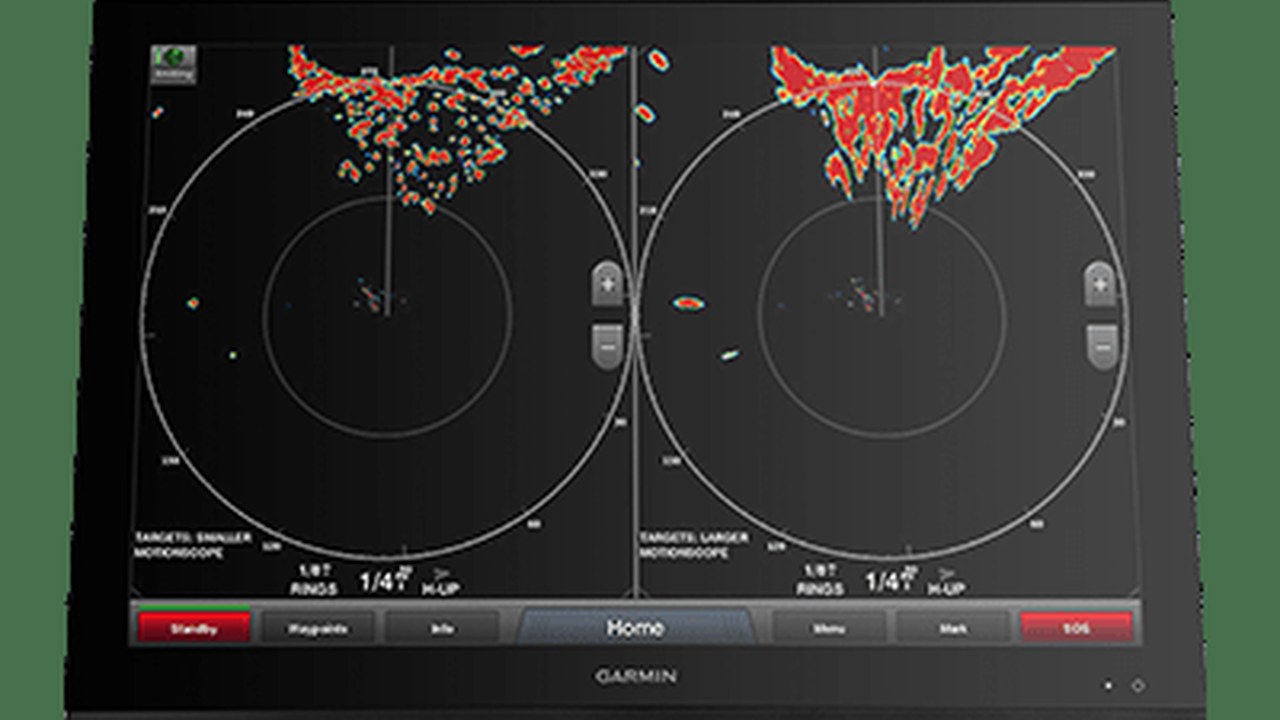

Überprüfen Sie MotionScope mit echtem Traffic
Die sich nähernden und distanzierenden Ziele werden in einer kontrollierbaren Situation beobachtet. Dopplerfarbe und -hilfe werden mit visueller Bewegung, AIS und Entfernungsvariation verglichen, die nicht als einzige Antikollisionsentscheidung verwendet werden. Die Steuerung 13 behält Anfangszustand, Werkzeuge, Bildschirm und Ergebnis bei. Sie ändern jeweils nur eine Variable und stellen dann die Konfiguration wieder her, bevor Sie zum nächsten Test wechseln. Fehlende Echos beziehen sich auf Industrie, Entfernung, Vermögenswerte und aktive Versorgungsunternehmen. Wenn HF-Sicherheit, Befestigung oder Dichtung nicht sicher sind, wird die Prüfung ausgesetzt: Ein gutes Radarbild entspricht nicht einer gefährlichen Anlage. Das Ergebnis beschreibt auch, was nicht demonstriert werden konnte.
Echo Trails und Persistenz überprüfen
Die historischen Strecken helfen, das Fahrrad zu verstehen, aber die gewählte Dauer verändert die Lesung. Der Techniker versucht mehrere Einstellungen und erklärt dem Kommandanten, wie man einen nützlichen Trail von einem Überlastbildschirm unterscheidet. Die Steuerung 14 behält den Anfangsstatus, Werkzeuge, Bildschirm und Ergebnis bei. Sie ändern jeweils nur eine Variable und stellen dann die Konfiguration wieder her, bevor Sie zum nächsten Test wechseln. Fehlende Echos beziehen sich auf Industrie, Entfernung, Vermögenswerte und aktive Versorgungsunternehmen. Wenn HF-Sicherheit, Befestigung oder Dichtung nicht sicher sind, wird die Prüfung ausgesetzt: Ein gutes Radarbild entspricht nicht einer gefährlichen Anlage. Das Ergebnis beschreibt auch, was nicht demonstriert werden konnte.
Versuchen Sie Overlay und Bug Sensor
Die Küsten- und Radarziele müssen sich konsequent mit dem Papier überschneiden. Wenn sich der Fehler mit der Route ändert, werden Richtung, Latenz und Kalibrierung überprüft; das Bewegen des Radar-Offsets löst keine instabilen Bugdaten. Die Steuerung 15 behält den Anfangsstatus, Werkzeuge, Bildschirm und Ergebnis bei. Sie ändern jeweils nur eine Variable und stellen dann die Konfiguration wieder her, bevor Sie zum nächsten Test wechseln. Fehlende Echos beziehen sich auf Industrie, Entfernung, Vermögenswerte und aktive Versorgungsunternehmen. Wenn HF-Sicherheit, Befestigung oder Dichtung nicht sicher sind, wird die Prüfung ausgesetzt: Ein gutes Radarbild entspricht nicht einer gefährlichen Anlage. Das Ergebnis beschreibt auch, was nicht demonstriert werden konnte.

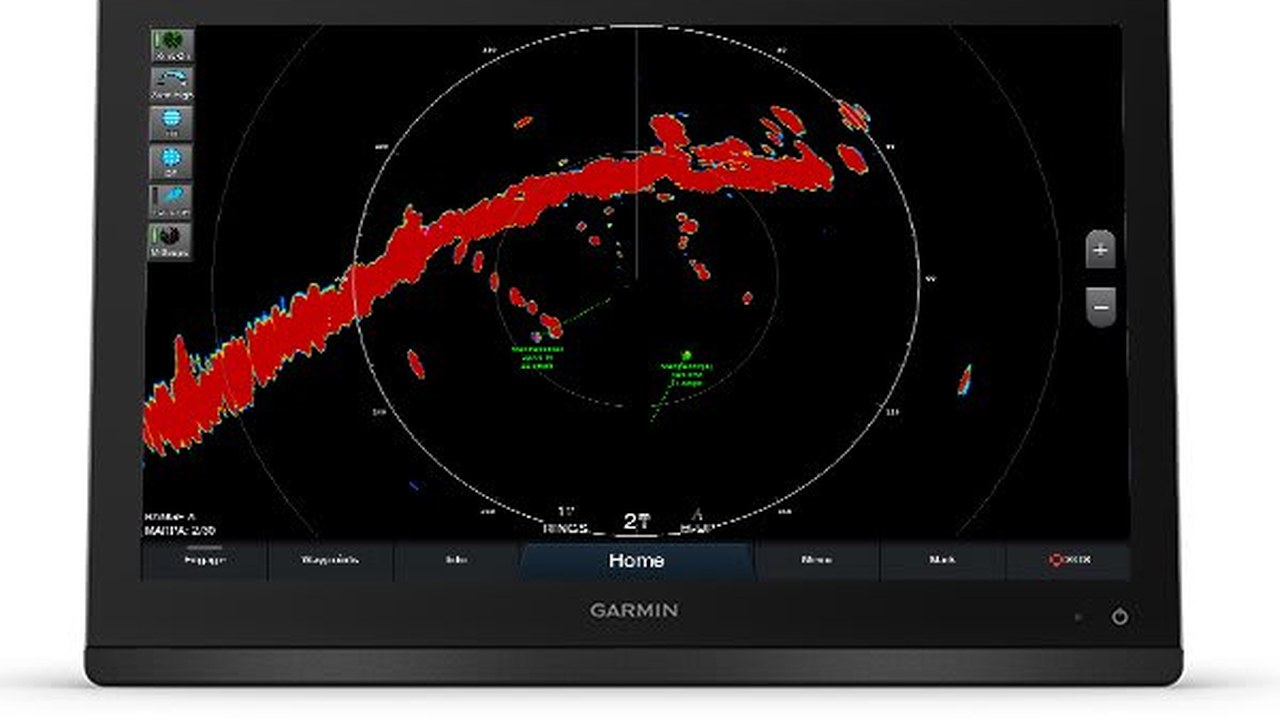

Testen von MARPA und Schutzbereich
Mit geeigneten Zielen beweist es Erwerb, Verlust und Alarm. Die Anforderungen des Bugsensors bleiben die dokumentierten. Der Schutzbereich ist verständlich eingestellt und das Schallsignal muss für die Station hörbar sein. Die Steuerung 16 behält den Anfangsstatus, Werkzeuge, Bildschirm und Ergebnis bei. Sie ändern jeweils nur eine Variable und stellen dann die Konfiguration wieder her, bevor Sie zum nächsten Test wechseln. Fehlende Echos beziehen sich auf Industrie, Entfernung, Vermögenswerte und aktive Versorgungsunternehmen. Wenn HF-Sicherheit, Befestigung oder Dichtung nicht sicher sind, wird die Prüfung ausgesetzt: Ein gutes Radarbild entspricht nicht einer gefährlichen Anlage. Das Ergebnis beschreibt auch, was nicht demonstriert werden konnte.
Simulieren Sie einen Netzwerkverlust oder eine Stromversorgung
Das ausgeschaltete System öffnet den Stromkreis und tritt auf, wenn der Chartplotter die abwesende Quelle signalisiert. Nach der Wiederherstellung muss das Radar erkannt werden, ohne Alarme oder inkonsistente Einstellungen zu hinterlassen. Die Steuerung 17 behält den Anfangsstatus, Werkzeuge, Bildschirm und Ergebnis bei. Sie ändern jeweils nur eine Variable und stellen dann die Konfiguration wieder her, bevor Sie zum nächsten Test wechseln. Fehlende Echos beziehen sich auf Industrie, Entfernung, Vermögenswerte und aktive Versorgungsunternehmen. Wenn HF-Sicherheit, Befestigung oder Dichtung nicht sicher sind, wird die Prüfung ausgesetzt: Ein gutes Radarbild entspricht nicht einer gefährlichen Anlage. Das Ergebnis beschreibt auch, was nicht demonstriert werden konnte.
Schließen Sie die Betriebsminuten
Der Bericht enthält Fotos, Quoten, Modelle, Software, Spannungen, Offsets, Schattenbereiche, bewährte Seiten und Grenzen. Der Kommandant erhält eine wiederholbare Konfiguration und weiß, wann er anhalten, andere Rückmeldungen verwenden oder Hilfe rufen muss. Die Steuerung 18 behält den Anfangsstatus, Werkzeuge, Bildschirm und Ergebnis bei. Sie ändern jeweils nur eine Variable und stellen dann die Konfiguration wieder her, bevor Sie zum nächsten Test wechseln. Fehlende Echos beziehen sich auf Industrie, Entfernung, Vermögenswerte und aktive Versorgungsunternehmen. Wenn HF-Sicherheit, Befestigung oder Dichtung nicht sicher sind, wird die Prüfung ausgesetzt: Ein gutes Radarbild entspricht nicht einer gefährlichen Anlage. Das Ergebnis beschreibt auch, was nicht demonstriert werden konnte.
