Una drizza che diventa improvvisamente dura non dimostra da sola che il bozzello sia troppo piccolo. La causa può essere una cima fuori asse, un attacco vincolato, contaminazione, un ramo incrociato o una base che si muove. I Ronstan Orbit serie 60 e 75 sono famiglie per barche a chiglia con pulegge in lega di alluminio, rulli ad aghi in Torlon e sfere laterali in acetalica. la procedura seguente parte dall’identificazione del codice e arriva al collaudo, separando i controlli eseguibili dall’equipaggio dalle verifiche di carico e struttura affidate a un tecnico competente.
Scarica la manovra prima di identificare il pezzo
Nessun perno, stroppo o coperchio viene toccato con la cima in tensione. Si mette la vela o il sistema in sicurezza, si elimina il carico e si impedisce un riarmo involontario. Poi si legge il codice e si annotano serie, numero di pulegge, tipo di testa, presenza di arricavo e sistema di fissaggio. Una fotografia non basta ad assegnare capacità a un componente privo di identificazione. Se il codice non è ricostruibile dai documenti di bordo, il bozzello resta fuori servizio fino a una verifica certa.
Distingui 60 e 75 dalla specifica completa

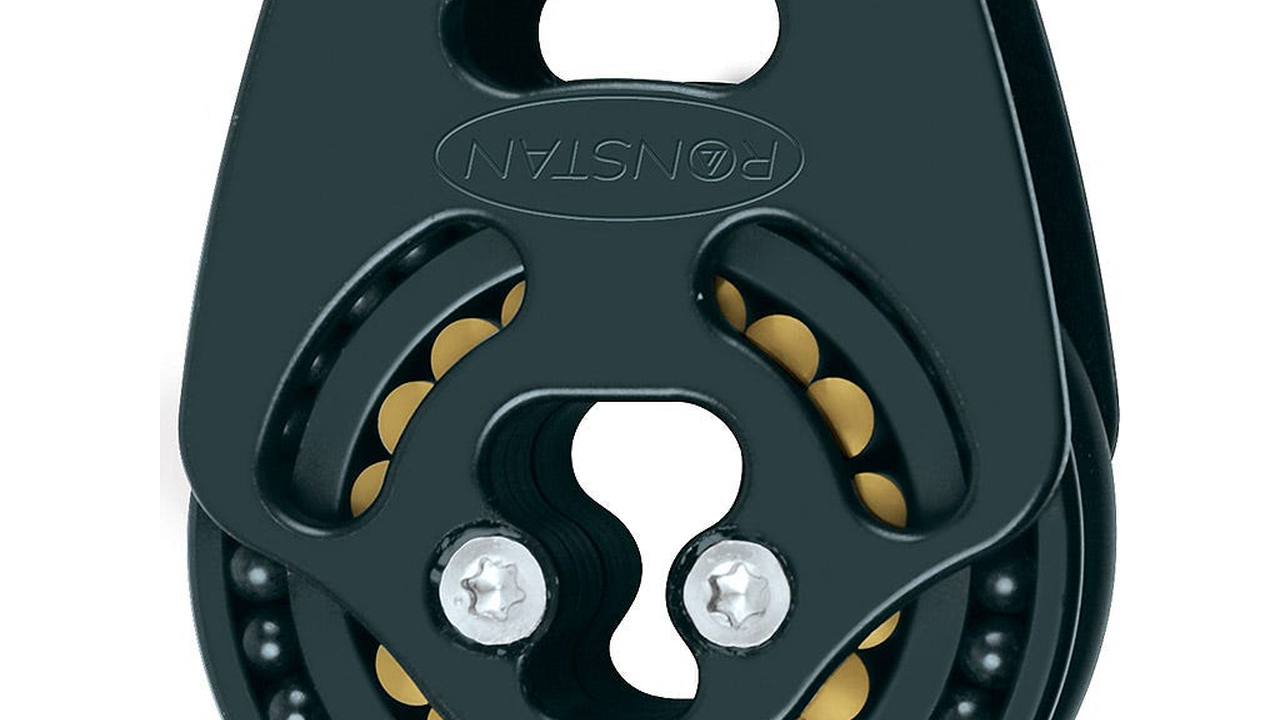

La serie 60 impiega pulegge da 60 millimetri e la serie 75 da 75 millimetri. Non si decide la taglia misurando soltanto il disco visibile. Il RF69100 singolo serie 60 dichiara 3.970 libbre di carico di lavoro e 8.820 libbre di rottura; il RF79100 serie 75 dichiara 4.850 e 9.920 libbre. Sono dati del rispettivo complessivo. Testa, piede, stroppo, arricavo o versione doppia possono cambiare codice e configurazione, quindi la scheda esatta resta il riferimento.
| Controllo | Esito conforme | Azione se non conforme |
|---|---|---|
| codice | leggibile e coerente | fermo e identificazione |
| cima | centrata e integra | riallineare o sostituire |
| attacco | libero e senza abrasione | scaricare e ripristinare |
| puleggia | rotazione regolare | pulire e riesaminare |
| base | stabile e asciutta | verifica strutturale |
Confronta la funzione con l’impiego dichiarato
Il singolo serie 60 è indicato, tra gli impieghi tipici, per scotte randa primarie, drizze e spinnaker su barche fino a 12 metri, sistemi secondari di scotta o vang fino a 14 metri e paterazzi fino a 10 metri. Queste lunghezze non sostituiscono il dimensionamento. la procedura chiede quale carico sia stato calcolato, quale margine sia stato adottato e se la funzione sia cambiata. Un bozzello spostato da una scotta a un paterazzo non resta idoneo per il solo fatto di entrare nello stesso attacco.
Misura la cima in più punti
Il RF69100 accetta una cima massima di mezzo pollice; il RF79100 arriva a nove sedicesimi di pollice. Si misura il tratto libero e quello normalmente caricato, perché schiacciamento e usura possono alterare il diametro. La calza non deve presentare fibre tagliate, zone lucide o rigonfiamenti. La cima deve stare al centro della gola e non toccare le guance. Se è troppo rigida, grande o consumata, non si forza nel circuito: si verifica la misura ammessa e la compatibilità dell’intera manovra.
Prova la puleggia prima senza cima
A componente scarico e pulito si ruota lentamente la puleggia. Il movimento deve risultare regolare, senza punti duri, rumori o gioco anomalo. I rulli ad aghi sostengono il carico radiale e le sfere controllano lateralmente la puleggia; nessuno dei due sistemi corregge una linea storta. Non si usa olio generico per nascondere una resistenza. Dopo la prova a vuoto si riposiziona la cima e si verifica se il difetto compare soltanto quando l’angolo porta il ramo contro una guancia.

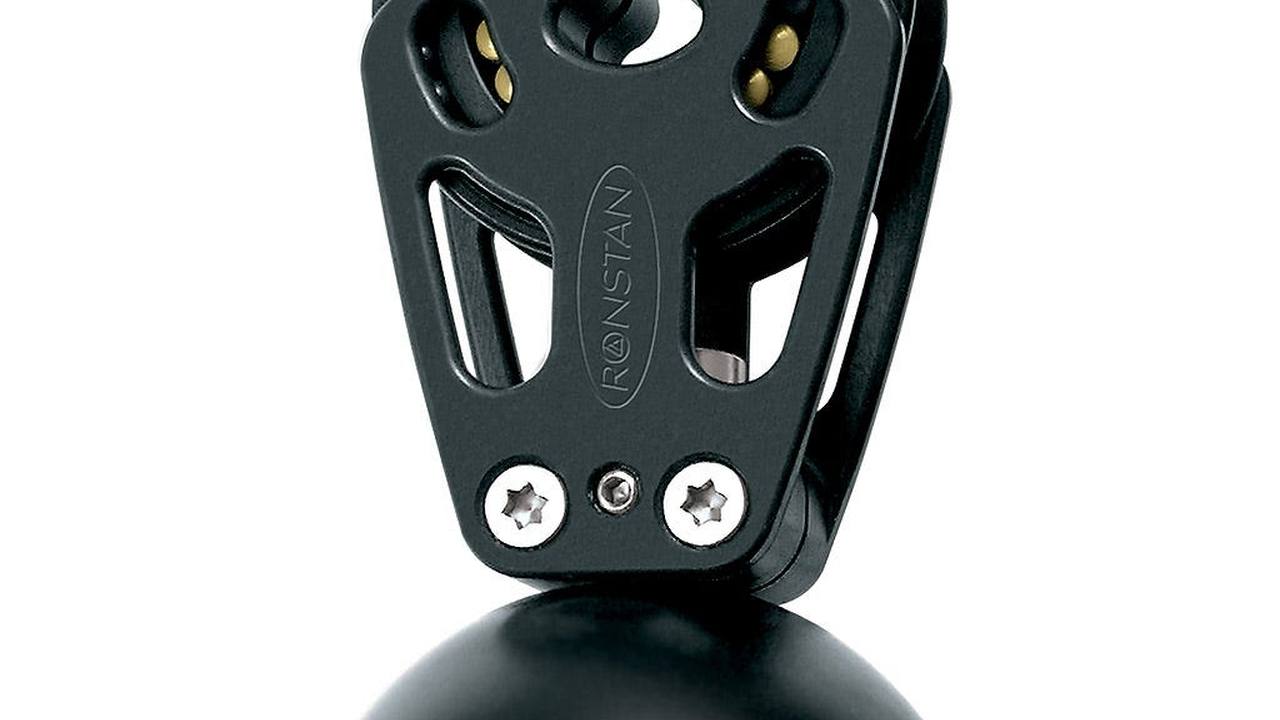

Osserva la testa universale mentre prende carico
La testa con grillo deve orientarsi e poi stabilizzarsi. Prima si controllano perno, chiusura, deformazioni e segni di lavoro sulla punta; durante una prova progressiva si osserva il corpo da distanza sicura. Rotazione continua, appoggio laterale o urti indicano che il punto di attacco non accompagna la linea di tiro. Non si immobilizza la testa con legature casuali. La geometria viene corretta a sistema scarico e la prova ricomincia dall’inizio.

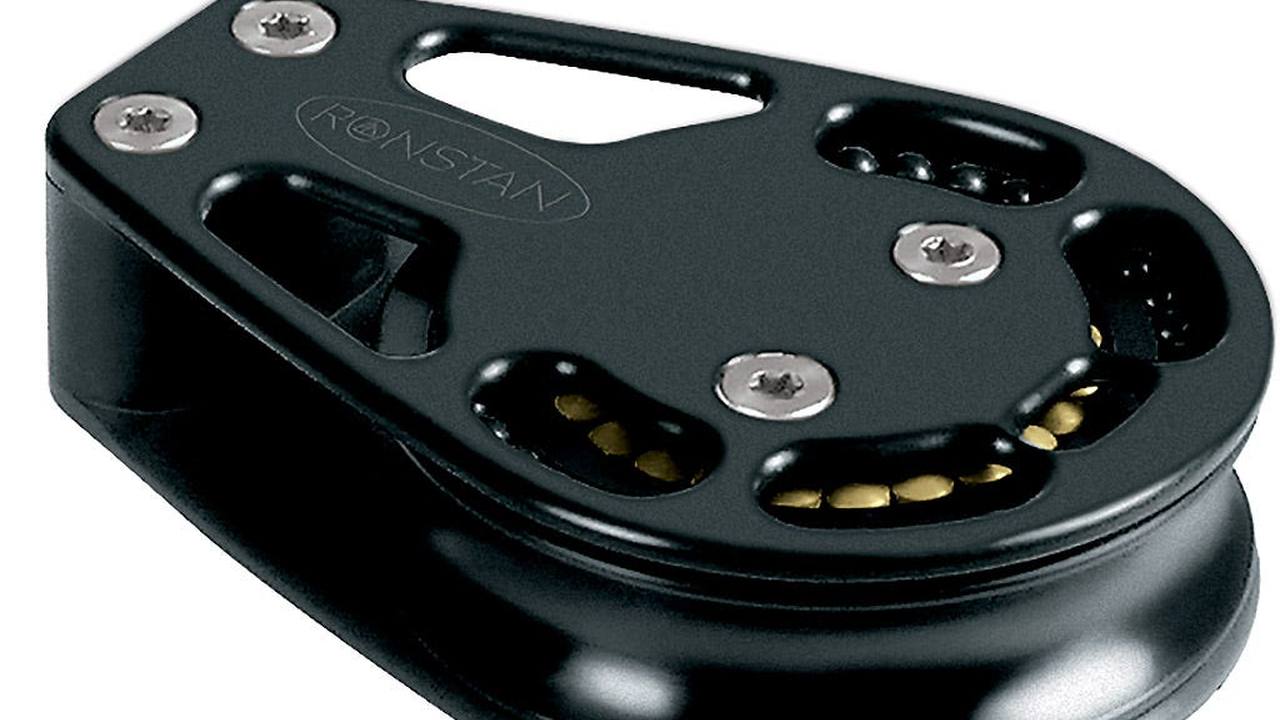

Ispeziona lo stroppo anche sul lato nascosto
Lo stroppo tessile viene fatto ruotare o rimosso secondo procedura per vedere tutta la sua circonferenza. Si cercano fibre recise, lucidature, appiattimenti e variazioni di colore. La sede deve essere liscia, con raggio adeguato e senza filetti esposti. Una marcatura consente di rilevare migrazione dopo le prime manovre. Se non è possibile osservare un tratto nascosto, l’installazione deve essere resa ispezionabile. Un danno tessile non viene coperto né compensato aggiungendo un secondo legaccio.

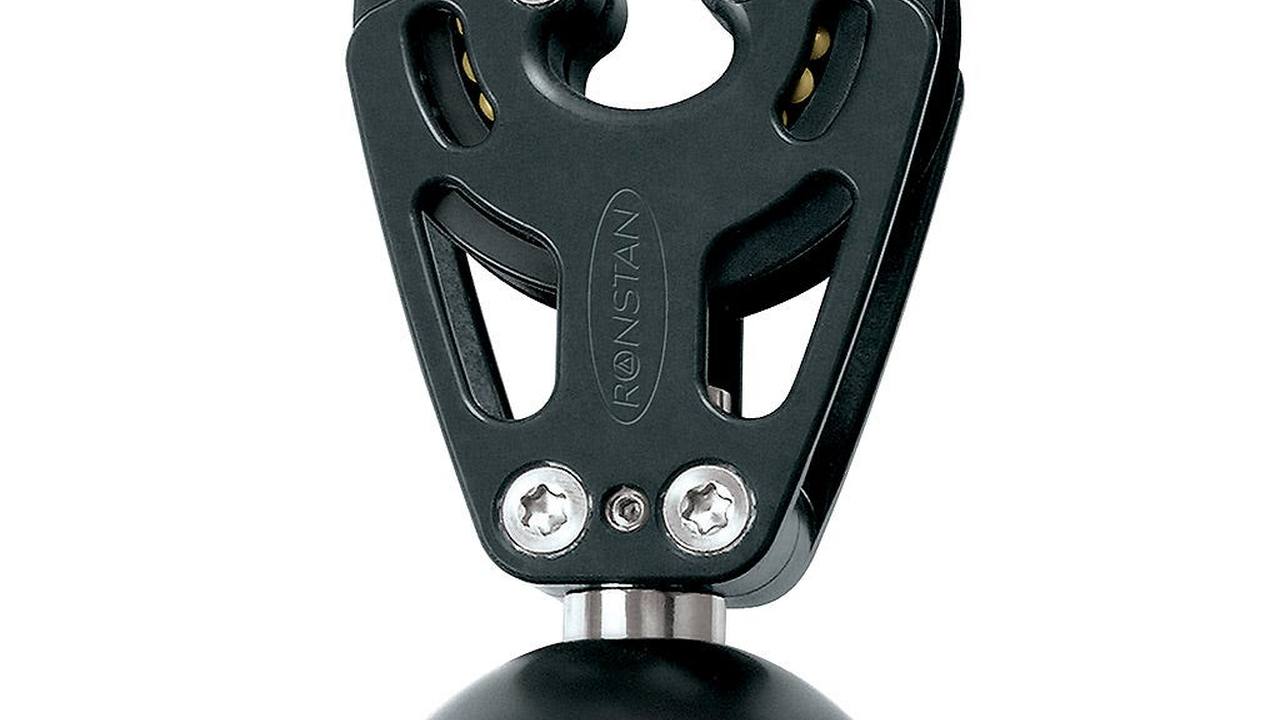

Verifica il lashing passaggio per passaggio
Nel modello predisposto per lashing si controllano materiale, numero di passaggi, ordine e condivisione del carico. I rami devono restare paralleli e non sovrapporsi in modo casuale. La lunghezza deve consentire l’allineamento senza permettere impatti con coperta o albero. Si confrontano le marcature dopo un primo ciclo leggero. Una cima di rispetto generica non sostituisce il collegamento definito. Se un passaggio si è assestato diversamente dagli altri, si scarica e si ricostruisce secondo la procedura corretta.

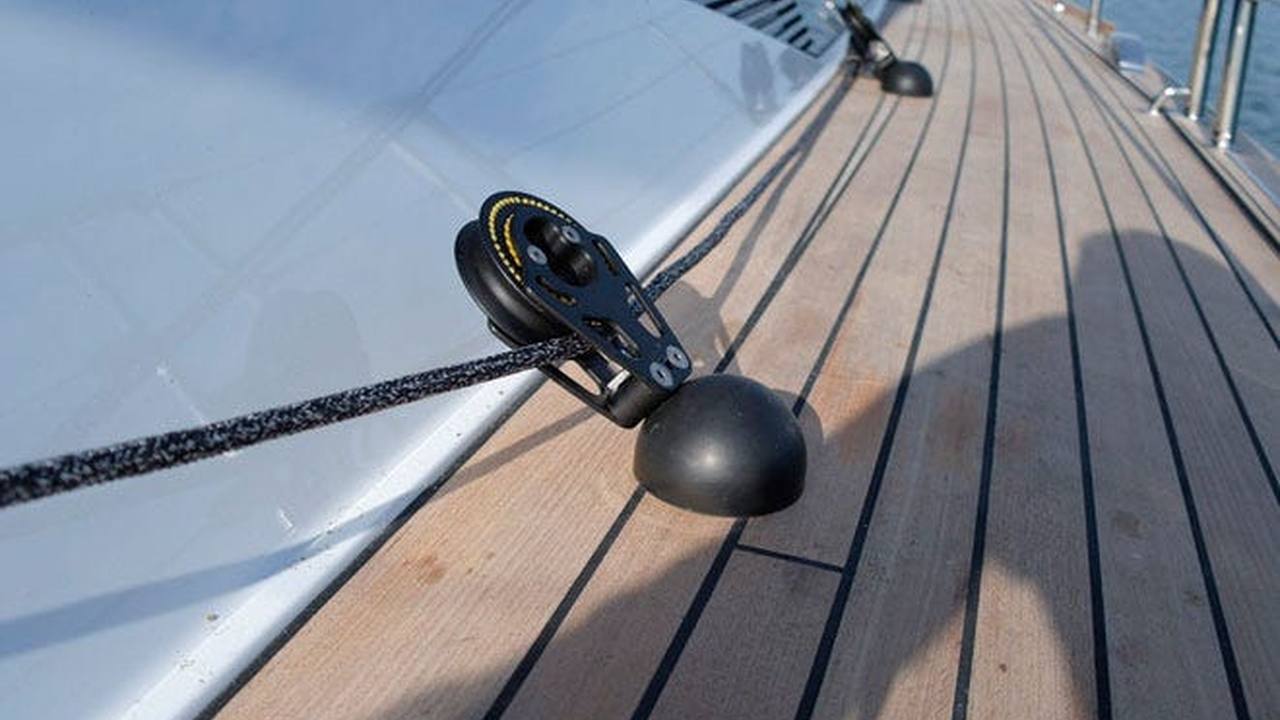

Controlla il perno della versione da drizza
Il perno estraibile o a vite si ispeziona soltanto a carico eliminato. Deve essere il componente previsto, privo di pieghe, filetti danneggiati o corrosione, e deve chiudersi completamente. Il supporto non deve caricarlo sulla punta. Si verifica anche lo spazio necessario per aprirlo durante manutenzione senza perdere il pezzo. Una soluzione di trattenuta non può ostacolare la chiusura. Dopo il rimontaggio una seconda persona conferma posizione e sicurezza prima che la drizza venga nuovamente caricata.

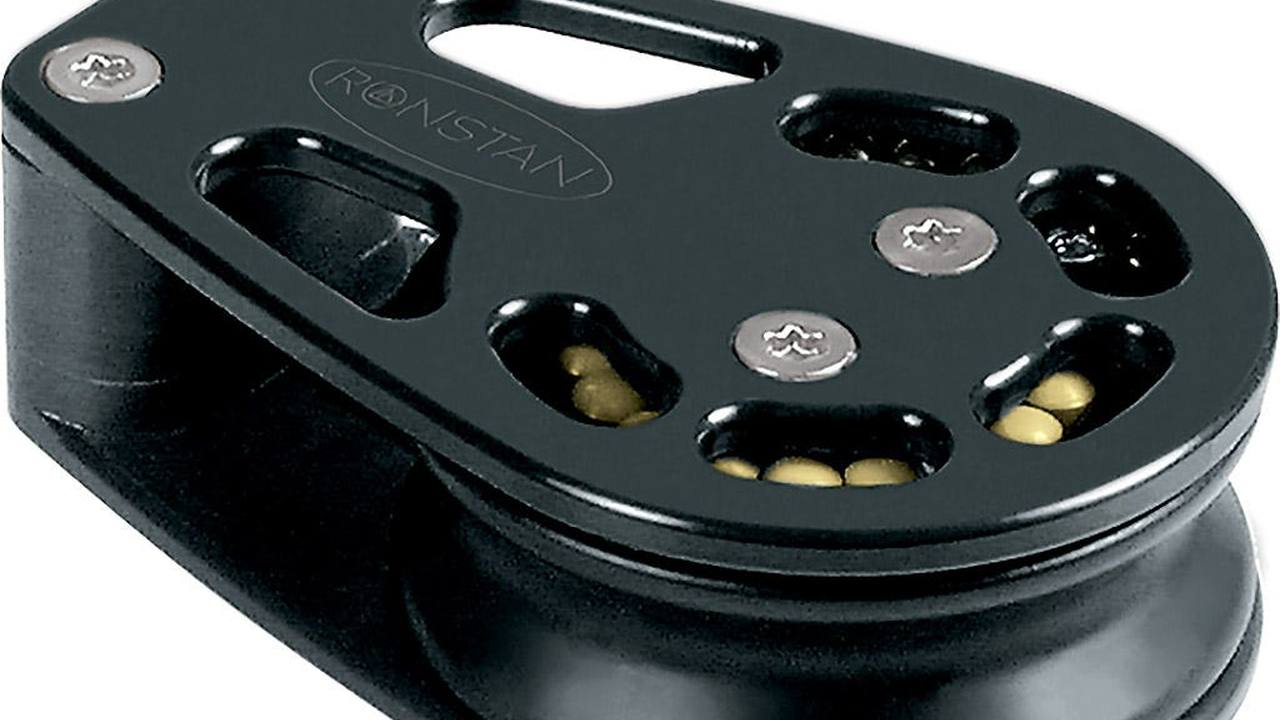

Segui il ramo che termina sull’arricavo
L’arricavo è un punto strutturale del paranco. Partendo dall’estremità fissa si segue la cima fino a ogni puleggia e si controlla che non esistano incroci. Il nodo o terminale deve essere quello previsto, distante dalle parti mobili. A fine corsa il ramo non deve tirare lateralmente il corpo. Se il paranco arriva a pacco prima della posizione necessaria, non si accorcia casualmente l’estremità: si ricostruiscono lunghezza, rapporto e geometria con la manovra scarica.

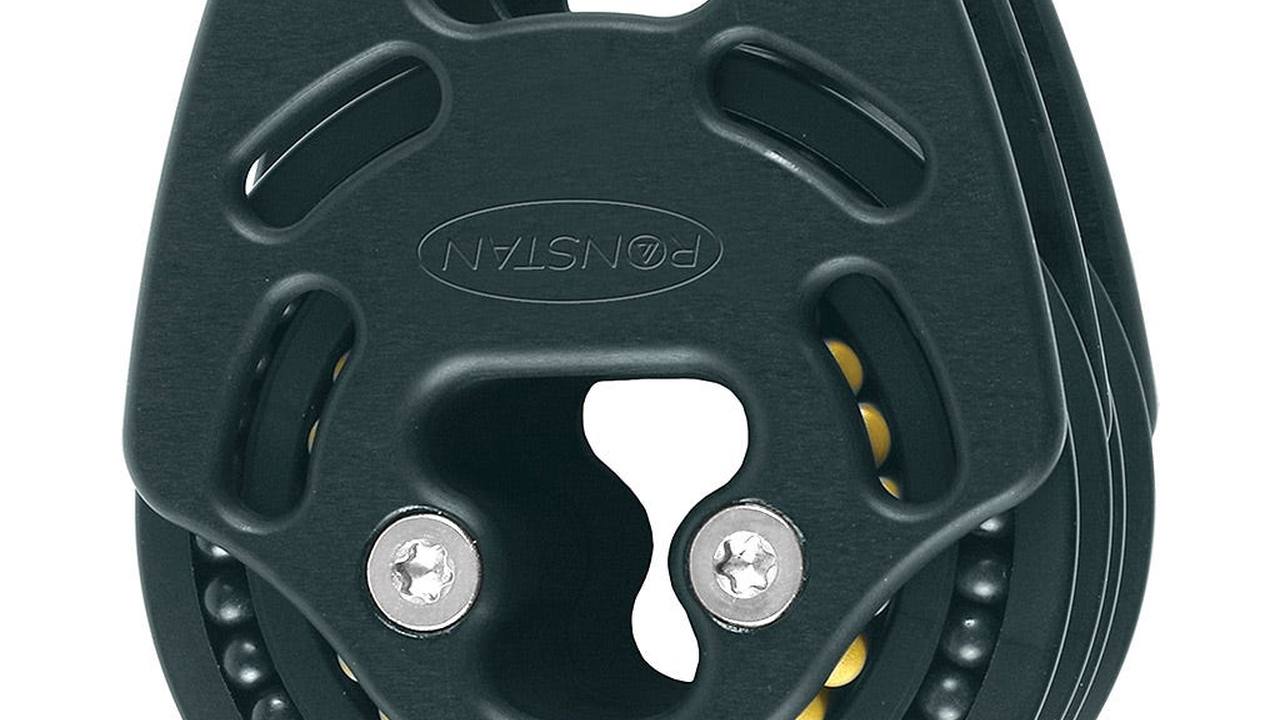

Controlla il piede e il montaggio attraverso il mozzo
Il RF69151 serie 60 con piede usa un montaggio passante attraverso il mozzo e dispone di una copertura rimovibile. Si apre soltanto secondo procedura per verificare fissaggio, impronte, corrosione e sigillatura. La base non deve flettere quando il carico cresce. Dal lato posteriore si controllano piastra, rondelle e accessibilità. Se il supporto è soltanto un rivestimento o mostra schiacciamento, la manovra resta fuori servizio e serve una verifica strutturale. Stringere maggiormente non ripristina un materiale danneggiato.
Prova la testa verticale nelle posizioni previste
Le versioni stand-up con arresto a zero o novanta gradi devono presentare il bozzello correttamente quando la cima è lasca e lasciarlo allineare quando viene caricata. Si porta lentamente il corpo tra le posizioni ammesse, cercando interferenze, molla danneggiata o base mobile. Il bozzello non deve cadere in un passaggio dove possa essere calpestato. Un arresto duro non viene forzato. Si pulisce, si riesamina e, se il comportamento non torna regolare, si toglie il componente dal servizio.

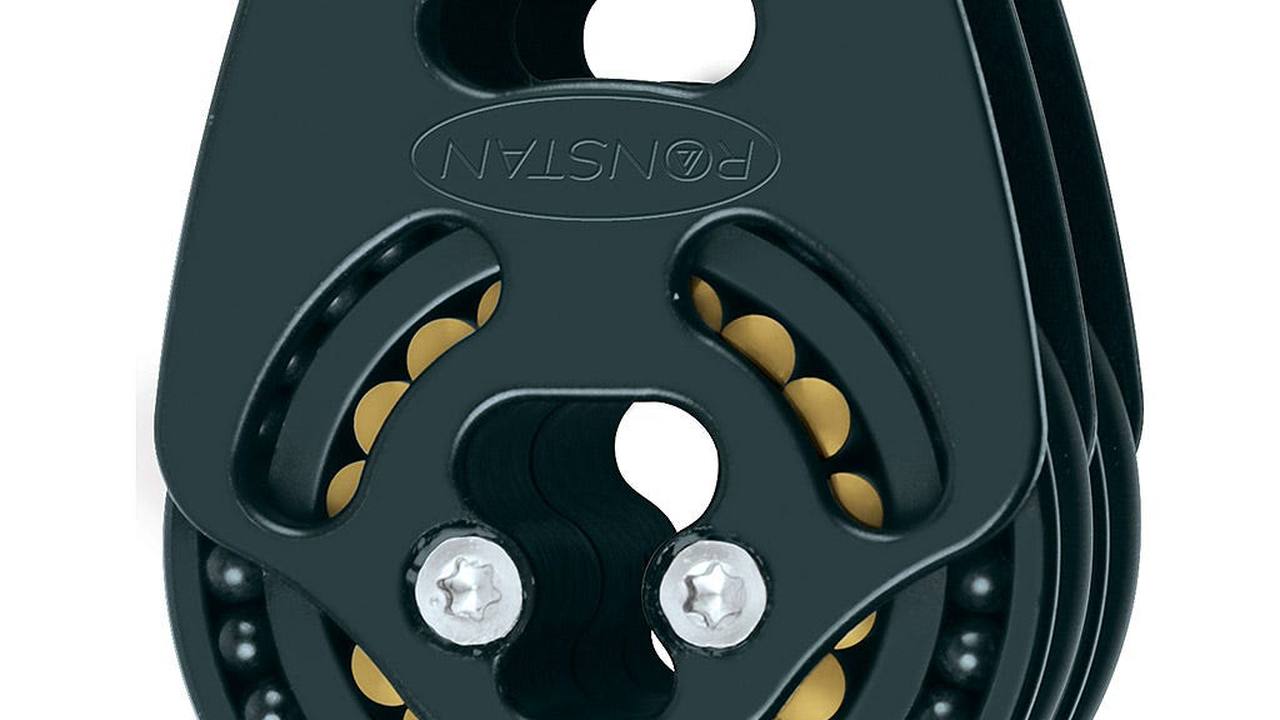

Nel doppio osserva entrambe le pulegge
Si arma il doppio seguendo lo schema e si marca ogni ramo. Durante il movimento entrambe le pulegge devono ruotare; se una resta ferma mentre la cima scivola, il paranco non è conforme. I rami non devono incrociarsi né toccare il collegamento tessile. Si verifica la distanza dal pacco opposto a ogni estremo della corsa. Una maggiore potenza nominale comporta più cima, più curve e più attrito: non giustifica uno sforzo crescente che non sia stato spiegato.
Confronta rumore e sforzo sui due versi
Una prova manuale lenta permette di distinguere resistenza costante, impuntamento locale e problema di allineamento. Si muove la manovra nei due sensi e si annota in quale posizione cambia lo sforzo. Un difetto che compare soltanto a un’estremità può dipendere dall’angolo o dal contatto tra pacchi; uno presente ovunque può richiedere pulizia o sostituzione. Non si compensa tirando più forte. La diagnosi viene svolta a carico ridotto e senza mani vicino alle pulegge.
Lava con acqua dolce e non mascherare i sintomi
Dopo esposizione a sale o sabbia il bozzello si risciacqua con acqua dolce e si lascia asciugare. La cima viene pulita secondo le proprie indicazioni, perché può riportare contaminanti nella gola. Non si introducono solventi o lubrificanti non previsti. Se la rotazione migliora, si registra l’evento e si aumenta la frequenza di controllo; se rimane irregolare, il pezzo viene esaminato fuori servizio. La manutenzione non è una prova di capacità e non autorizza a riutilizzare componenti deformati o con giochi anomali.
Esegui un collaudo a gradini
La prova parte a vuoto, poi applica carichi crescenti in un ambiente controllato. Una persona manovra e, quando possibile, una osserva bozzello, attacco e base. Tra gli incrementi si scarica e si confrontano marcature, perno, stroppo, viteria e cima. Il test comprende l’intera corsa ma non cerca il carico di rottura. Rumore, torsione, movimento della base o migrazione interrompono immediatamente la sequenza. Dopo una correzione si ricomincia dal primo gradino, senza saltare le verifiche già eseguite.
Ripeti l’ispezione dopo i primi cicli reali
La prova in porto non riproduce rollio, raffiche e variazioni di assetto. Dopo le prime manovre si scarica il circuito e si controllano segni comparsi sulla cima, assestamento dei collegamenti tessili, stabilità della testa e impronte sulla base. Il confronto si esegue con fotografie iniziali. Un piccolo movimento non viene dichiarato normale senza misurarlo. Se la funzione è una drizza, si verifica anche il comportamento dopo un periodo di carico continuo, sempre mettendo prima in sicurezza la vela.
Prepara un ricambio identificato
Il ricambio riporta codice, serie e posizione di impiego. Perno, stroppo o lashing sono conservati protetti e associati al componente corretto. Un bozzello quasi uguale non viene installato perché la cima vi passa. In caso di avaria l’equipaggio riduce il carico e mette in sicurezza la manovra; non smonta il sistema in tensione. Dopo la sostituzione si ricostruisce il percorso e si ripete il collaudo a gradini. Il vecchio componente resta separato finché la causa non è documentata.
Chiudi la procedura con un esito verificabile
Il risultato è conforme, da correggere o fuori servizio. Conforme richiede codice noto, carico documentato, cima compatibile, rotazione regolare, attacco integro, base stabile e prova superata. Da correggere riguarda armatura o regolazione eseguibile completamente a vuoto. Fuori servizio comprende capacità ignota, guance danneggiate, perno deformato, fibre compromesse o supporto mobile. Data, fotografie e interventi restano nel registro. Così il controllo successivo confronta fatti e non soltanto la memoria di chi ha usato la barca.
