Ein Stabilisator kann während einer Demonstration perfekt aussehen und unterdimensioniert bleiben, schlecht gefüttert oder ohne einen sicheren Fehlermodus integriert werden. Die Quick MC2-Serie kombiniert Gyroskope, Viator-Fins und Interceptoren mit verschiedenen Modellen, Paaren, Oberflächen, Stromversorgungen, Steuerungen und Modi. Der Techniker muss daher Identität, Berechnung, Fundament- oder Durchgangsrumpf, Energie, Sensoren, Netzwerk, Kalibrierung und Prüfung überprüfen, ohne Spezifikationen von einem Produkt auf ein anderes zu übertragen. Diese Analyse baut eine Kette von Beweisen von der ersten Inspektion bis zur As-Built-Datei auf, wobei getrennte Aussagen des Herstellers, Projekthypothese und Maßnahmen des gelieferten Schiffes aufbewahrt werden. Bei der Prüfung müssen die Beladung und die Bereiche, für die die Anlage ausgewählt wurde, reproduziert werden, da eine isolierte Demonstration die Anforderungen an Fahrt und Stopp nicht verschließt. Instrumente, Systemsensoren und Besatzungsbeobachtungen werden synchronisiert, aber nicht verwirrt, so dass der wahrgenommene Komfort, die gemessene Bewegung und der technische Status unterschieden werden können. Wenn der Meereszustand keine repräsentative Überprüfung zulässt, bleibt das Protokoll mit einem neuen Termin offen, anstatt das Fehlen von konformen Daten zu transformieren. Die gleiche Disziplin gilt nach jeder Korrektur von Software, Sensoren, Anhängen, Gründung oder Verteilung der Massen, die das Ergebnis verändern können.
Identifizieren Sie die vollständige Konfiguration
Die Karte zeichnet Familie, Modell, Menge, Serien, Leistung, Hardware, Software, Display, Sensoren, Zubehör und manuelle Überprüfung auf. Bei mehreren Systemen wird die Rolle und Adresse jeder Einheit angegeben und die Logik, die sie koordiniert. Optisch ähnliche Komponenten sind nicht vereint, da sich Drehmoment, Spannung, Umsetzung und Kompatibilität ändern können. Jeder Ersatz generiert eine Überarbeitung der Karte, bevor mit der Installation oder Kalibrierung fortgefahren wird.
Entlastung und objektive Bedingungen
Das Relief umfasst Betriebsverdrängung, Massenverteilung, Hungerformen, Nutzungsgeschwindigkeit, Räume, Struktur, Energie und störende Pflanzen. Der Kunde beschreibt Meer, Roll, Liegeplatz, Ankerplatz, Kreuzfahrt und Aktivitäten, die verbessert werden müssen. Messdaten, Yard-Dokumente und Schätzungen werden separat gekennzeichnet, um unterschiedlichen Informationen nicht die gleiche Zuverlässigkeit zu verleihen. Die Auswahl bleibt ausgesetzt, wenn es eine Variable gibt, die in der Lage ist, das Modell, die Menge oder die Position zu ändern.
Überprüfen Sie die Größenberechnung
Das Dokument muss Boot, Konfiguration, Algorithmus oder Methode, Hypothese, gewähltes Modell und Bedingungen für die erwartete Leistung identifizieren. Die indikative Länge des Bereichs ersetzt nicht die Verschiebung, die Wankperiode, die Geometrie und das Ziel der einzelnen Einheit. Für Quick Gyro kommt es vor, das Modell zu paaren; für Oberfläche und Position Viator; für Intercepta Geometrie und Kapazität der erwarteten Serie. Gewichtsrevisionen oder -layouts öffnen die Berechnung vor dem Legen wieder.
Konformitätsmatrix
Jede Anforderung erhält Dokument, erwarteten Wert, erkanntes Ergebnis, Werkzeug, verantwortliches Datum und Ergebnis. Die Abschnitte sind Struktur, mechanisch, dichtend, elektrisch, Kühlung, Steuerung, Netzwerk, Kalibrierung, Prüfung und Wartung. Eine einfache Zündung schließt nicht die Konformität eines Systems, das von Bewegung, Sensoren und Bedingungen des Meeres abhängt. Kritische Anomalien setzen die Beförderung zur Abhilfe aus und neue Beweise werden aufgezeichnet.
| System | Projektentscheidung | Überprüfung der Entscheidung |
|---|---|---|
| Gyroskop | Paar, Gewicht, Volumen, Leistung, Kühlung und Fundament | Berechnung für das Boot und Prüfung unter den angegebenen Bedingungen |
| Kiefer | Oberfläche, Position, Ausführung, Durchfahrt des Schiffskörpers und Schutz | Installation, Kalibrierung, Abdichtung und Prüfung in verschiedenen Phasen |
| Interceptor | Sterngeometrie, Laufen, Aktuator, Steuerung und Integration | Asset, Response, Symmetrie und Verhalten in Virata |
| Kontrolle | Sensoren, Displays, Netzwerke, Modi und Alarme | Autotest, gestörter Modus und Testaufzeichnung |
| Lieferung | Schemata, Handbücher, Wartung, Ersatzteile und Garantie | As-built Paper und unterzeichnete Akzeptanzkriterien |

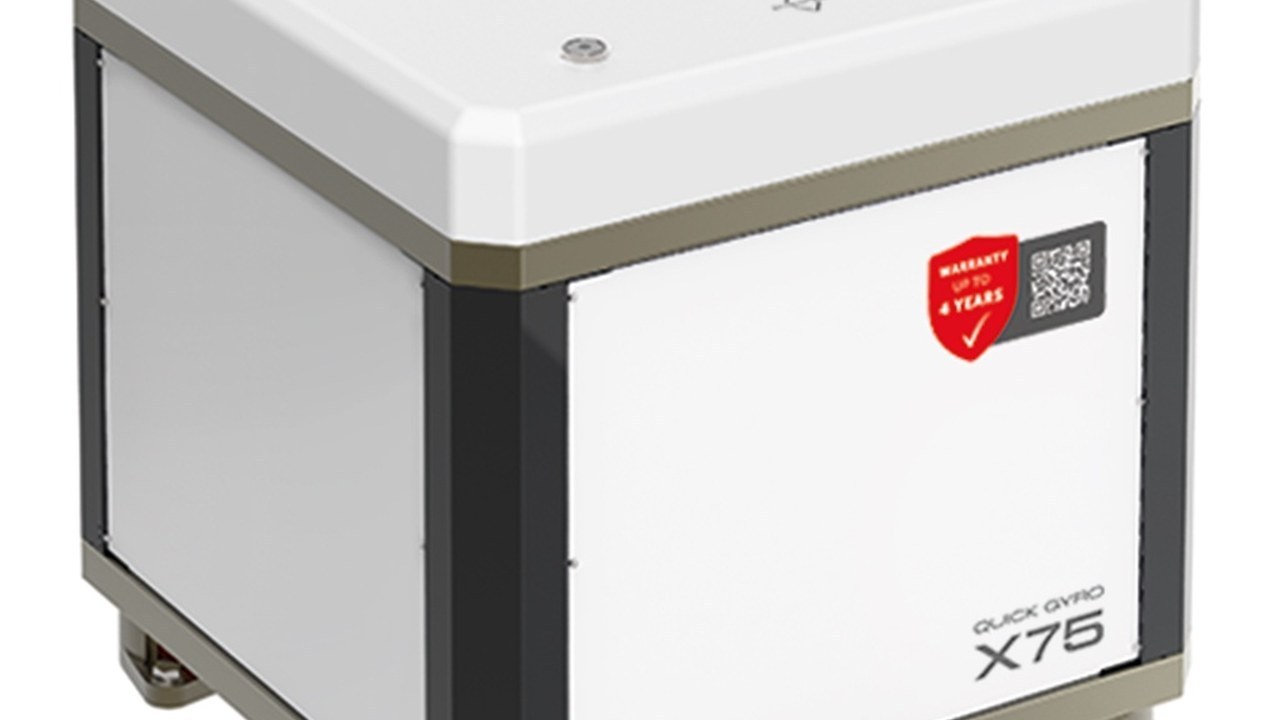

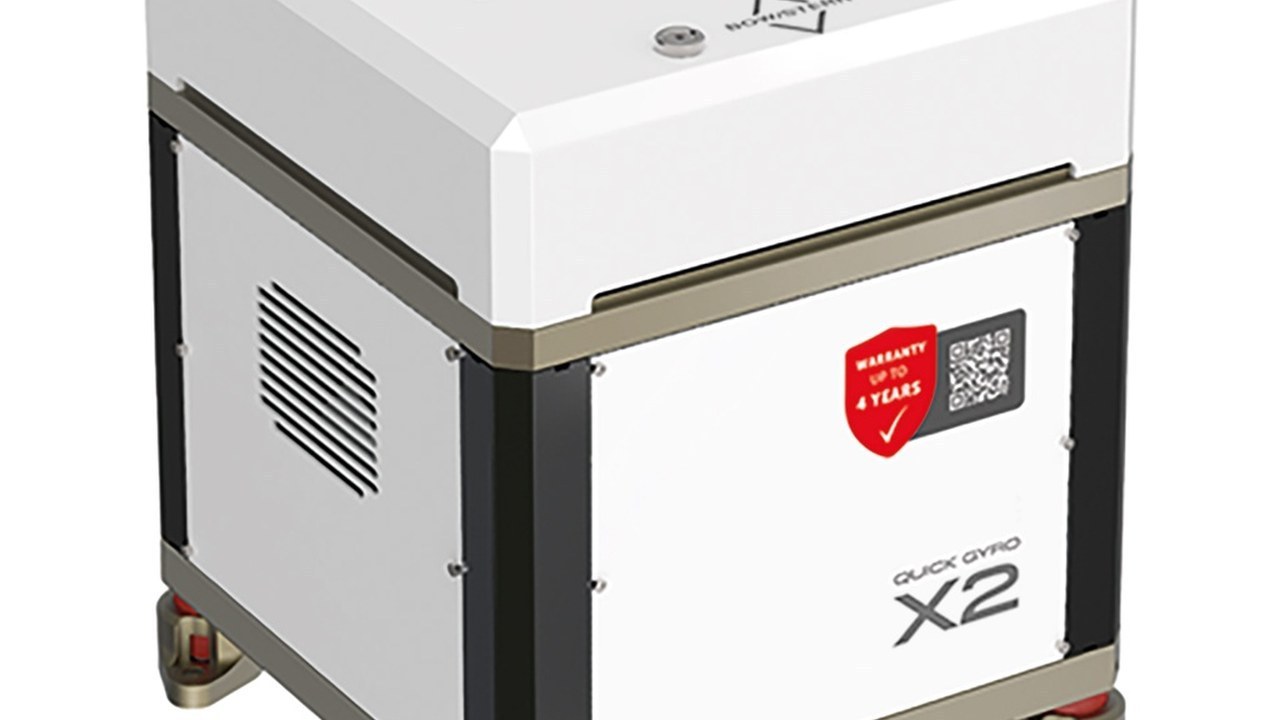

Quick Gyro: Modell und Fundament
Code und Tag werden mit der Berechnung verglichen und die DC- oder AC-Variante tatsächlich bestellt. Fundament, Stützfläche, Befestigungen, Materialien und Lastübertragung folgen dem genehmigten Projekt. Position und Orientierung werden vor und nach dem Anziehen gemessen, um Sicherheitsräume und Interferenzfreiheit zu überprüfen. Bilder und Bedienelemente gehen dem Schließen des Faches voraus und bewahren, was nicht mehr sichtbar ist.
Bewegungs- und Entnahmeweg
Gewicht, Baricentre, Hebepunkte und Ausrüstung werden beim Einsteigen und Positionieren ohne Improvisation berücksichtigt. Der Techniker überprüft Türen, Türen, Strukturen, Ausstattung und Kapazität des Hebemediums entlang der gesamten Route. Die zukünftige Entfernung hält einen praktikablen Raum und Auslasspunkte zugänglich auch nach der Fertigstellung des Innenraums. Jedes vorübergehend entfernte Element wird ohne Abschlussinspektionen oder Belüftung wiederhergestellt.
Gleichstrom- oder Wechselstromversorgung
Schema und Tag Set Spannung, Schutz, Sägen, Leiter, Umwandlung und mögliche Lastpriorität. Strom, Spitzen, Abfall, Temperatur, Weg und Verlegung gehen in die Dimensionierung ein und werden im Betrieb überprüft. Batterien, Generatoren, Ladegeräte, Wechselrichter oder Generatoren gehören zum Test, wenn sie das System wirklich mit Strom versorgen. Eine vorläufige Quelle kann die Grenzen der gelieferten Architektur nicht maskieren.
Lüftung, Kühlung und Lenz
Das Kompartiment wird auf Luftein- und -ausgänge, Temperaturen, Drainage, Verschmutzung und Zugang zu den im Handbuch angegebenen Punkten überprüft. Condottes, Lüfter oder dedizierte Schaltungen werden unter den anspruchsvollsten Bedingungen des Projekts identifiziert und getestet. Wasser, Dämpfe, verstopfte Filter und andere Geräte in der Nähe sind ohne Inspektion nicht ausgeschlossen. Alarme und Wärmeschutz werden beobachtet, ohne Schwellenwerte zu erzwingen oder die Sicherheit zu deaktivieren.

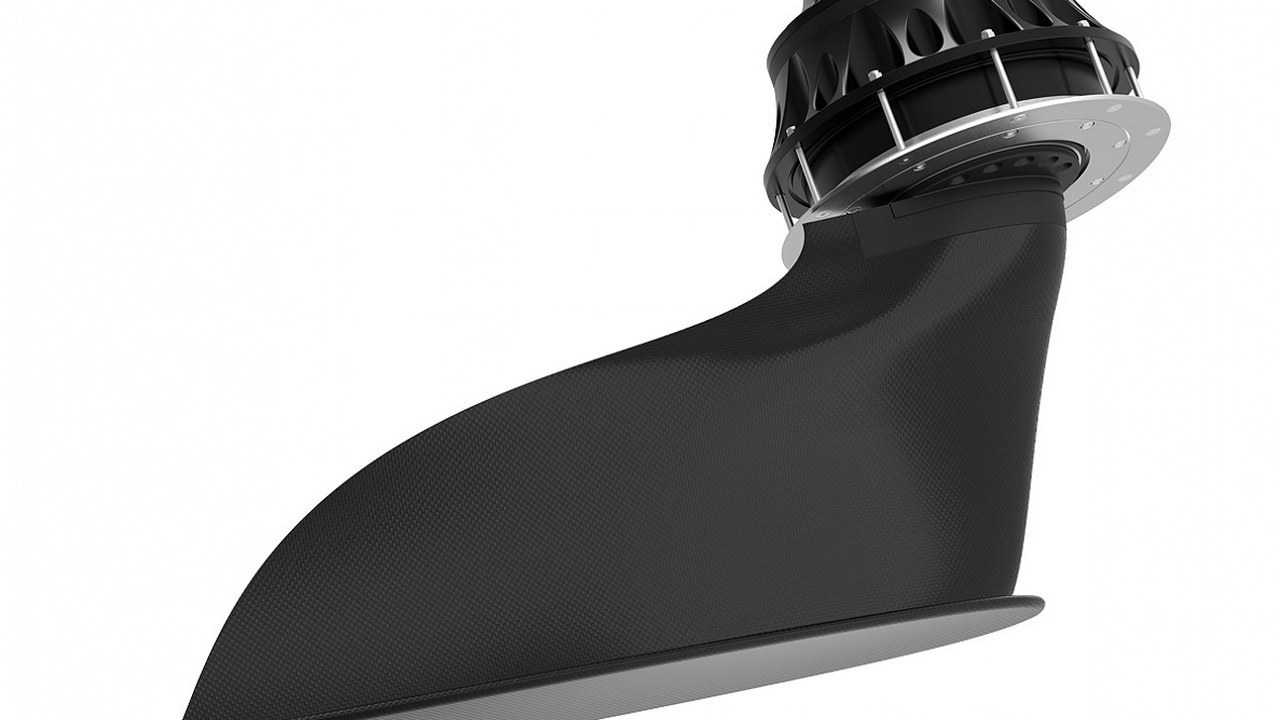

Viator: Rumpfdurchgang und Struktur
Modell, Oberfläche, Seite und Lage der Flosse müssen der Berechnung und den genehmigten Zeichnungen entsprechen. Schneiden, Abstützung, Abdichtung, Aktuator und Verbindungen werden für Materialien, Kontingente, Befestigungen und durchgeführte Kontrollen dokumentiert. Der Außenbereich wird im Vergleich zu Propellern, Thymianen, Steckdosen, Schlittschuhen, Alge und möglichen Stößen überprüft. Vor dem Start werden Schutz, Bewegungsfreiheit und interner Zugang bestätigt.
Atuator, Motor und sichere Position
Motoren, Reduzierer, Steuergeräte und Anschlüsse erhalten Identität, Schlösser und Referenzen, die mit dem Schema übereinstimmen. Rasse und Rotation werden nur nach dem Verfahren getestet und halten Menschen und Werkzeuge aus der gefährlichen Zone heraus. Die Reaktion auf Stromausfall oder Kommunikation wird mit dem vom Hersteller angegebenen Modus verglichen. Die Lage der Anhänge muss während des Fehlers, der Befestigung, des Stopps und der Wartung bekannt sein.

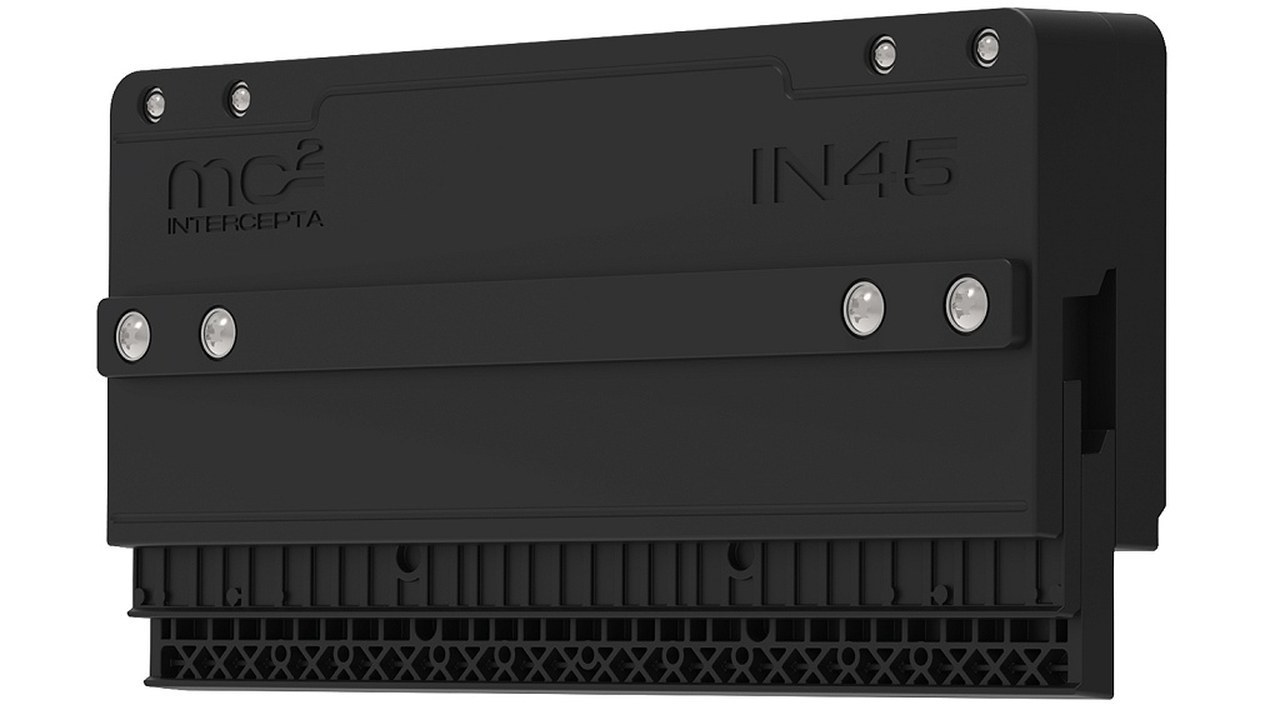

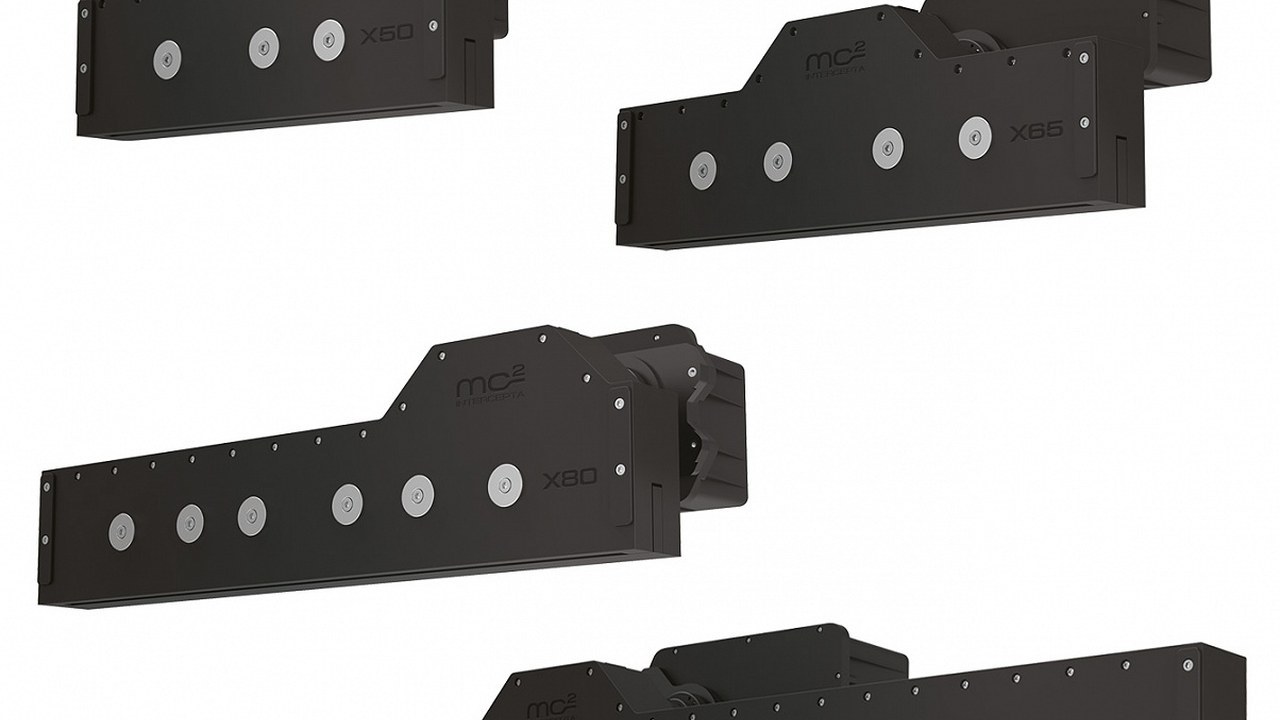

Intercepta IN und X: nicht verwechseln
Die offizielle IN-Serie integriert den elektrischen Aktuator und enthält verschiedene Modelle, während das X die Anpassung an den internen Motor ermöglicht. Bei dem Verfahren werden Serie, Größe, Position, Stromversorgung, Aktuator und Zentraleinheit beibehalten, ohne dass die Verlegung von einer Familie zur anderen erweitert wird. Spiegel, Unterstützung, Halten, Laufen und Zugang werden vor dem Bohren oder Schließen des Bereichs überprüft. Die scheinbar einfache Installation bleibt ein aktives System, das auf Sensoren und Kalibrierung angewiesen ist.
Sensoren und Zentraleinheiten

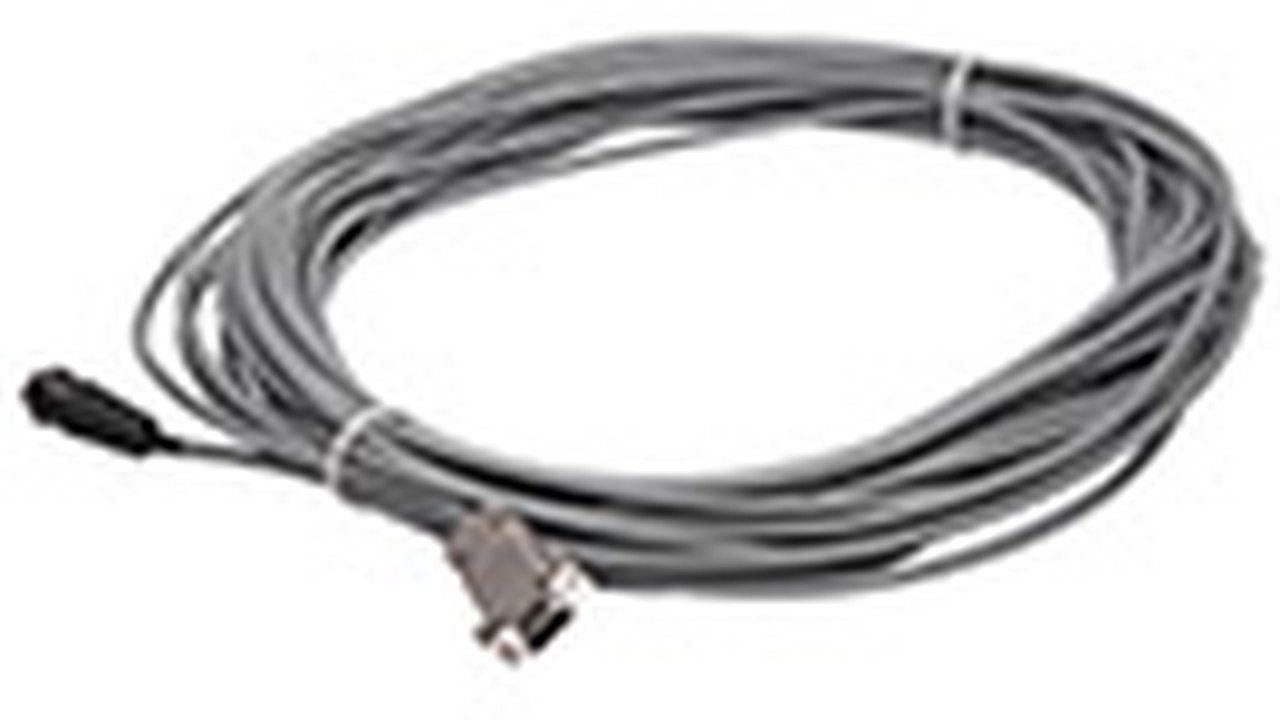

Position, Ausrichtung, Befestigung und Referenz der Sensoren müssen dem Konfigurationsvorgang entsprechen. Verdrahtung und Netzwerk werden zur Abschirmung, Terminierung, Stromversorgung, Identifizierung und Schutz gesteuert. Die Zentraleinheit muss zugänglich bleiben und Version, Status und Diagnose ohne Demontage anzeigen. Ein ausgetauschter Sensor erfordert eine neue Überprüfung oder Kalibrierung, wenn erwartet, nicht das einfache Zurücksetzen des Steckers.
Display, QNN und Software

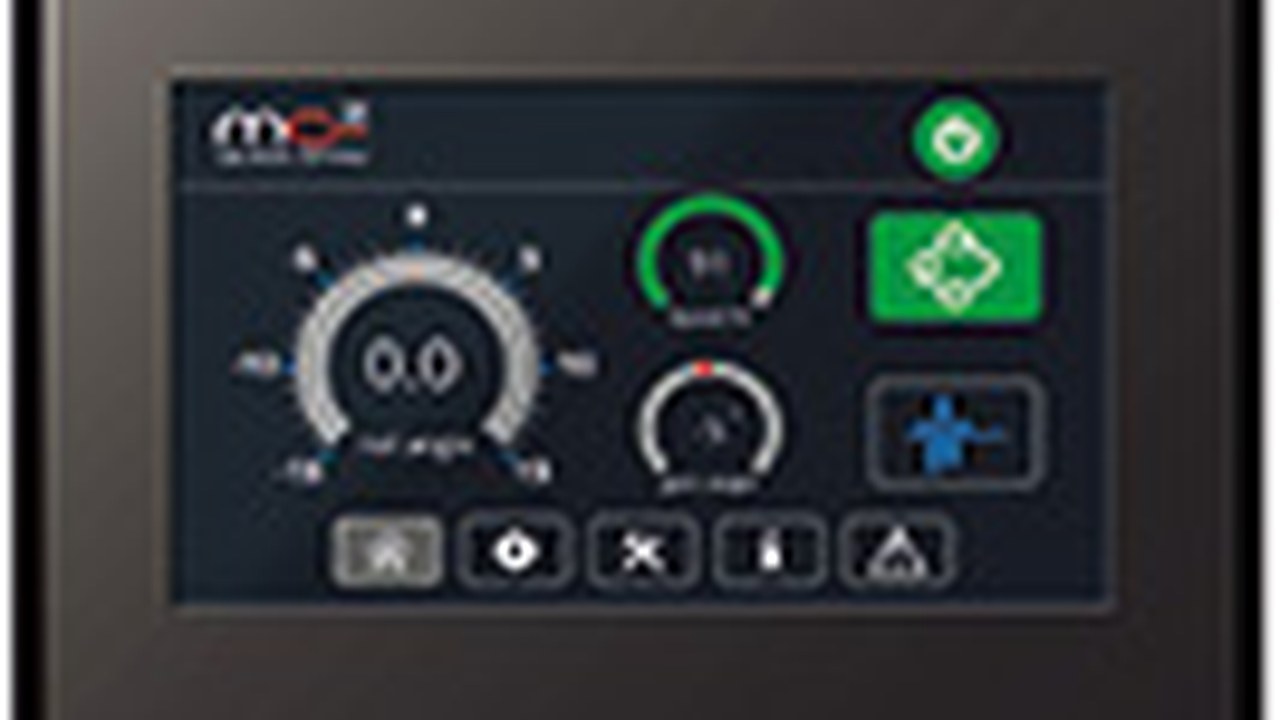

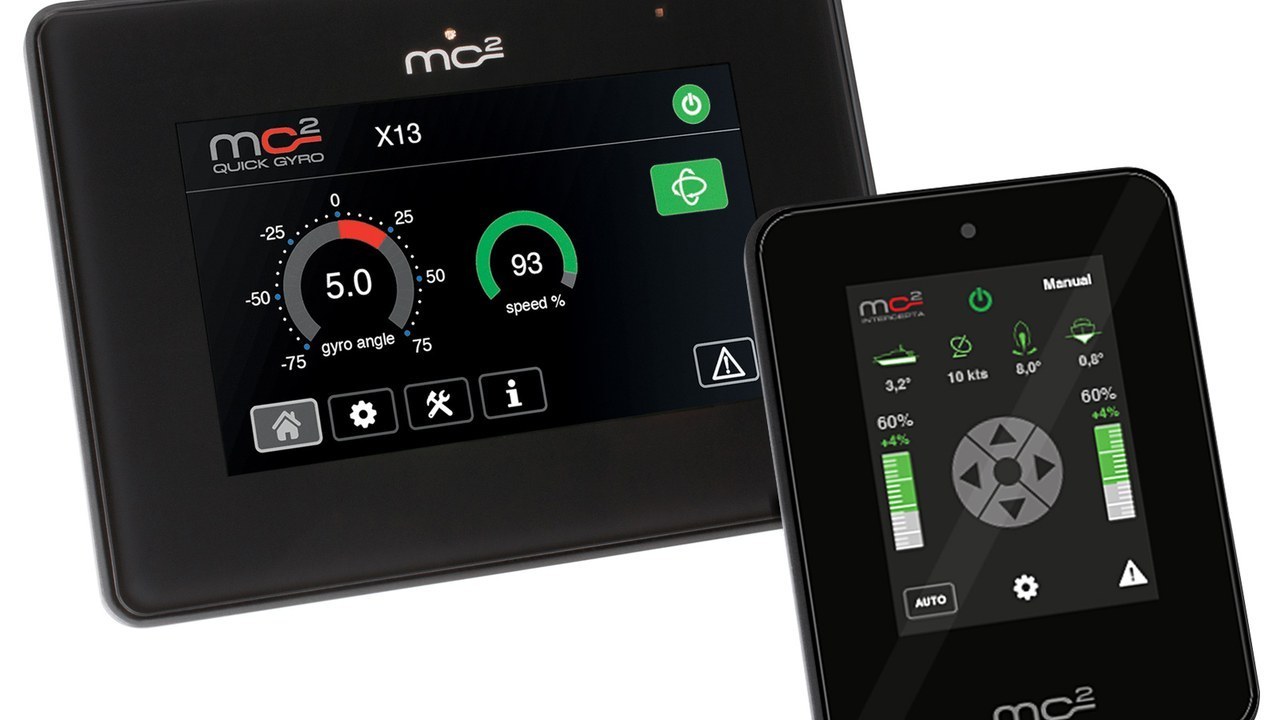

Remote-Panel, MC2-Netzwerk und QNN-Integration werden für Modell, Version, Kompatibilität, Adressen und aktivierte Funktionen aufgezeichnet. Die offizielle Liste der kompatiblen Chartplotter bezieht sich auf das Gerät und die tatsächlich installierte Version. Versuchen Sie den lokalen Befehl und das Verhalten, wenn die integrierte Anzeige, das Netzwerk oder das Update nicht verfügbar sind. Backups, Anmeldeinformationen, Konfigurations- und Wiederherstellungsverfahren werden in die endgültige Datei eingegeben.
Feste Kalibrierung
Identität, Richtlinien, Sensoren, Schlagende, Kommunikation, Alarme und Parameter, die für das Verfahren erforderlich sind, treten vor dem Verlassen auf. Das Boot wird unter den erwarteten Last- und Trimmbedingungen transportiert, wobei Elemente aufgezeichnet werden, die die Referenz beeinflussen können. Standardwerte werden nicht als kalibriert akzeptiert, nur weil das System keinen Fehler meldet. Jede nachträgliche Änderung an relevanten Sensoren, Anhängen oder Massen öffnet die Überprüfung wieder.
Versuchen Sie es in der Navigation
Das Protokoll legt Striche, Geschwindigkeit, Route, Meer, Wind, Last und Modi fest, die vor der Abfahrt verglichen werden sollen. Die Bewegung mit ausgeschaltetem und eingeschaltetem System wird aufgezeichnet, wenn die Sicherheit und das Verfahren dies zulassen, wodurch Vergleiche auf verschiedenen Wellen vermieden werden, die als gleichwertig dargestellt werden. Systemdaten, unabhängige Instrumenten- und Besatzungsbeobachtungen bleiben synchronisiert. Fahrt, niedrige Geschwindigkeit und Wende nur innerhalb der für die installierte Technologie geltenden Grenzen.
Versuchen Sie den Anker
Für Systeme, die am Anker deklariert sind, gibt es Tiefe, Freiheit um das Boot herum, Wind, Welle, Drift und Anwesenheit von Menschen im Wasser. Der Modus wird gemäß den Vorgaben des Handbuchs aktiviert und überwacht, wobei die Grenzen der Anhänge und Verfahren der Besatzung eingehalten werden. Wahrgenommener Komfort ersetzt nicht die Messung, sondern hilft, das Ergebnis mit dem ursprünglichen Ziel zu verbinden. Ein ruhiger Zustand schließt nicht die Prüfung einer Pflanze, die für ein anderes Meer gekauft wurde.
Alarme und gestörter Modus
Es gibt Kommunikationsverlust, nicht verfügbare Quelle, Schutzeingriffe und simulierbare Alarme in Sicherheit. Der Techniker zeichnet Nachricht, Systemposition, automatische Aktion, verfügbares Kommando und Verfahren für die Besatzung auf. Es wird keine Sicherheit ausgeschlossen oder überbrückt, um den Test abzuschließen. Nach der Wiederherstellung werden Protokolle, Kalibrierung und Rückkehr in den Normalmodus überprüft, bevor das Ergebnis geschlossen wird.
Instandhaltung und Inspektion
Der Plan unterscheidet Besatzungskontrollen, periodische Aktivitäten, Updates, Arbeiten im Wasser und Operationen mit geflügelten Booten. Fundamente, Befestigungen, Lüftung, Dichtungen, Aufhänger, Aktoren, Verkabelungen, Sensoren und Software folgen dem installierten Modell. Ersatzteile, Werkzeuge und Unterstützung werden im Konfigurations- und Navigationsbereich ausgewählt. Jede Intervention aktualisiert das Register und den nächsten Test, wobei eine nützliche Geschichte für die Diagnose beibehalten wird.
Papier und Annahmekriterien
Die Datei sammelt Berechnung, Zeichnungen, Muster, Handbücher, Serien, Software, Fotos, Kalibrierung, Messungen, Wartung und Garantie. Akzeptanzkriterien geben die vereinbarten Bedingungen, Methoden, Schwellenwerte oder Ergebnisse und die Haftung für etwaige Korrekturen an. Vorläufige Dokumente werden ersetzt, ohne die Verbindung zur während der Arbeit verwendeten Überarbeitung zu verlieren. Die Lieferung erfolgt nach einem neuen Test der Heilmittel und der praktischen Schulung der Besatzung.
Betriebsurteil
Ein Stabilisator passt sich an, wenn Modell, Berechnung, Struktur, Energie, Kontrolle und Verhalten zur gleichen verifizierten Konfiguration gehören. Quick Gyro, Viator und Intercepta erfordern unterschiedliche Diagnosewege in mechanischen Teilen, teilen jedoch Rückverfolgbarkeit, Integration und Tests. Maximale Entfernungen und Entfernungsintervalle bleiben Angaben des Herstellers, nicht ersetzt von Tests auf dem Boot. Das Audit wird nur abgeschlossen, wenn das Ergebnis wiederholbar ist und die Datei es der Crew und dem Maintainer ermöglicht, die Nichtverfügbarkeit zu verwalten.
