Ein Triebwerk kann bei der ersten Berührung arbeiten und trotzdem schlecht installiert werden: unzureichende Spannung, Unterwassertunnel, falscher Schutz oder unmögliche Zugänge entstehen oft erst unter Last. Die offizielle Quick-Dokumentation trennt DC, QSY, AC, DC-AC, hydraulische und einziehbare Familien und assoziiert jedes spezifische Kraft-, Kraft-, Schub- und Durchmessermodell. Das technische Verfahren muss daher die genaue Identität der Gruppe wahren und alle um sie herum aufgebauten Schnittstellen überprüfen. Dieses Verfahren begleitet Entlastung, Installation, Messungen, Wasserdichtigkeit und Lieferung, ohne die Leistung zu erfinden, die vom einzelnen Boot abhängt.
Öffnen Sie einen einzigartigen Tab
Die erste Linie erfasst Hersteller, Familie, Vollmodell, Spannung, Leistung, deklarierte Schubkraft, Tunnel, Propeller, serielle und manuelle Revision. Optisch ähnliche Komponenten werden nicht kombiniert, da Schütze, Antriebe, Motoren und Zubehör zwischen den Versionen wechseln können. Die Karte verknüpft Fotos, Messungen, Zeichnungen, Berechnungen und Minuten mit derselben Einheit und demselben Datum. Jeder Ersatz während der Arbeit erzeugt eine explizite Überarbeitung des Dossiers.
Erleichterung vor dem Zitat
Sie messen die Form des Rumpfes, zugängliche Dicken, Schotte, Reservoirs, Einrichtungsgegenstände, Verkabelung und Volumen, die für einen Motor oder einen einziehbaren Mechanismus erforderlich sind. Die Quoten umfassen die Längsposition, die Höhe relativ zum Betriebsschwimmer, den Abstand von den Oberflächen und den Zugang zur Montage und Demontage. Das Relief signalisiert nicht inspizierbare Bereiche und Werkzeuge, die verwendet werden, und vermeidet rekonstruierte Dimensionen von Fotografien. Erst nach diesem Schritt kann der Installateur eine praktikable Lösung, eine konditionierte Variante und eine vorgeschlagene Ablehnung unterscheiden.
Überprüfen Sie die Template Table

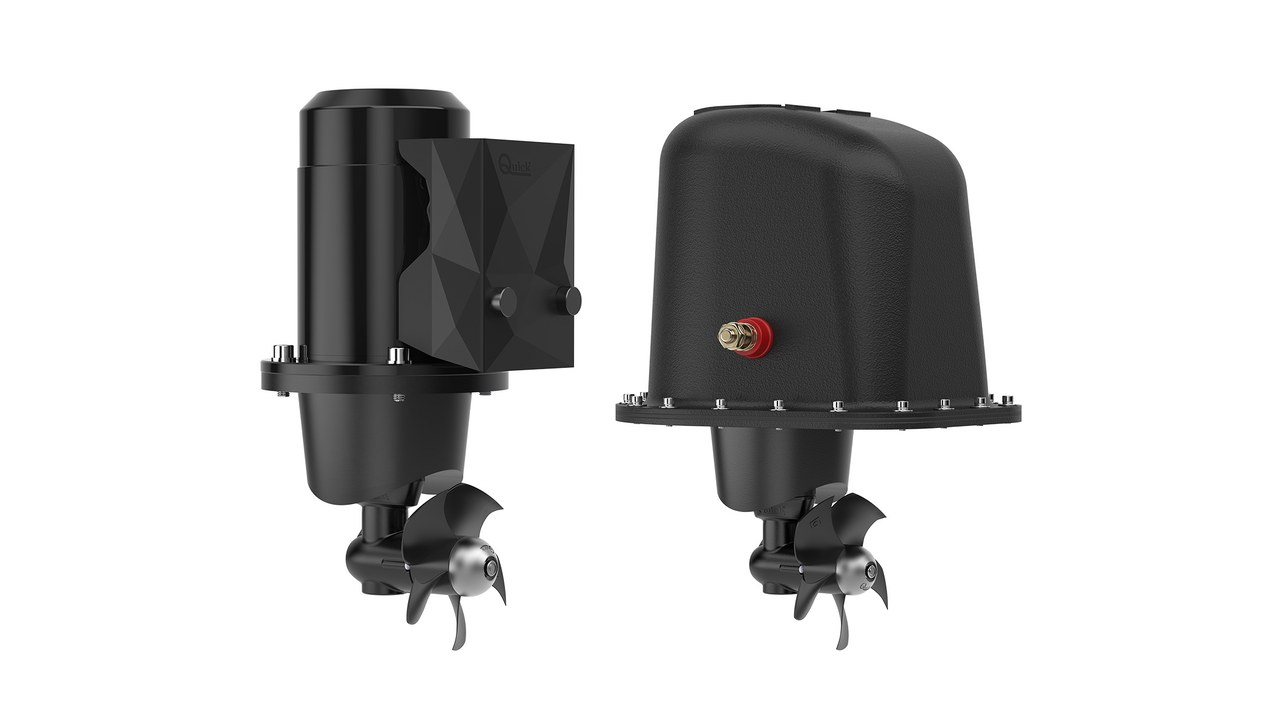

Auf der offiziellen DC-Seite ist der BTQ 110-25 P bei 12 Volt, 1.300 Watt, 25 kgf und 110 mm Tunnel angegeben. Die gleiche Familie klettert durch verschiedene Durchmesser und Konfigurationen bis zu BTQ 300, mit 24 oder 48 Volt Stromversorgung in den aufgeführten Versionen. Daten werden ohne bewegte Kommas, willkürliche Konvertierungen oder Assoziationen zwischen verschiedenen Zeilen transkribiert. Die Reichweite der Bootslänge des Katalogs bleibt indikativ und ersetzt nicht die Dimensionierung des Projekts.
Konformitätsmatrix für Anlagen
Jedes Element erhält Anforderung, Quelle, erwarteter Wert, erkannter Wert, Toleranz, Verantwortung und Ergebnis. Die Blöcke sind Schub, Geometrie, Struktur, Stromversorgung, Befehl, Schutz, Zugang, Test und Dokumentation. Ein ungeprüftes Feld bleibt offen und wird nicht zur Konformität befördert, da die Komponente aufleuchtet. Kritische Nichteinhaltung setzt Tests oder Tests bis zur dokumentierten Abhilfe aus.
| Block | Datum der Festsetzung | Überprüfung der Entscheidung |
|---|---|---|
| Push | Modell, Spannung, Leistung und angegebener Schub | Konfiguration und anwendbare Bedingungen |
| Geometrie | Tunnel, Tauchen, Lage und Struktur | Zitiertes Relief- und Installationsprojekt |
| Energie | Batterien, Kabel, Schutz und Steuerung | Klemmspannung während der Belastung |
| Test | Richtung, Zeiten, Alarme und Festnahme | Trocken- und Wasserminuten |
| Lieferung | Handbücher, Schemata, Ersatzteile und Garantie | Meldung an die reale Anlage |
Tunnel und realer Standort
Innendurchmesser, Länge, Beschläge, Ausrichtung und Tauchgang werden mit den für das Modell geltenden Anweisungen verglichen. Der Techniker überprüft, ob die Öffnung Schotte, Strukturen, Anlagen oder Bereiche, die für die Zuführung bestimmt sind, nicht stört. Simmetry und Edge Finishing werden erkannt, ohne automatisch einen Push-Defekt einer Ursache zuzuschreiben. Vor dem Schließen dokumentieren wir sowohl Gesichter als auch Teile, die unsichtbar werden.
Struktur und Sanierung
Materialien, Vorbereitung, Walz- oder Schweißsequenz, Verstärkungen und Oberflächenschutz müssen zu dem für den Rumpf genehmigten Projekt gehören. Die Kontrolle erfasst die Umweltbedingungen, die erwarteten Partien, die Bediener und die vor dem Abschluss durchgeführten Kontrollen. Entfernte Paneele und Einrichtungsgegenstände werden restauriert, ohne Inspektionen, Abflüsse oder Fluchtwege zu schließen. Wasserdichtigkeit und Kontinuität des Korrosionsschutzes werden vor der Lieferung bestätigt.

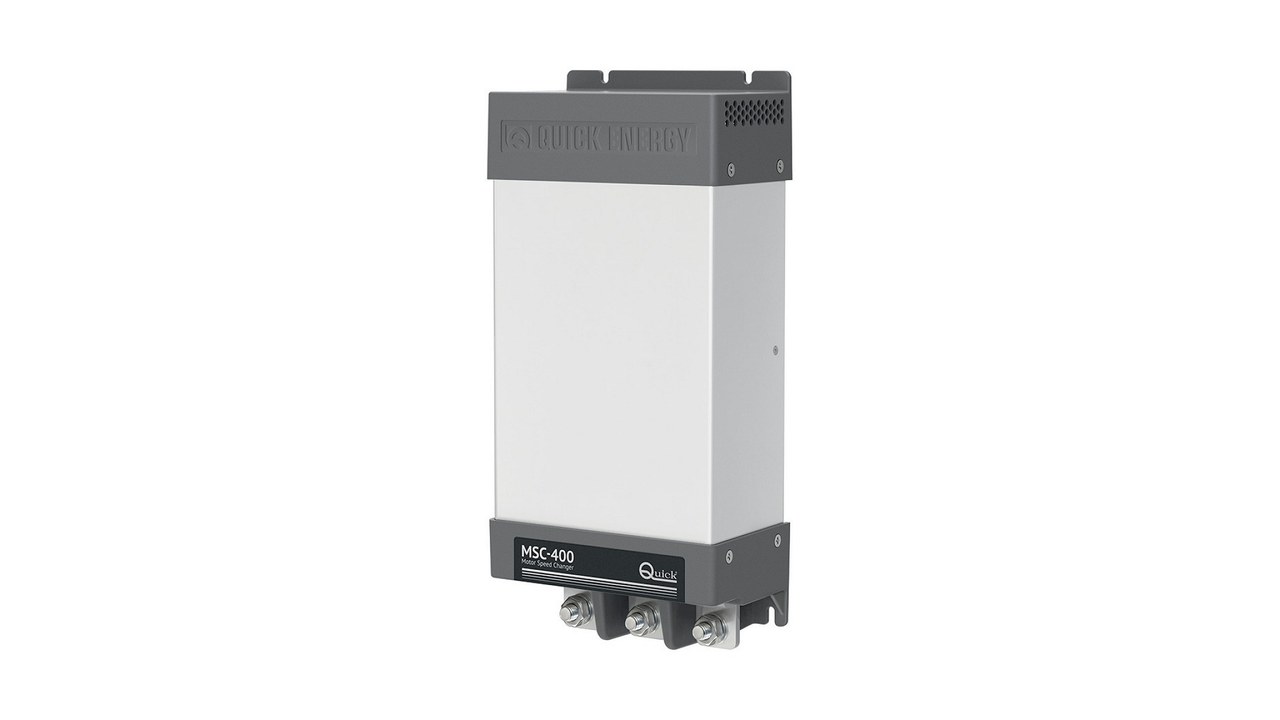

Elektrische Architektur DC

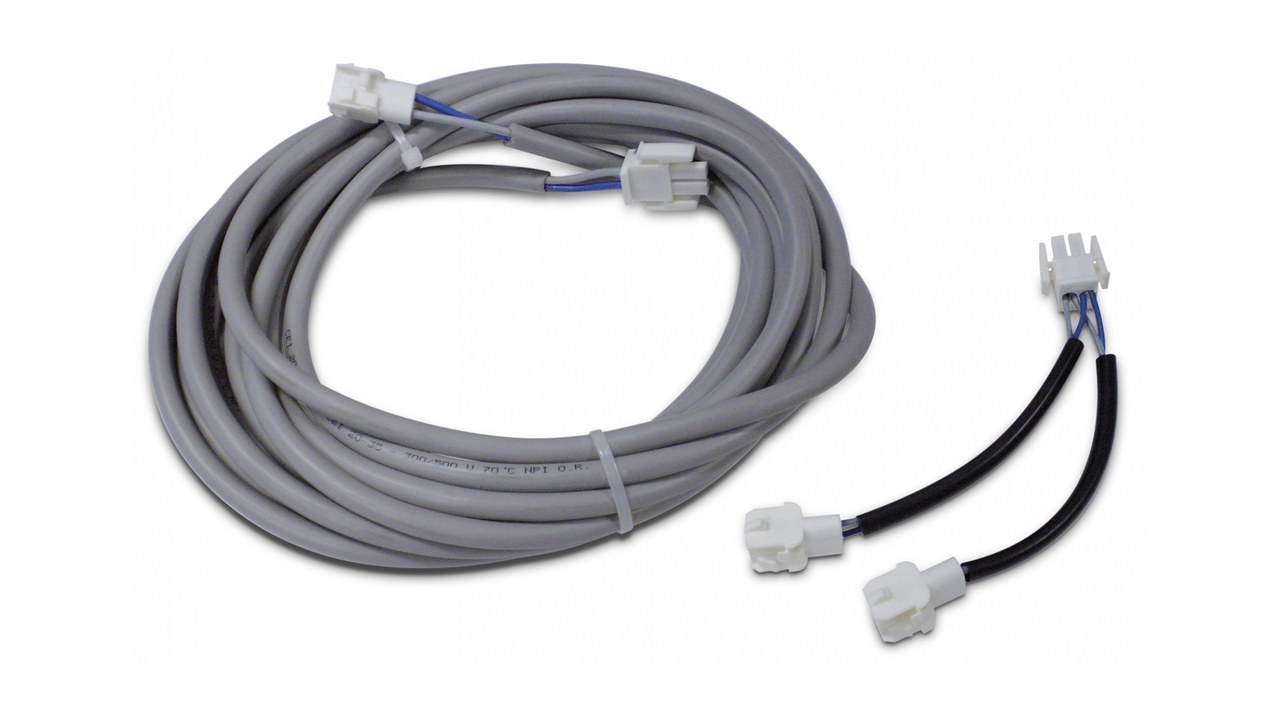

Das Schema identifiziert Batterien, Antrieb, Schutz, Leiter, Gelenke, Stromgerät, Steuerung und Motor mit echten Längen. Der Abschnitt des Kabels kommt von Strom, Weg, erlaubtem Fall, Temperatur, Verlegung und Koordination des Schutzes. Zugängliche Verbindungen erhalten kontrollierte Verriegelung, Umweltschutz und Kennzeichnung im Einklang mit dem Schema. Das Negativ wird nicht als generische Rendite behandelt: Pfad und Verbindungspunkte sind Teil der Maßnahme.
Batterie und Aufladung unter Prüfung
Technologie, Kapazität, verfügbarer Strom, Ladezustand, Temperatur, Befestigung und Belüftung werden für die Bank aufgezeichnet, die den Triebwerk speist. Wenn eine lokale Batterie vorhanden ist, wird die Ladeschaltung unter den vorgesehenen Bedingungen getestet und auf Antrieb und Schutz abgestimmt. Wenn die Quelle entfernt ist, berücksichtigt die Steuerung die gesamte Rückkehr und alle Zwischenverbindungen. Der Test verwendet keine temporäre externe Batterie, die die gelieferte Architektur maskiert.
Messen Sie Spannung und Strom während des Befehls
Die Spannung wird an den Anschlüssen des Motors oder an dem durch das Verfahren angegebenen Punkt gemessen, während die Gruppe in Wasser arbeitet, nicht nur leer. Strom, Dauer, Ladezustand und Temperatur vervollständigen die Daten und ermöglichen es, den Fall entlang der Schaltung zu interpretieren. Instrument, Umfang, Genauigkeit, Position und jetzt werden im Protokoll vermerkt. Ein Out-Schwellenwert führt zu einer Diagnose von Quelle, Leitern, Anschlüssen, Schutz und mechanischer Belastung ohne zufälligen Austausch.

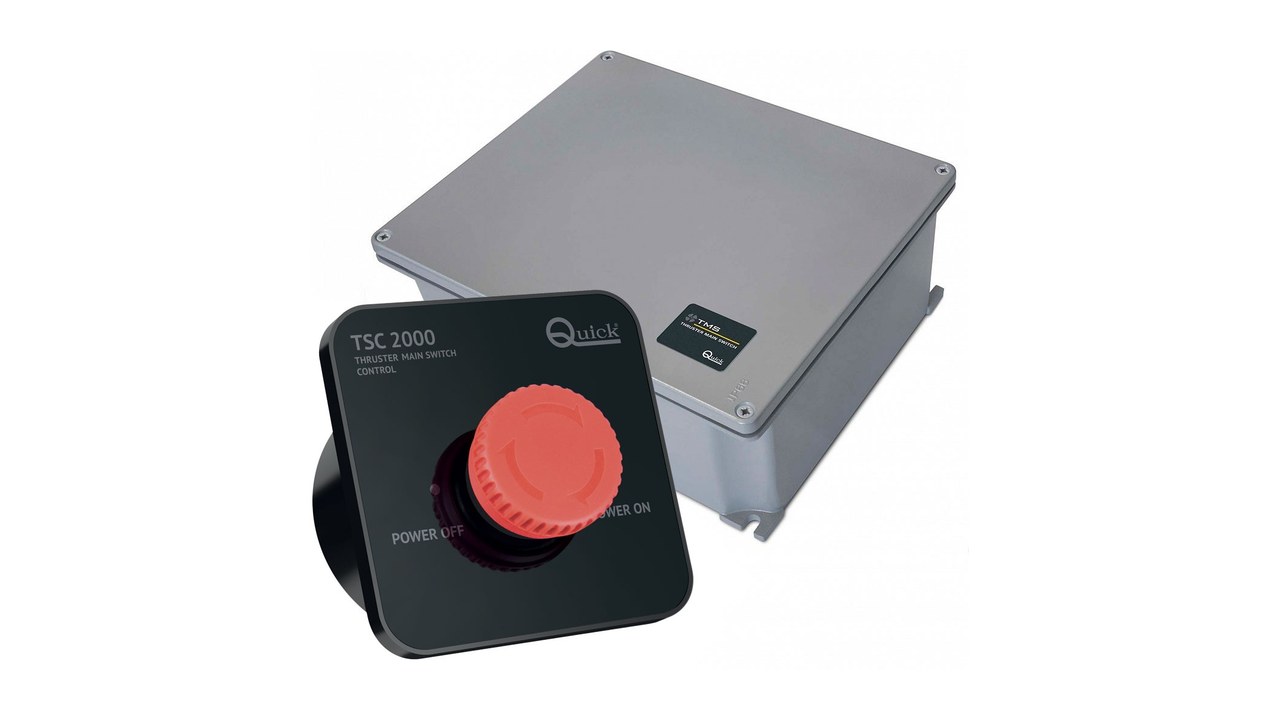

Schutz und Isolierung
Sicherung oder Schalter müssen dem Projekt entsprechen, den erwarteten Ausfall stoppen und mit der Kabelzugriffs- und Herstelleranweisungen koordinieren. Die Isoliervorrichtung muss zugänglich und eindeutig gekennzeichnet sein, ohne dass der Bediener beweglichen Teilen ausgesetzt ist. Verhalten tritt nach Eingriff, Reha oder Verlust der Quelle auf und vermeidet vorübergehende Brücken an Bord. Beschriftungen und Diagramme geben an, welcher Teil möglicherweise gefüttert wird.
Fest- und Fernbedienung

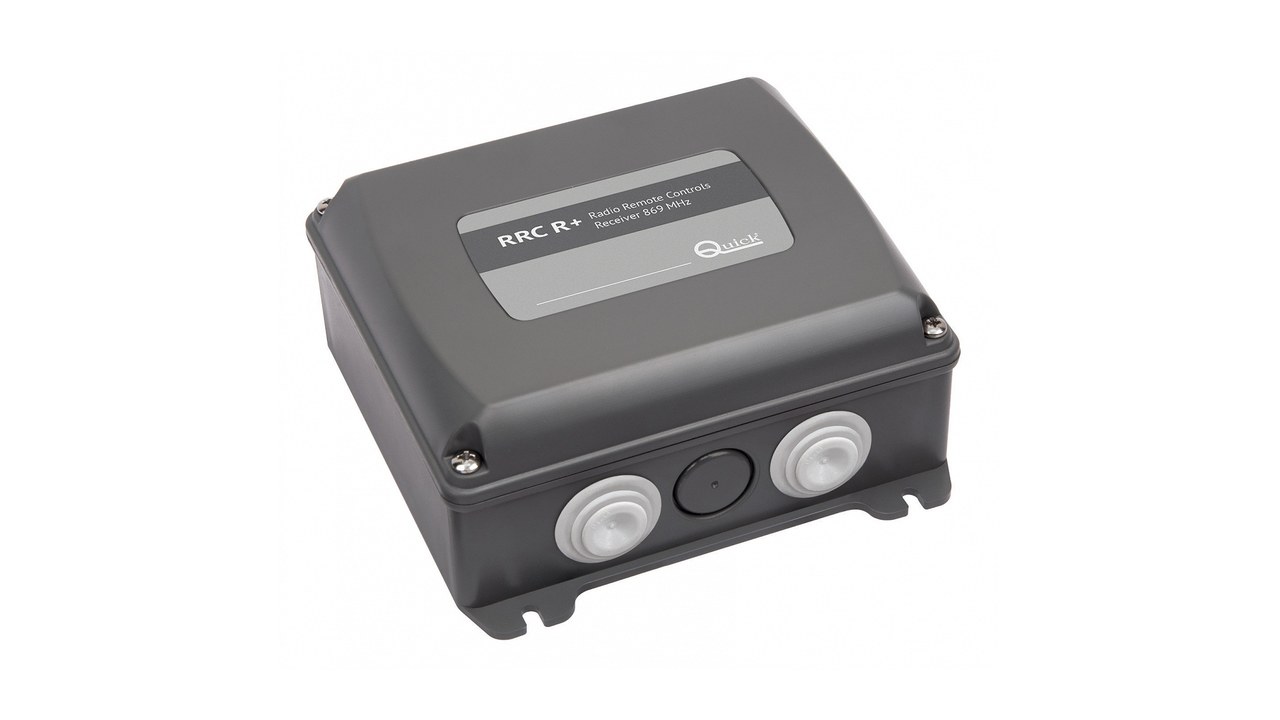

Jeder Pfosten wird links und rechts getestet, um die Übereinstimmung zwischen Indikation, Bewegung und Reaktion der Gruppe zu überprüfen. Konsensus, Verzögerungen, Berichte, Timeouts und die Verwaltung simultaner Befehle werden mit dem Konfigurationshandbuch verglichen. Die offizielle Funksteuerung wird als zusätzliche Schnittstelle behandelt: Paarung, Batterie, Betriebsfluss und Signalverlust treten in den Test ein. Die Lieferung unterhält immer einen kontrollierbaren Ablauf, auch wenn die Fernbedienung nicht verfügbar ist.
Retractable: Überprüfen Sie den gesamten Zyklus
Für eine BTR oder eine andere einziehbare Gruppe reicht es nicht aus, die Drehung des Propellers zu überprüfen: Öffnen, Position, Zustimmung, Betrieb, Stopp und Rückgabe bilden nur eine Sequenz. Vano, Drainage, Dichtungen, Sensoren, Aktuator, mobile Teile und Verschluss werden an zugänglichen Orten überprüft. Sie simulieren Stromverlust und unterbrechen den Befehl nur nach dem sicheren Verfahren des Herstellers. Jede Anpassung wird vor dem Start oder der Annahme aufgezeichnet und reproduziert.

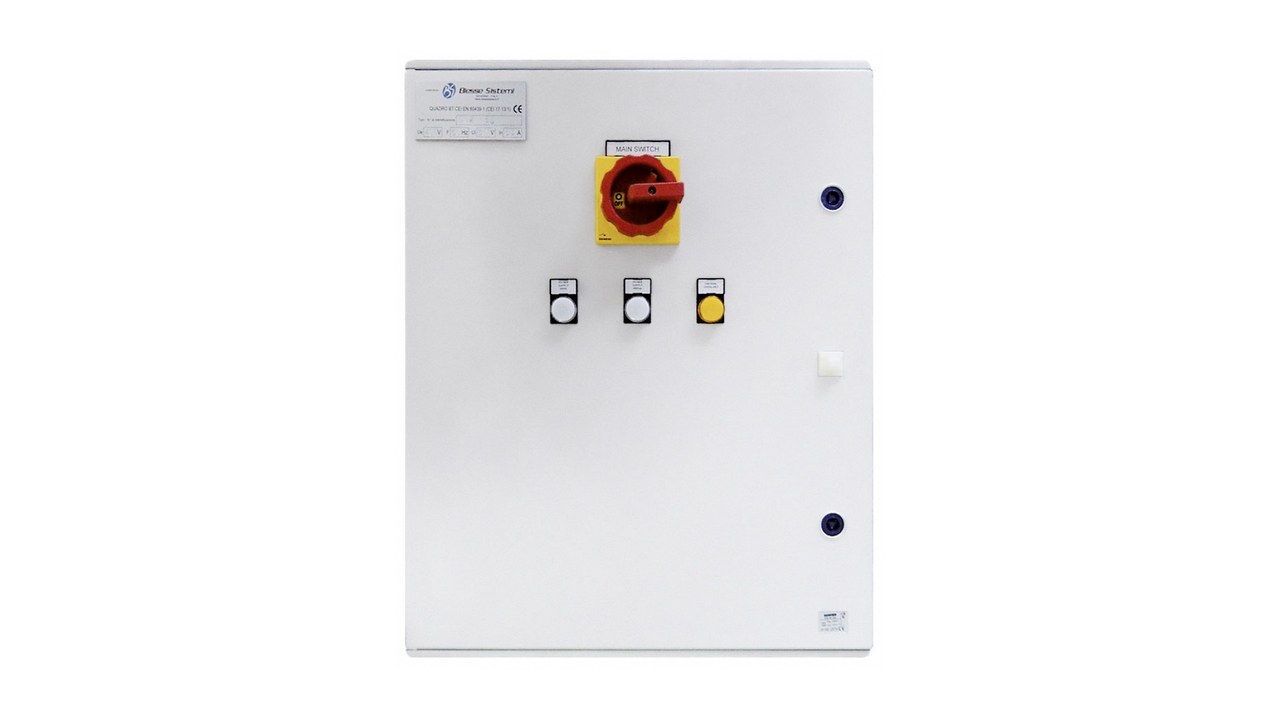

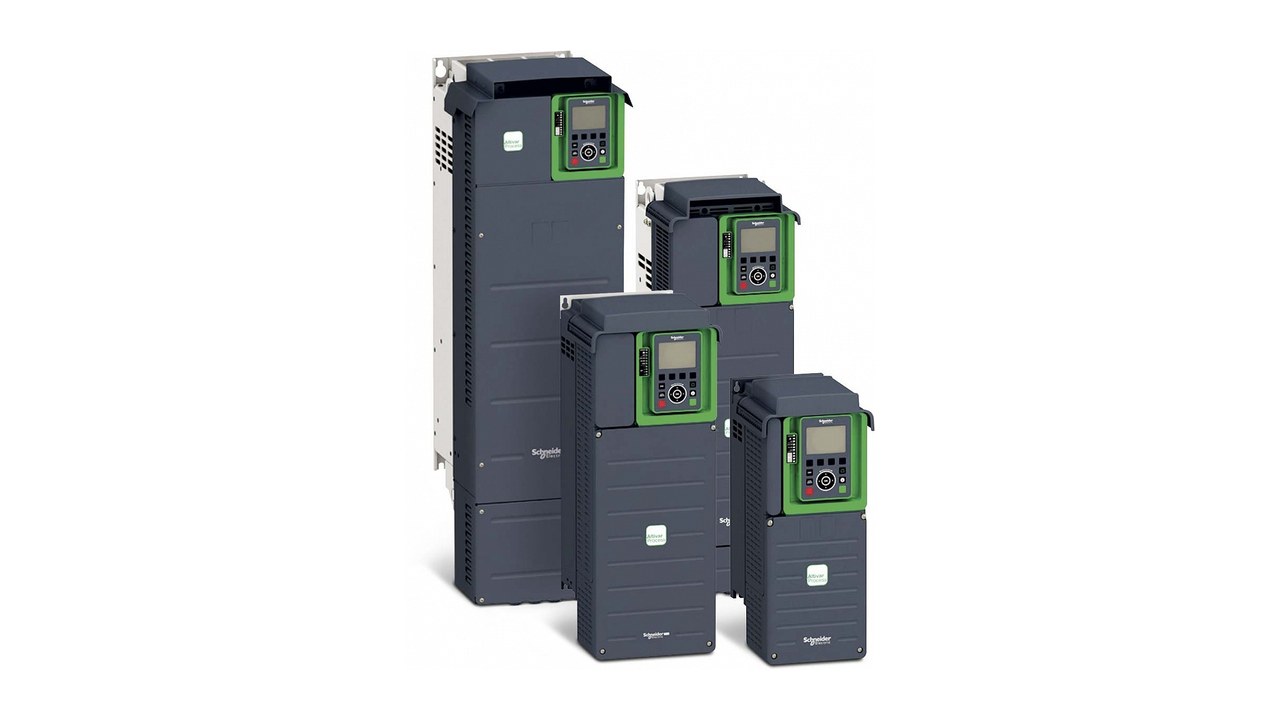

AC und DC-AC: spezielle Prüfungen
Die offiziellen Seiten zeigen Wechselstromsysteme bei 400 oder 690 Volt und DC-AC-Familien, so dass Fähigkeiten und Schutzmaßnahmen nicht von der kleinen DC-Anlage ausgeliehen werden können. Quadrate, Umwandlung, Isolierung, Erdung, Kühlung, Verriegelung und Lastpriorität erfordern Schemata und qualifiziertes Personal. Das Testen zeichnet den Netzwerkstatus, aktive Quellen und andere Lasten auf, während der Befehl erforderlich ist. Ein Funktionstest ohne diese Bedingungen zeigt keine Verfügbarkeit bei realen Manövern.

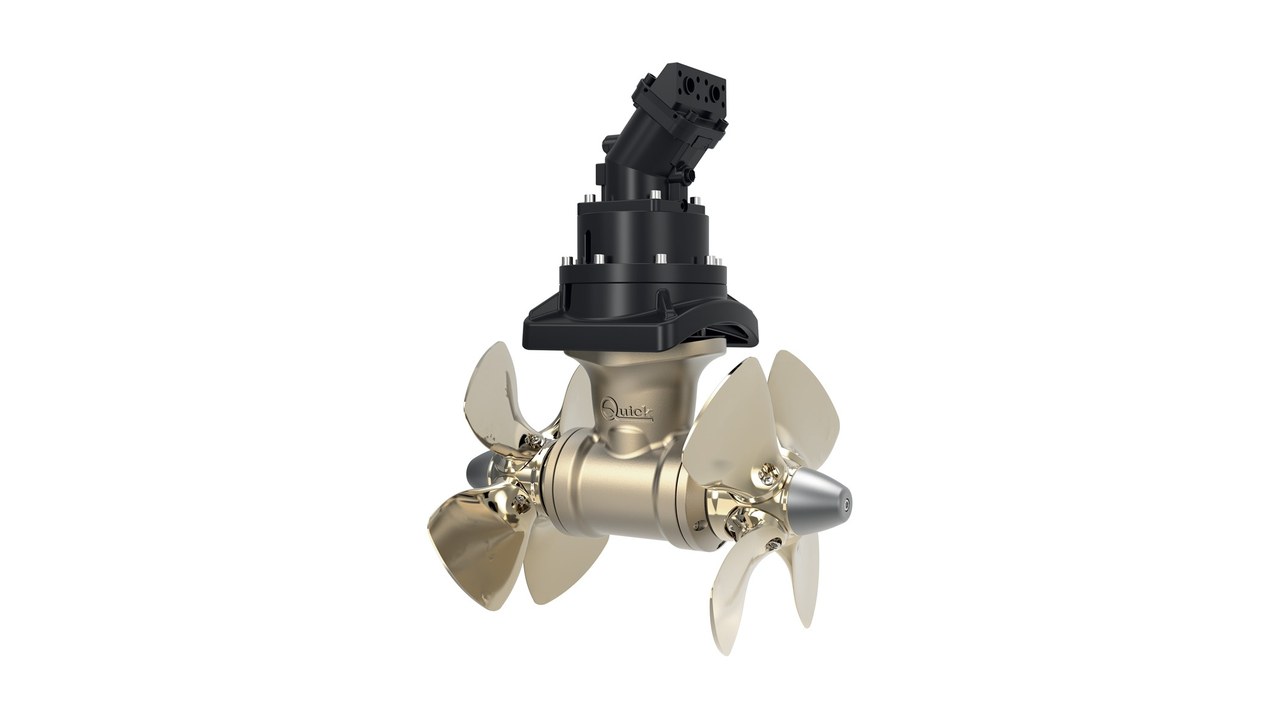

Hydraulisch: Druck, Durchfluss und Reinigung
Ein Hydrauliksystem verbindet Pumpe, Tank, Filtration, Rohre, Ventile, Motor und Steuerung; jede Schnittstelle kann die Leistung einschränken. Druck, Durchfluss, Temperatur und Quellbedingungen werden an den bereitgestellten Stellen gemessen, wobei Werkzeuge und Werte für das Projekt verwendet werden. Stützen, Krümmungsstrahlen, Reibungsschutz, Verluste und Wartungszugänge werden kontrolliert. Verunreinigungen oder Luft im Kreislauf werden nicht durch versehentlich ansteigende Zeiten oder Druck ausgeglichen.
Trockentest vor varo
Mit freiem Propeller und gemäß den Einschränkungen des Handbuchs überprüft das trockene Verfahren Identität, Schlösser, Isolierung, Kontinuität der Kontrollen und Logik, ohne unsachgemäße Lasten aufzuerlegen. Kinematismus und Sensoren werden nur unter den vom Hersteller genehmigten Bedingungen kontrolliert. Sie bestätigen Richtung, Beschriftungen, Stopp und Zugang zum Abschnitt und zeichnen jede Anomalie auf. Die Trockenprüfung bereitet das Valo vor, ersetzt jedoch nicht Maßnahmen und Verhalten im Wasser.
Wasserprüfung mit aufgezeichneten Bedingungen
Vor dem Befehl kontrollieren Sie Lecks, Zustand der Lenz, Spannung oder Hydraulikkreis und Öffnungsfreiheit. Die Tests auf beiden Seiten verwenden Sequenzen und Dauern, wobei Pause und Überwachung durch die Dokumentation erforderlich sind. Wind-, Strom-, Verdrängungs-, Tauch- und Hungerstatus werden festgestellt, um unkontextuelle Vergleiche zu verhindern. Wahrgenommener Schub, Lärm und Bewegung des Bootes integrieren, ersetzen aber nicht die instrumentellen Parameter.
Fehlerszenarien und gestörte Betriebsarten
Der Techniker überprüft den Kontrollverlust, den Schutzeingriff, die Niederspannung, den Alarm, den Ausfall der Rückkehr oder die nicht verfügbare Quelle im Rahmen eines sicheren Tests. Die Besatzung muss wissen, wann sie die Versuche stoppen und zu Hauptantrieb, Spitzen, Wind und externer Unterstützung zurückkehren muss. Das Verfahren vermeidet den Zugang zu Propellern oder mobilen Teilen, bis Kraftstoffe und Restenergien isoliert sind. Jedes Szenario erzeugt konkrete Maßnahmen, keine allgemeine Aufforderung, das Handbuch zu konsultieren.
Lärm, Vibrationen und Grunddiagnose
Eine erste Referenz wird mit Boot, Position, Spannung, Dauer und bekannten Bedingungen aufgezeichnet, so dass zukünftige Variationen beobachtbar werden. Unregelmäßiger Lärm kann von Strömung, Verschmutzung, Propeller, Befestigung, Struktur oder Leistung abhängen und erhält keine Ursache ohne Überprüfung. Nach der Installation werden Öffnungen, Propeller, Spiel und zweiter manueller Schaden überprüft, während Sie an Bord Schlösser und Verbindungen steuern. Die Diagnose geht von den einfachsten und sichersten Daten bis zur autorisierten Demontage.
Wartung und Ersatzteile
Der Kalender unterscheidet Inspektionen vor der Abfahrt, periodische Kontrollen, saisonale Aktivitäten und Arbeiten mit Booten außerhalb des Wassers. Fouling, Anoden, falls vorhanden, Propeller, Tunnel, Dichtungen, elektrische oder hydraulische Komponenten und versenkbarer Mechanismus folgen der Modelldokumentation. Ersatzteile und Werkzeuge werden entsprechend der Möglichkeit des Eingreifens der Besatzung und der Verfügbarkeit im Navigationsbereich ausgewählt. Jede Intervention aktualisiert Datum, Stunden oder Zyklen, wenn verfügbar und Ergebnis des nächsten Tests.
Papier und Annahmekriterien
Die Lieferung umfasst Handbücher, geplante Aussagen, Zeichnungen, Diagramme, Berechnungen, versteckte Fotos, Maßnahmen, Minuten, Wartung und Garantie. Der Vertrag definiert die korrekte Richtung, die Abwesenheit von Verlusten, die akzeptablen elektrischen oder hydraulischen Werte, den Betrieb von Alarmen und die Schließung von Defekten. Installateur und Ergänzung geben ihre jeweiligen Verantwortlichkeiten an, ohne offene Schnittstellen zu verlassen. Die Annahme erfolgt erst nach erneutem Nachweis der Korrekturen und Lieferung der endgültigen Überarbeitung der Dokumente.
Betriebsurteil
Der zuverlässige Thruster ist nicht derjenige, der sich an den Zähler wendet, sondern derjenige, der in dem Boot, zu dem er gehört, identifiziert, dimensioniert, installiert und gemessen wird. Quick-Familien zeigen die Breite der Varianten und verhindern, dass eine generische Spezifikation als Ersatz für das reale Modell verwendet wird. Entlastungs-, Spannungs- oder Hydraulikparameter unter Last, Logik, versenkbarer Zyklus und Dokumente sind die Schritte, die Ausfälle beim ersten anspruchsvollen Festmachen vermeiden. das Verfahren schließt alle Nachweise, bevor ein erfolgreicher Test in technische Akzeptanz umgewandelt wird.
