Tra E1, E2 e un Andersen 82-3ST non cambia soltanto il numero scritto sulla scheda. Cambiano velocità elettriche, tensioni disponibili, quadro, pulsanti e scala dei carichi. La scelta corretta nasce da una sequenza di verifica che parte dalla manovra e arriva alla prova, senza acquistare un kit perché sembra compatibile o considerare le protezioni elettroniche un sostituto dell’operatore.
Scrivi cosa deve fare il winch
Si identifica scotta, drizza o manovra, con carico, diametro, frequenza e necessità di regolazione. Si descrive chi aziona e da quale posizione. Se basta un recupero motorizzato uniforme, E1 può offrire semplicità; se servono due fasi elettriche si valuta E2; i tre stadi del 82-3ST appartengono a carichi e installazioni maggiori. La risposta viene verificata sul modello, non dedotta dal nome della famiglia.
Controlla il numero reale di velocità

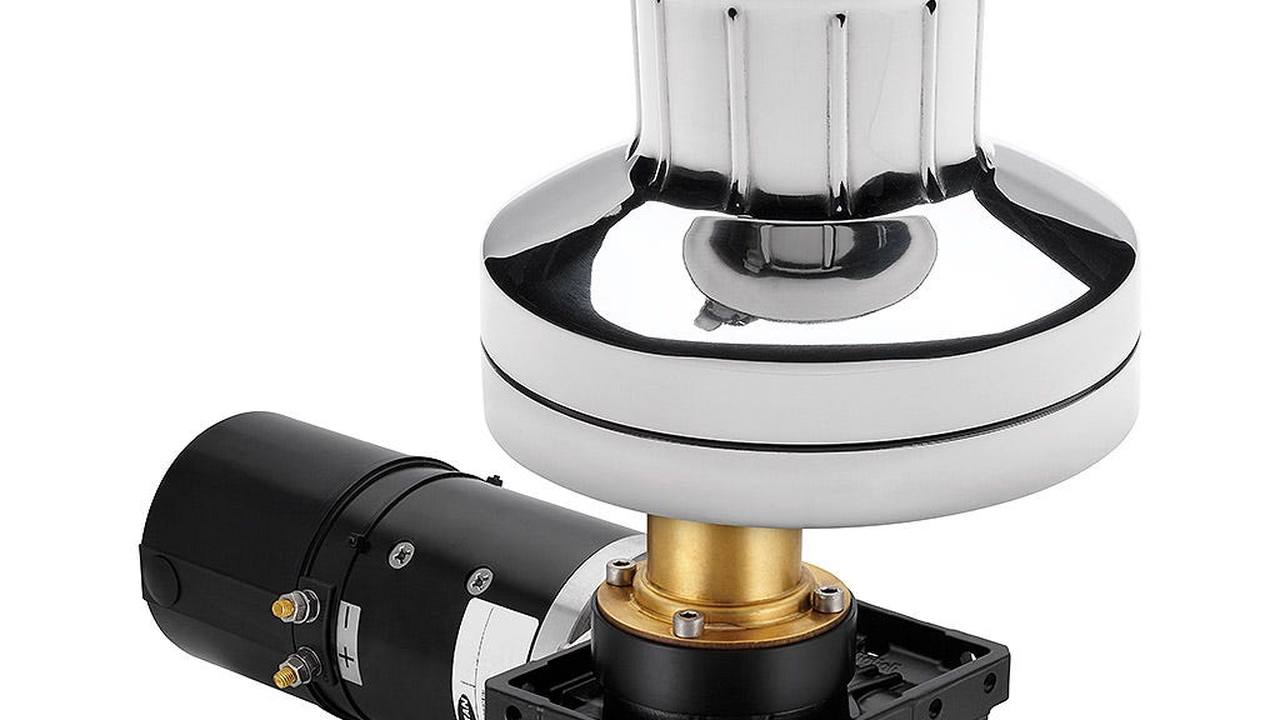

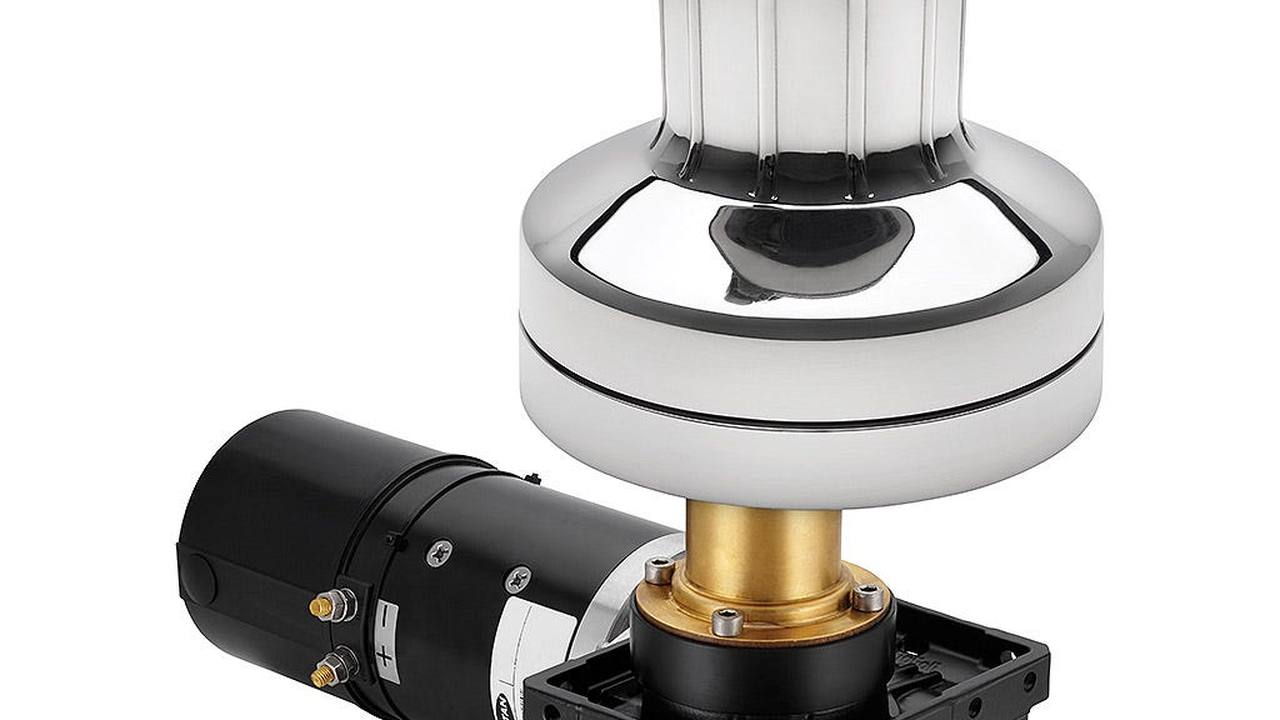

E1 è dichiarato con una velocità elettrica e due manuali. E2 è una piattaforma a due velocità elettriche. Il modello 82-3ST è a tre velocità elettriche. Queste definizioni entrano nel briefing e nella prova. Non si conta il numero di pulsanti per stabilire la trasmissione e non si presume che una velocità elettrica corrisponda a un rapporto manuale. Il codice completo resta visibile nel registro.
| Controllo | E1 | E2/3ST |
|---|---|---|
| velocità elettriche | una | due o tre secondo modello |
| modalità manuale | due velocità dichiarate | verificare procedura specifica |
| tensione | 12/24 V secondo codice | 24 V nei modelli considerati |
| controllo | pulsante e circuito dedicati | quadro, interruttori e terminali coordinati |
Verifica 12 o 24 volt sull’etichetta
Le versioni E1 sono elencate a 12 e 24 volt in diverse taglie; E2 68ST/72ST e 82-3ST considerati sono a 24 volt. La tensione non si sceglie modificando i collegamenti. Motore, quadro, protezioni e banco devono coincidere. Prima di alimentare si misura e si confronta lo schema. Un’etichetta illeggibile o una distinta incompleta mantiene aperto il sezionatore finché l’identità non è ricostruita.
Ispeziona la struttura prima del circuito
Base, bulloni, contropiastra e coperta non devono muoversi o mostrare infiltrazioni. La massa cresce con la taglia: E2 68ST è dichiarato a 95 libbre e 82-3ST a 119 libbre. Sono valori che influenzano posa e controllo, non soltanto trasporto. Un gruppo elettrico non viene usato su una fondazione incerta. Qualunque deformazione viene valutata prima di applicare un carico che il motore può far crescere rapidamente.

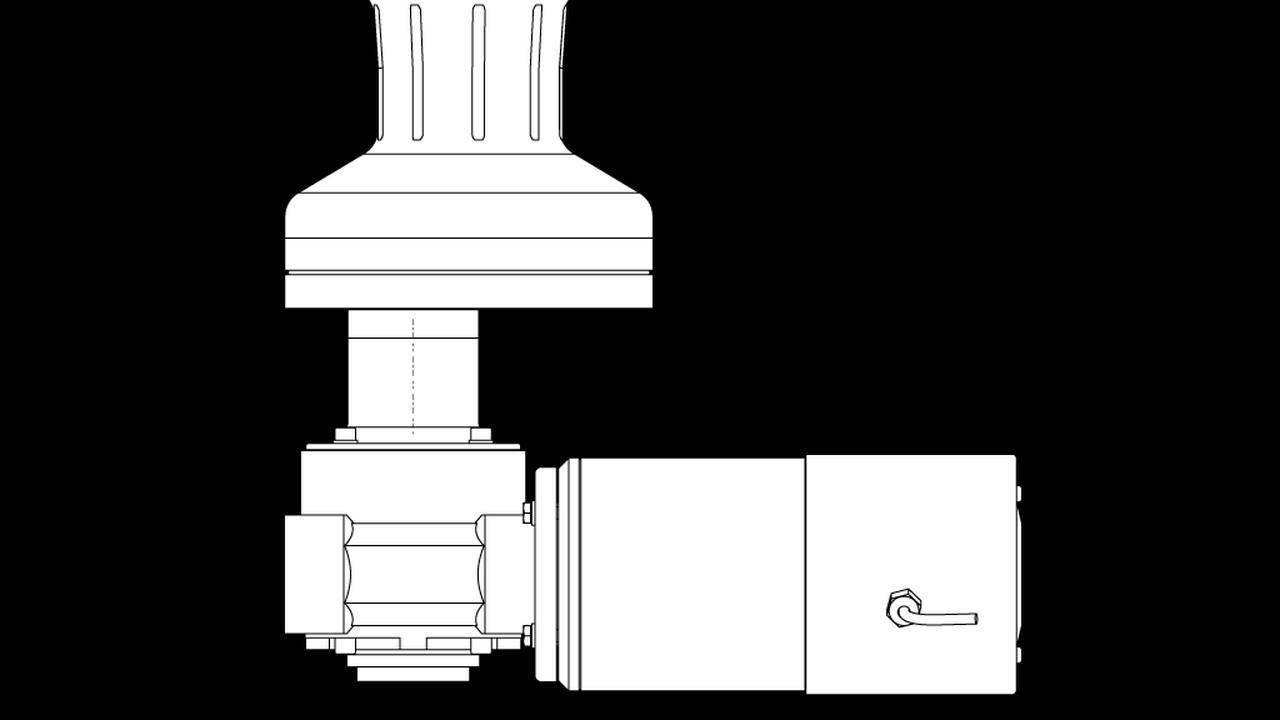

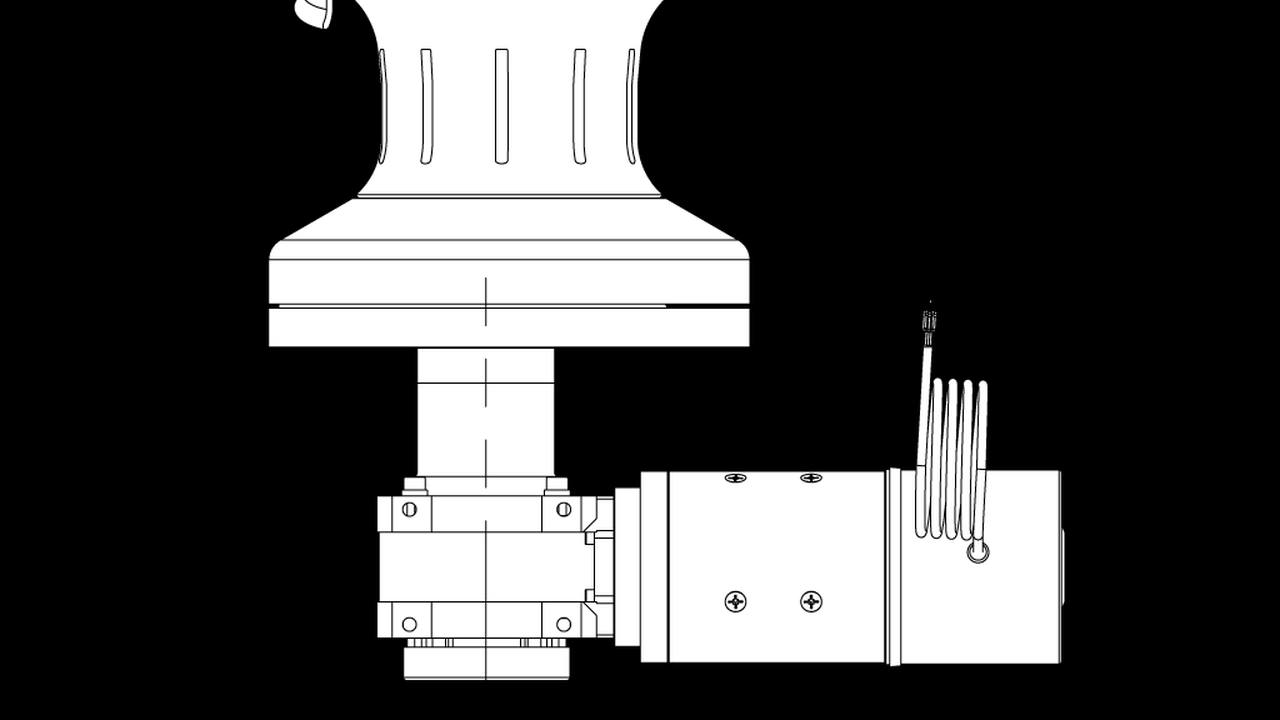

Confronta il disegno con il vano
Diametri, altezza e dimensione K vengono verificati sul disegno ufficiale. Il costruttore segnala estensioni per dimensioni K maggiori in alcune configurazioni; questo non autorizza soluzioni artigianali. Il vano deve permettere ventilazione, accesso a motore, quadro e terminali, e futuro smontaggio. Cavi non possono essere piegati contro la carcassa. Prima della foratura si simula la rimozione dell’unità, non soltanto il suo inserimento.
Il pulsante deve corrispondere alla logica
Un sistema a più velocità richiede comandi e collegamenti specifici. Si verifica etichetta, protezione da azionamento involontario e posizione. L’operatore deve vedere cima e campana. Il pulsante non viene provato tenendolo premuto a lungo: si usano impulsi brevi a vuoto, uno per ogni funzione. Se la risposta non coincide con la marcatura, il circuito viene isolato e il cablaggio controllato.
La scatola elettronica deve restare accessibile
E2 e 3ST sono forniti con electronics box, switches e terminali. La scatola non va coperta da stivaggio né collocata dove condensa o gocciolamento possano raggiungerla. Si verificano fissaggio, ventilazione prevista e leggibilità dei collegamenti. Non si aggiungono altri carichi ai terminali. Il manuale rimane a bordo e il diagramma viene copiato nel dossier, con fotografie che mostrano colori e numerazione prima della chiusura dei pannelli.
Il sensore di amperaggio segnala un limite
La protezione da sovraccarico usa un sensore di corrente. Se interviene, l’operatore rilascia il comando e riduce la tensione nella manovra. Non riprova finché non ha controllato vela, rinvii, spire, cima e alimentazione. Una corrente alta può essere conseguenza, non causa. Il codice o comportamento viene annotato. Aumentare la protezione a monte o ripetere impulsi può eliminare un sintomo senza correggere il problema meccanico.
La termica può ripristinare il sistema
I motori hanno un dispositivo di interruzione in caso di surriscaldamento. Dopo l’arresto si apre il sezionatore prima di avvicinarsi, perché il ritorno a temperatura può rendere nuovamente possibile l’avvio. Si lascia raffreddare senza acqua e si controllano carico, ciclo, ventilazione e caduta di tensione. Un intervento termico non conclude la diagnosi. Ripetizioni nella stessa uscita rendono il sistema non operativo fino al controllo.

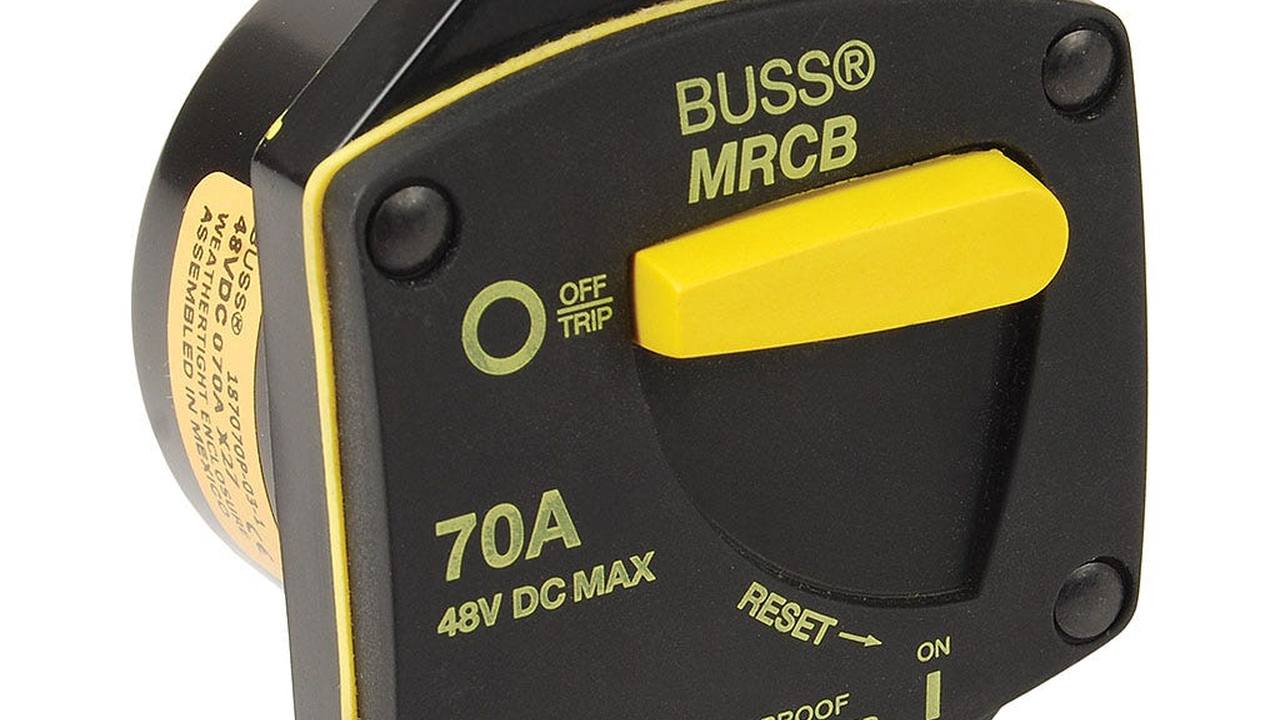

Controlla interruttore, cavi e terminali
La protezione del circuito deve corrispondere alla tensione, al modello e alla sezione. Si seguono positivo e negativo dal banco, cercando sfregamenti, serraggi, ossido e calore. Il sezionatore viene identificato e provato a vuoto. Capicorda o isolamento alterati richiedono sostituzione con componenti adeguati, non nastro e serraggi ripetuti. Un cavo caldo durante la prova interrompe il collaudo prima di applicare un carico maggiore.
Misura la caduta durante un test controllato
La tensione a riposo non basta. Con strumentazione e procedura sicure si osserva il comportamento ai terminali durante un carico contenuto. Il percorso completo include ritorno negativo. Se la caduta supera quanto previsto, si ispezionano lunghezza, sezione e connessioni. Non si usa un’altra batteria temporanea per mascherare il difetto senza aggiornare il progetto. Il valore misurato entra nel registro come riferimento per i controlli futuri.
Prepara la cima prima di dare energia
Le spire devono salire ordinate sulla campana Power Rib e la cima entrare correttamente nel self-tailer. Diametro e stato vengono controllati. La coda esce libera, lontano da piedi e oggetti. Chi presidia il pulsante attende conferma dell’operatore alla cima. Nessuno inserisce mani tra i giri. Se compare una sovrapposizione, si rilascia subito e si scarica la manovra con metodo sicuro prima di tentare una correzione.
Prova E1 elettrico e manuale separatamente
A circuito isolato si verificano maniglia e due velocità manuali dichiarate. La maniglia viene rimossa, poi si chiude l’alimentazione e si prova la velocità elettrica a vuoto. Solo dopo si introduce un carico leggero. Le due prove restano separate per evitare avviamenti con leva inserita. L’equipaggio impara il passaggio tra modalità, inclusa la posizione del sezionatore, prima di doverlo eseguire con una vela caricata.

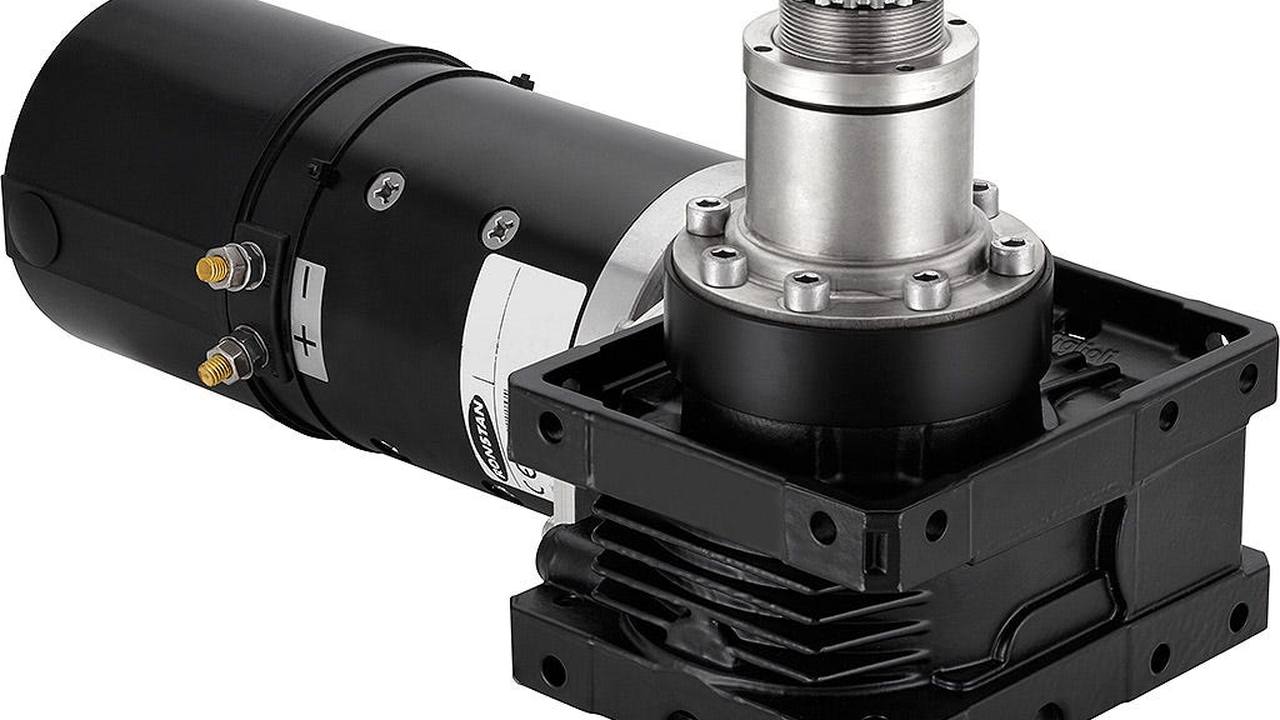

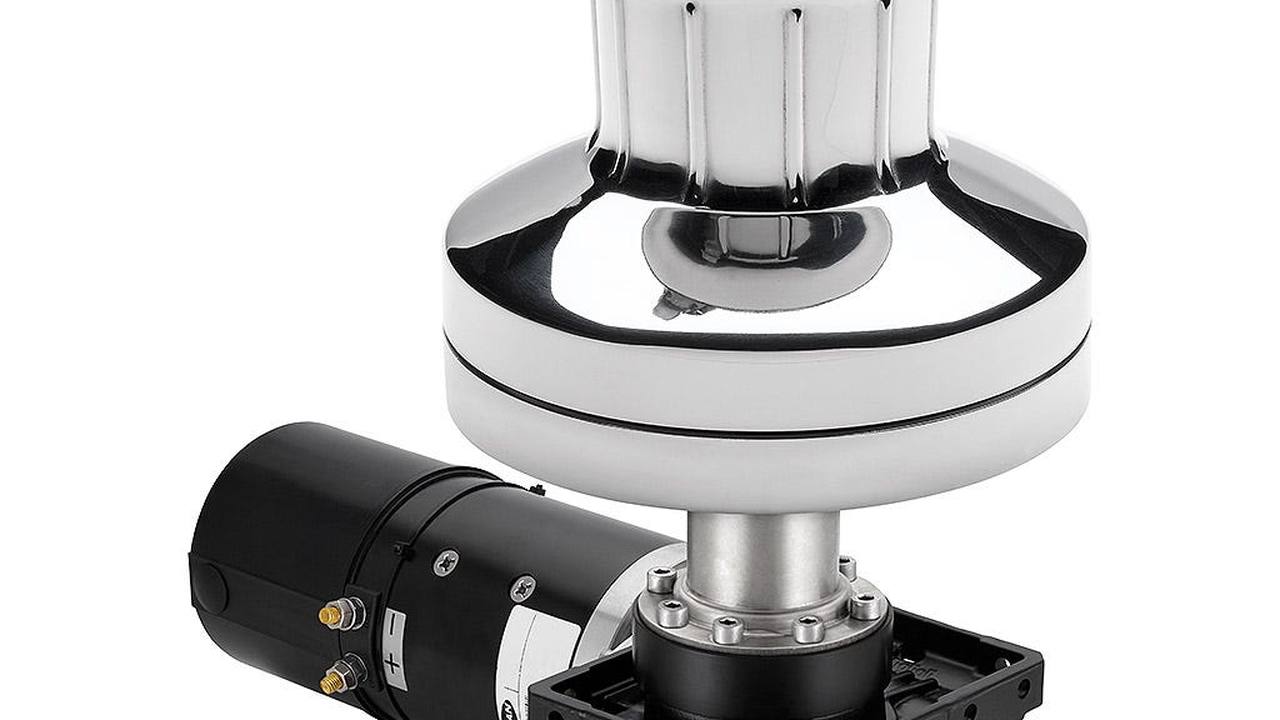

Prova E2 una velocità alla volta
Ogni comando viene azionato brevemente a vuoto, confermando direzione e arresto. Con carico controllato si verifica prima la fase prevista per il recupero e poi quella di maggiore coppia, secondo il manuale. Le transizioni devono essere nette e ripetibili. Rumore, esitazione o risposta invertita bloccano il test. Non si usa il carico per “assestare” ingranaggi o contatti; un’anomalia viene risolta elettricamente o meccanicamente.

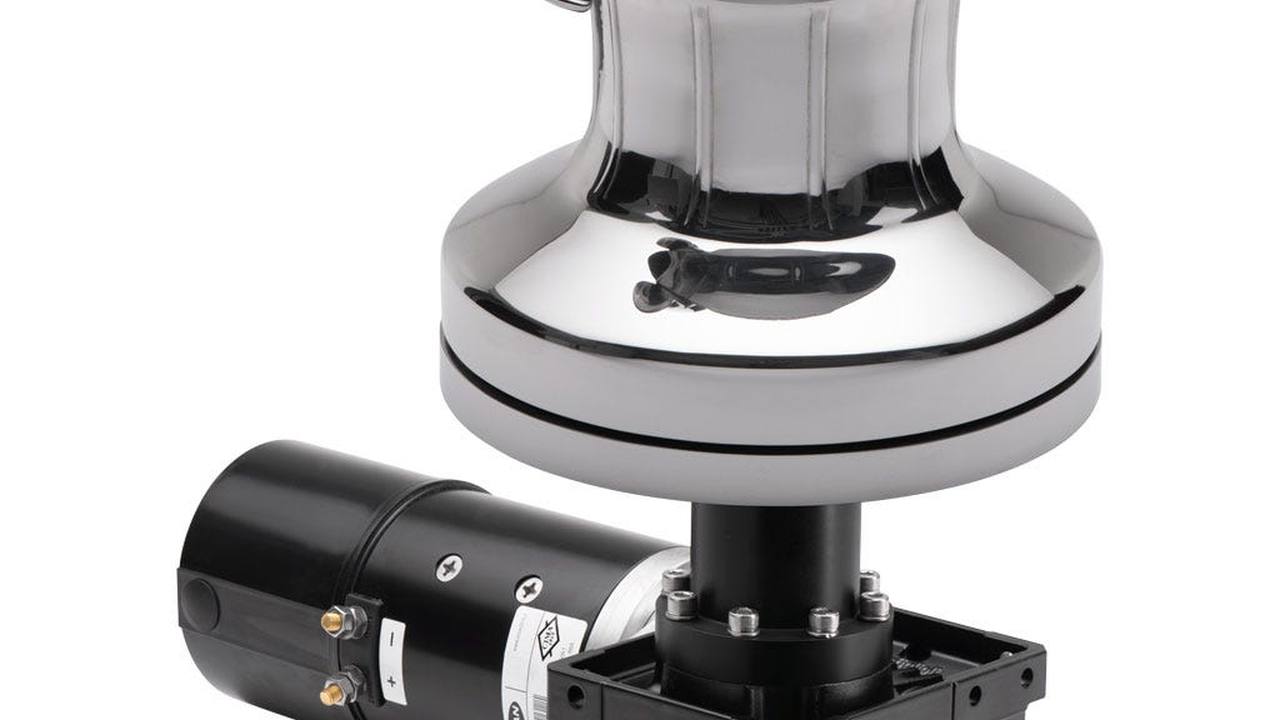

Il 3ST richiede una sequenza scritta
Tre velocità aumentano le opzioni e la possibilità di errore. La postazione deve mostrare chiaramente i comandi e l’equipaggio prova la sequenza a carico ridotto. Il modello 82-3ST ha dati di carico propri e non viene trattato come un E2 con un pulsante in più. Chi comanda deve sapere quale fase applicare e quando fermarsi. La procedura include comunicazione con timoniere e persona alla cima.
Una conversione comincia dall’identità del winch
Prima di ordinare un kit si registra modello manuale, seriale, taglia, dimensione K e stato interno. Si verifica compatibilità nella documentazione ufficiale e si controlla la fondazione. Kit a 12 e 24 volt non sono intercambiabili. Il lavoro comprende motore, quadro, pulsante, protezione, cavi e prova. Se manca una parte della distinta, non si sostituisce con un componente “equivalente” senza conferma tecnica.
Il registro trasforma gli interventi in dati
Per ogni prova si annotano tensione, velocità, carico approssimato, comportamento, codici e temperatura percepita senza toccare parti in movimento. Manutenzione e sostituzioni vengono collegate al codice dell’unità. Il confronto nel tempo permette di individuare caduta crescente, rumore o interventi più frequenti. Senza registro, la sensazione che il winch sia più lento resta opinione e può portare a sostituire la parte sbagliata.
Controlla la postazione con guanti e mare formato simulato
A barca ferma l’operatore assume la postura che userà con sbandamento, indossa i guanti e verifica di poter raggiungere ogni pulsante senza appoggiarsi. Una persona muove in sicurezza elementi mobili della postazione per evidenziare interferenze con timone, sprayhood o cime. Il test non applica carico, ma rivela comandi troppo vicini e visuale insufficiente. Se l’operatore non vede la campana, si modifica la disposizione prima di accettare procedure basate su segnali verbali.
Dopo lunga inattività riparti dalla modalità manuale
Al rientro in servizio si apre il circuito e si controllano rotazione, rapporti, ganasce e base. Solo dopo si esaminano quadro, cavi e banco. La prima prova elettrica resta a vuoto e breve. Un periodo fermo può produrre ossido, umidità o irrigidimento della cima anche se l’ultima uscita era regolare. Non si considera il calendario di inattività come riposo del motore: se l’intervallo di manutenzione è scaduto, la prova non lo sostituisce.
Un cambio di batteria richiede una nuova misura
Tecnologia, capacità e resistenza interna del nuovo banco possono modificare la risposta del circuito pur mantenendo la stessa tensione nominale. Si verificano protezioni, cavi e strategia di ricarica, quindi si ripete la misura sotto carico controllato. Non si deduce che una batteria più grande renda automaticamente il sistema migliore. Una sorgente capace di maggiore corrente rende ancora più importante che interruttore, sezionatore e conduttori siano corretti e che il sensore del winch resti operativo.
La procedura si chiude con uno stop verificato
Dopo le prove si conferma che ogni pulsante arresti immediatamente il sistema e che il sezionatore lo renda indisponibile. Si controllano terminali, odore, calore, base e cima. La maniglia viene stivata e i comandi protetti. E1, E2 o 3ST è la scelta giusta soltanto se equipaggio, struttura e impianto ne comprendono la logica. Quando una risposta non è prevista, la velocità successiva non si prova: si isola e si verifica.
