Lorsque les anods sont consommés beaucoup plus rapidement après un long séjour au port, accuser la marina est facile mais rarement assez. Les courants galvaniques à travers les quais, les dispersions en courant continu, la liaison modifiée, les métaux incompatibles et les connexions externes peuvent produire des symptômes similaires. Les transformateurs d'isolation Victron et les isolateurs galvaniques VDI interviennent différemment : le premier sépare galvaniquement le système AC du réseau, le second bloque les basses tensions continues sur la terre tout en permettant le passage des courants de failles au-dessus de son seuil. la procédure commence par la sécurité et ne déconnecte jamais la terre pour expérimenter.
Photographier le symptôme avant la chirurgie
Statut et position de chaque anode, métal concerné, date du dernier remplacement, jours reliés au quai, marina fréquentée et changements récents. Une consommation uniforme diffère de l'étiquetage local ou des dépôts. Le câble réseau, les adaptateurs, les liaisons de données et les travaux de liaison sont également notés. Les photos sont comparées aux contrôles précédents, pas aux souvenirs. En cas de chocs, de différentiels qui interviennent, d'odeur, de câbles chauds ou de tension sur les pièces métalliques, le système est isolé et immédiatement confié à un technicien qualifié.
Électrolytique et dispersion
La corrosion galvanique provient de métaux et de potentiels reliés par un électrolyte; un courant gravé par une faille en courant continu peut accélérer les dommages avec différentes dynamiques. Une dispersion AC introduit un risque pour les personnes en plus du problème du métal. Le diagnostic n'utilise pas la vitesse de l'anode comme seul essai. DC, AC, continuité, isolation et potentiel se produisent avec des méthodes appropriées. Avant d'évaluer le VDI ou le transformateur, il est nécessaire d'exclure les câbles endommagés, les pompes immergées défectueuses, les connexions aléatoires et les appareils extérieurs.
Identifier l'appareil installé
Vous lisez le code complet de l'isolant ou du transformateur, le courant ou la puissance attendue, la tension et le diagramme appliqués. Un VDI-16, VDI-32 ou VDI-64 n'est pas seulement jugé par la forme; un transformateur d'une famille différente peut avoir des connexions différentes. Vous recherchez manuel, déclaration de conformité et mesures de livraison. Si l'appareil n'est pas documenté, on ne présume pas qu'il est correctement dimensionné ou inséré dans le bon conducteur. La position est comparée aux instructions officielles.
Tableau de diagnostic galvanique
| Symptôme | Contrôle | Décision |
|---|---|---|
| Anodes rapides | Historique et potentiel | Cause d'isolement |
| VDI | Câblage et itinéraires parallèles | Fonction vérifiée |
| Transformateur chaud | Chargement et ventilation | Taille ou environnement |
| Differen | Dispersion et schéma | Isolation immédiate |
| Métal localisé | Liaison et contact | Cuivre spécifique |
Vérifiez le terrain sans l'interrompre
La continuité du conducteur de protection est contrôlée selon le schéma et avec des outils appropriés. Il n'ouvre pas la connexion pour voir si les anodes ralentissent : pendant le test, une défaillance peut ne pas faire intervenir les protections. Avec le VDI le chemin comprend l'appareil; avec le transformateur d'entrée et de sortie appartiennent à des circuits séparés et la gestion du sol et neutre suit le projet. La vérification comprend la prise, le câble, le cadre et les pièces métalliques, sans créer de ponts temporaires qui modifient le résultat.
Vérifier le différentiel et le surcourant
Un isolant galvanique ne remplace pas le différentiel. Son réseau interne doit permettre le passage des courants de défaillance nécessaires à l'opération, selon l'opération documentée. Le transformateur crée une nouvelle distribution qui nécessite une protection uniforme sur le secondaire. Les appareils sont testés avec des procédures professionnelles et la sélectivité se produit avec ceux du quai. Un interrupteur qui s'enclenche n'est ni augmenté ni bloqué : le circuit est isolé et vous recherchez une dispersion, un câblage incorrect ou une charge défectueuse.
Rechercher des itinéraires parallèles pour la marina
Un VDI correctement inséré peut être contourné par un deuxième lien conducteur. Les câbles de données blindés, la télévision, le téléphone, les passerelles métalliques, la tuyauterie, les chargeurs portables et l'équipement de quai sont inventés. Chaque élément est contrôlé sans supprimer les protections nécessaires. Aussi un câble oublié en gavone peut recréer le chemin. Le test compare les configurations documentées et répétables. Si un accessoire non essentiel est déconnecté, le phénomène change, cet accessoire devient l'objet de la vérification électrique, et non une solution permanente laissée déconnectée.
Suivre le lien à bord
Il reconstitue quelles masses et quels métaux sont reliés et pourquoi. Les moteurs, les axes, les hélices, les moteurs à voile, les prises de mer, les réservoirs et les coques métalliques ne sont pas unis ou séparés selon une règle générique. Ils mesurent la continuité et tombent sur les branches prévues, à la recherche de joints oxydés et de modifications. Une connexion cassée peut laisser un métal sans protection; une connexion ajoutée peut impliquer un composant que le projet a gardé isolé. La conception du fabricant et l'évaluation du spécialiste prévalent sur les raccourcis.
Examiner les anods et les contacts
Le matériau, la masse, la surface exposée et le contact électrique de l'anode sont vérifiés. La peinture, l'oxyde, les rondelles ou les supports peuvent l'isoler du métal qu'il doit protéger. Une mauvaise anode pour l'environnement peut fournir une lecture trompeuse. Il est également vérifié que trop de matériel sacrificiel n'a pas été ajouté sans calcul. Les mesures sont effectuées dans le même type d'eau et dans des conditions comparables. Une anode intacte ne montre pas automatiquement de corrosion : elle ne peut tout simplement pas être connectée.

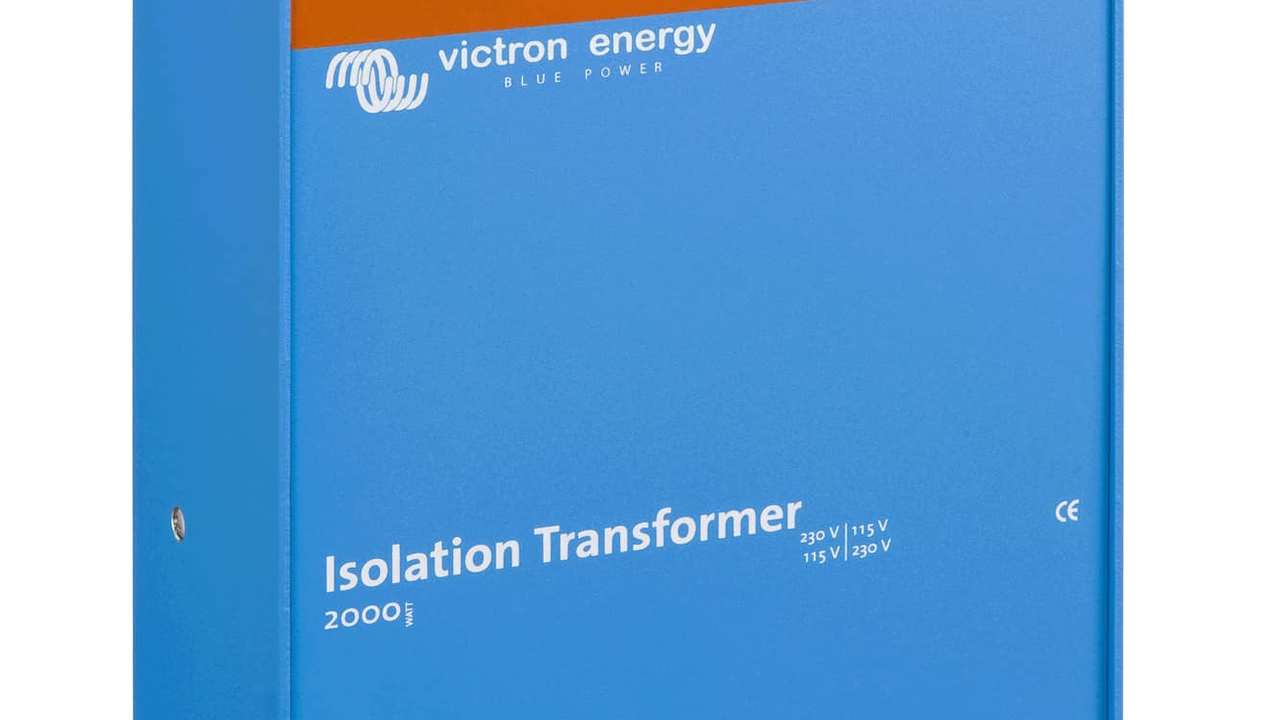

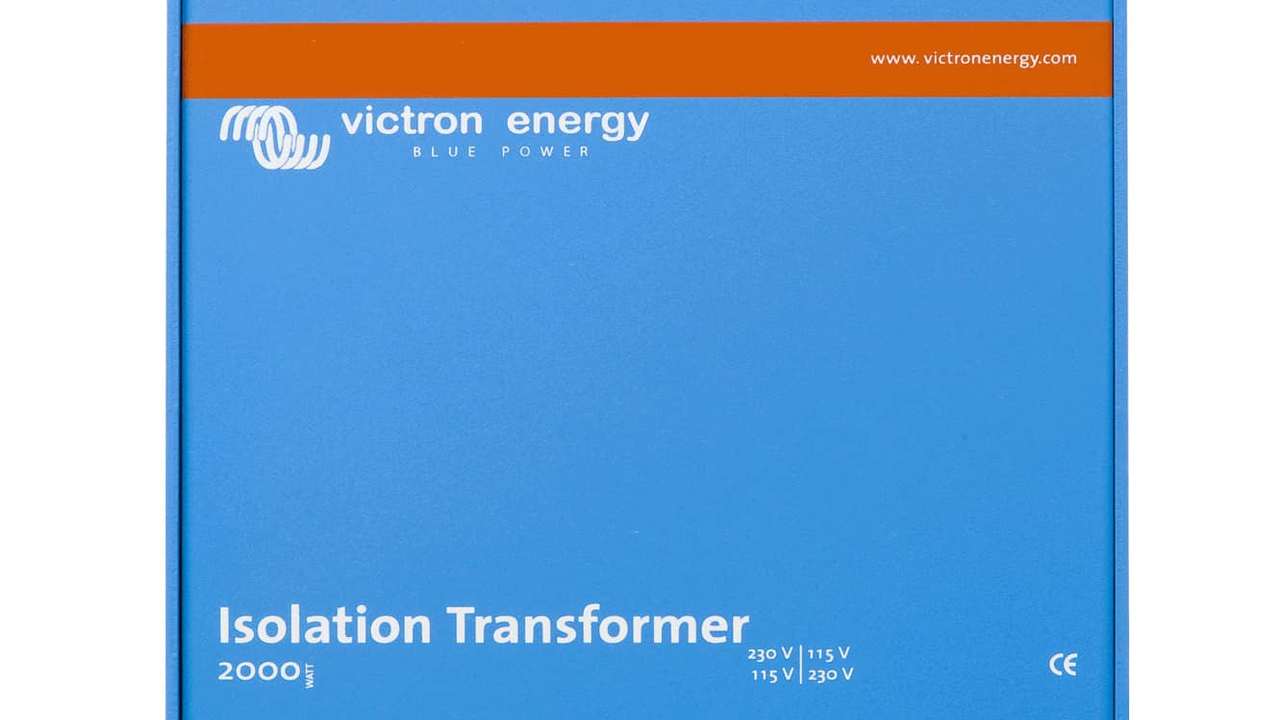

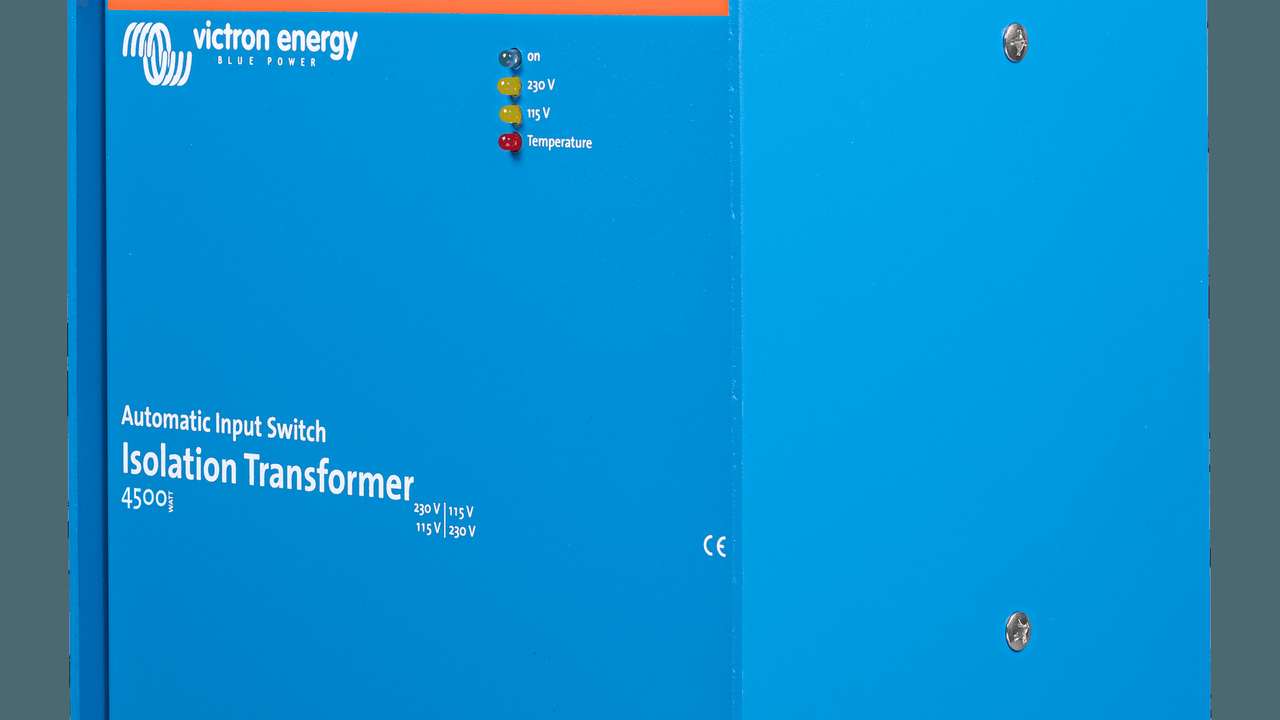

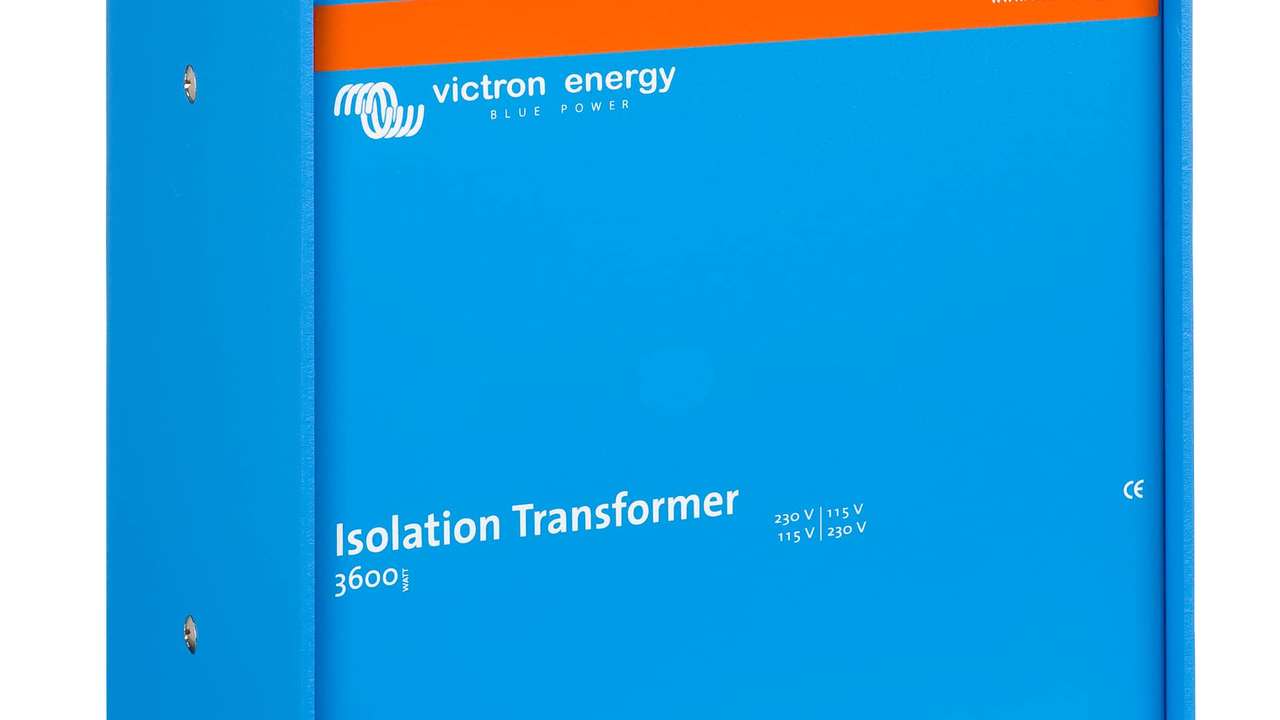

Mesure de la charge du transformateur
Si un transformateur est installé, la tension et le courant sont enregistrés sur le primaire et le secondaire avec des charges progressives. Chargeur, chaudière, cuisine, climatisation et prises peuvent dépasser la contemporanéité attendue. L'automne, le bruit et la température sont observés après une période importante. Le démarrage souple permet de contenir l'insert mais ne corrige pas la surcharge ou la protection incorrecte. Si le dispositif devient trop chaud ou si la tension baisse, les charges sont réduites et la taille, la ventilation et le réseau sont comparés.

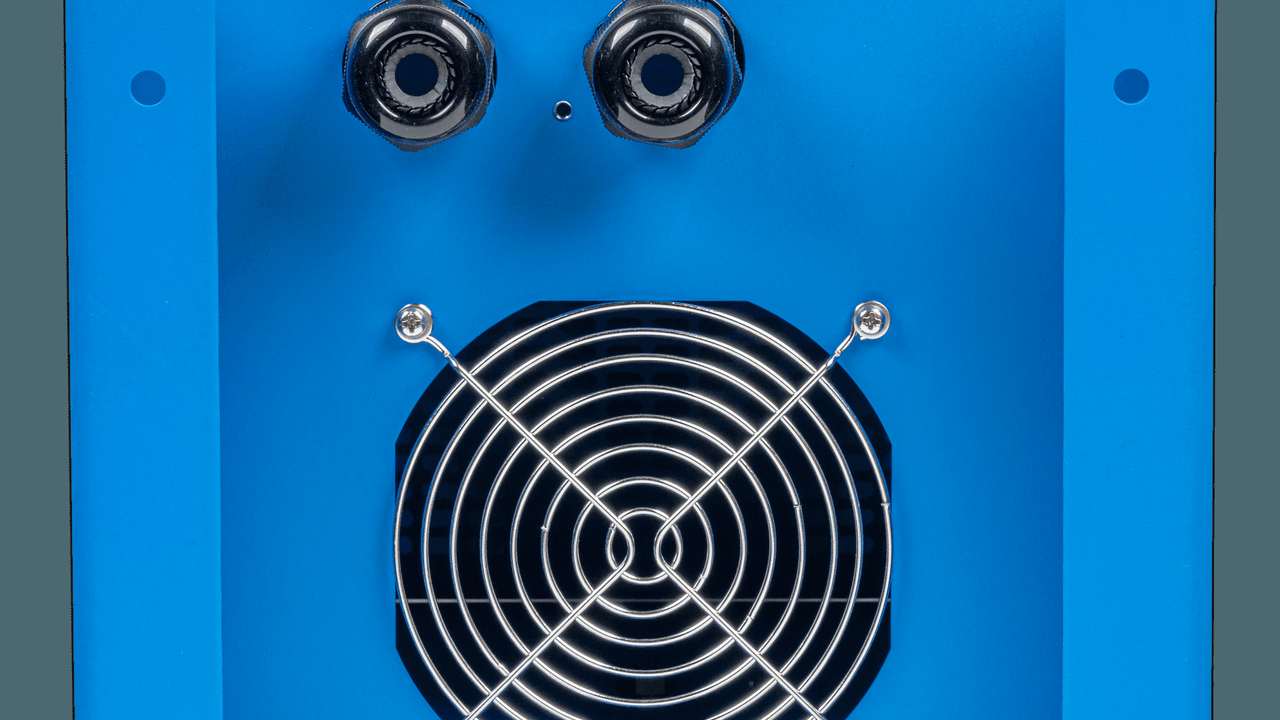

Vérifier le montage et la ventilation
Le transformateur nécessite un support capable de supporter la masse et les vibrations, les distances et la ventilation constante. L'eau, la condensation, les vapeurs et les matériaux ne doivent pas atteindre les pinces ni entraver le refroidissement. L'isolant galvanique doit être fixé, accessible et protégé contre la traction sur les câbles. Des signes de chaleur, de décoloration, d'odeur ou de bourdonnement sont enregistrés. Les couples ne courent pas chaud et sans isolement. Une position pratique mais fermée peut produire des défaillances saisonnières qui disparaissent lors d'un court essai.
Vérifier la tension et la configuration
L'adhérence physique ne prouve pas la tension ou la fréquence correctes. Il mesure l'entrée et se compare à la variante du transformateur et à toute sélection prévue. Les adaptateurs mécaniques ne transforment pas le réseau. Les connexions pour différentes tensions ne sont effectuées que par un personnel manuel et compétent. La valeur secondaire se produit avant d'alimenter les charges. Une configuration incorrecte peut surchauffer l'appareil ou endommager les utilisateurs sans expliquer directement les anodes, donc il entre toujours dans le diagnostic global.

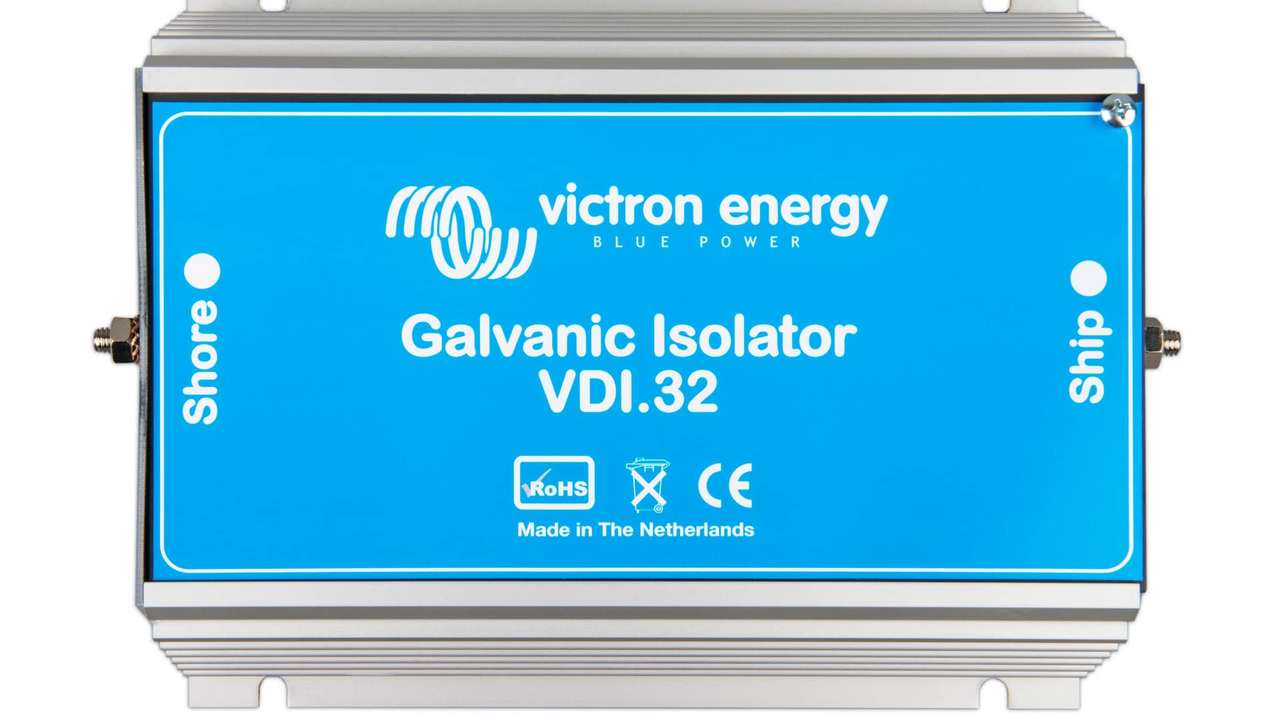

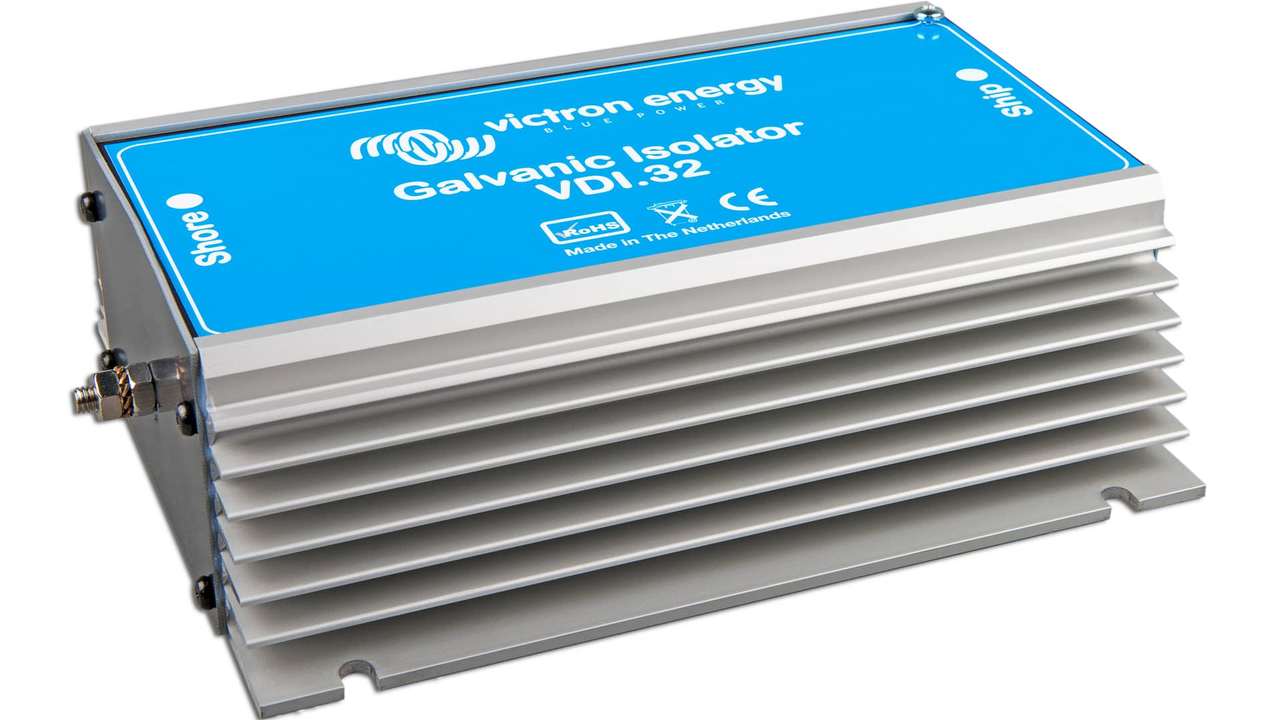

Diagnostic de l'IDV sans preuves destructrices
La commande suit la procédure officielle du modèle et vérifie le câblage, l'intégrité et l'absence de contournement. Les tensions improvisées n'appliquent pas ou n'utilisent pas un simple test de continuité comme verdict universel, car le réseau de diodes a un comportement défini par la polarité et le seuil. Si le dispositif a subi un excès de courant ou présente des dommages, il est remplacé par une variante cohérente après avoir identifié la cause. La nouvelle unité n'est pas utilisée comme fusible pour un système non résolu.
Isoler les sources de courant continu une fois par fois
Pompes, chargeurs, alternateurs, solaires, onduleurs et appareils d'immersion peuvent introduire des dispersions en courant continu. En suivant le schéma, vous isolez les branches non essentielles une à la fois et examinez les mesures appropriées, sans interrompre les dispositifs de sécurité. La batterie n'est pas déconnectée sous des charges non contrôlées. Si une branche modifie de façon significative le phénomène, elle examine les effets positifs, négatifs, l'isolement et les contacts avec l'eau ou la liaison. Cette phase empêche le câble du quai d'attribuer un défaut entièrement à l'intérieur du bateau.
Comparer port, amarrage et durée
Eau douce, psaume et marina, température, proximité des structures métalliques et temps connecté changent l'image. Il compare des périodes homogènes et enregistre si le bateau reste motorisé même sans équipage. Changer de siège de bateau peut donner un indice, pas un jugement sur la marina. Le diagnostic maintient autant de charges et de configuration que possible. Si la consommation varie, des différences mesurables dans les connexions et l'environnement sont recherchées. Le rapport évite les accusations non démontrées et conserve des données utiles au technicien portuaire.
Effectuer des essais électriques finaux
Après correction, il y a polarité, isolement, continuité de protection, différentiel, courant excessif, tensions et comportement sous charge. Avec le transformateur il y a une insertion, secondaire, température et bruit; avec le VDI l'installation et les essais sont confirmés. Toutes les couvertures sont restaurées et les câbles pris en charge. Les résultats comprennent des outils, des conditions et des valeurs, non seulement le mot est conforme. Une seconde inspection après l'exercice contrôle la configuration, la chaleur et les verrous sans attendre la saison prochaine.
Surveiller les anods après la restauration
Des fourchettes initiales puis périodiques sont établies. On compare les photos, la masse ou les dimensions résiduelles, les potentiels mesurés et les jours de quai. Si la consommation ralentit mais demeure irrégulière, le diagnostic se poursuit sur les métaux concernés. Si elle ne change pas, les chemins parallèles et les dispersions sont réévalués. Le succès n'est pas l'anode, mais une protection constante sans endommager les composants. Chaque nouvel équipement de courant alternatif, de courant continu ou de données est enregistré car il peut modifier le système galvanique.
Quand arrêter la procédure
Choc perçu, tension sur la coque ou les masses, différentiel non fonctionnel, câble chaud, eau dans l'appareil, bornes noircies ou isolation détériorée nécessitent la déconnexion du quai et technicien qualifié. Il n'ouvre pas un transformateur, il ne contourne pas un VDI et n'enlève pas la terre. Si le régime n'est pas disponible, la priorité est de le reconstruire. L'urgence des anods ne justifie pas la preuve que le risque électrique pour les équipages, les plongeurs ou d'autres bateaux augmente.
Décision de procédure
Les anodes consommées rapidement ne prouvent pas seulement que le port est responsable ou que l'isolant est mort. La vérification doit distinguer les petits courants galvaniques sur terre, les dispersions internes, la liaison, les anodes et les chemins parallèles. Le VDI bloque de faibles tensions continues selon son propre principe ; le transformateur sépare galvaniquement le réseau. Les deux exigent des terres et des protections bien conçues. Ce n'est qu'après les essais électriques et la surveillance du temps que la cause peut être résolue sans sacrifier la sécurité.
