Un piccolo gioco nella prolunga della barra sembra innocuo finché il timone non risponde con ritardo durante una virata. Il movimento può nascere dal perno rapido, dallo snodo, dal blocco telescopico, dalla base o perfino dalla barra. Le famiglie Spinlock EA, EJ, EAC ed EJB usano soluzioni diverse, quindi la diagnosi deve partire dal modello corretto. questa analisi individua l’interfaccia difettosa, verifica i ricambi e conclude con una prova controllata, senza stringere o lubrificare a caso.
Mettere il governo in sicurezza prima dell’ispezione
La barca viene mantenuta in una condizione stabile, senza affidare il controllo a una prolunga sospetta. Si inserisce la modalità di governo alternativa prevista oppure si opera all’ormeggio con timone scarico. L’area attorno alla barra resta libera e l’autopilota non deve muovere il sistema durante il controllo. Solo a carico rimosso si esaminano perno, base e tubi. Se la barra presenta crepe o movimento proprio, la prolunga viene esclusa finché la causa strutturale non è chiarita.
Identificare famiglia, lunghezza e tipo di giunto
Si annotano EA, EJ, EAC o EJB, misura, impugnatura e snodo. Le serie telescopiche 900, 1200, 1600 e 2000 coprono rispettivamente 600-900, 750-1200, 950-1600 e 1350-2000 millimetri. EJB usa lunghezze fisse da 600, 900 o 1400 millimetri. Per EA/EJ si distingue snodo girevole da Diabolo; su EJB si riconosce Spinflex. Il codice guida ricambi e aspettative di funzionamento.
| Punto | Controllo | Anomalia | Esito richiesto |
|---|---|---|---|
| Perno | Inserimento e ritenzione | Corsa incompleta o sede usurata | Blocco certo |
| Snodo | Arco completo | Crepe, impuntamenti, gioco | Movimento fluido |
| Telescopio | Pulsante e arresto | Scorrimento sotto coppia | Lunghezza stabile |
| Impugnatura | Viti e superficie | Rotazione o fessure | Presa solidale |
| Base | Viti e barra | Movimento o fori ovalizzati | Nessuno spostamento |
| Prova | Due bordi e autopilota | Urti o ritardo | Comando continuo |
Localizzare il gioco con una mano ferma sulla barra
Una persona immobilizza la barra vicino alla base, l’altra applica piccole coppie alternate all’impugnatura. Si osservano separatamente tubo, giunto e piastra. Poi si blocca il tubo esterno e si muove quello interno per valutare il telescopio. Un segno temporaneo aiuta a vedere lo spostamento della base. Il gioco non viene misurato tirando con forza crescente: l’obiettivo è capire dove nasce, senza aggravare un foro o un componente già consumato.

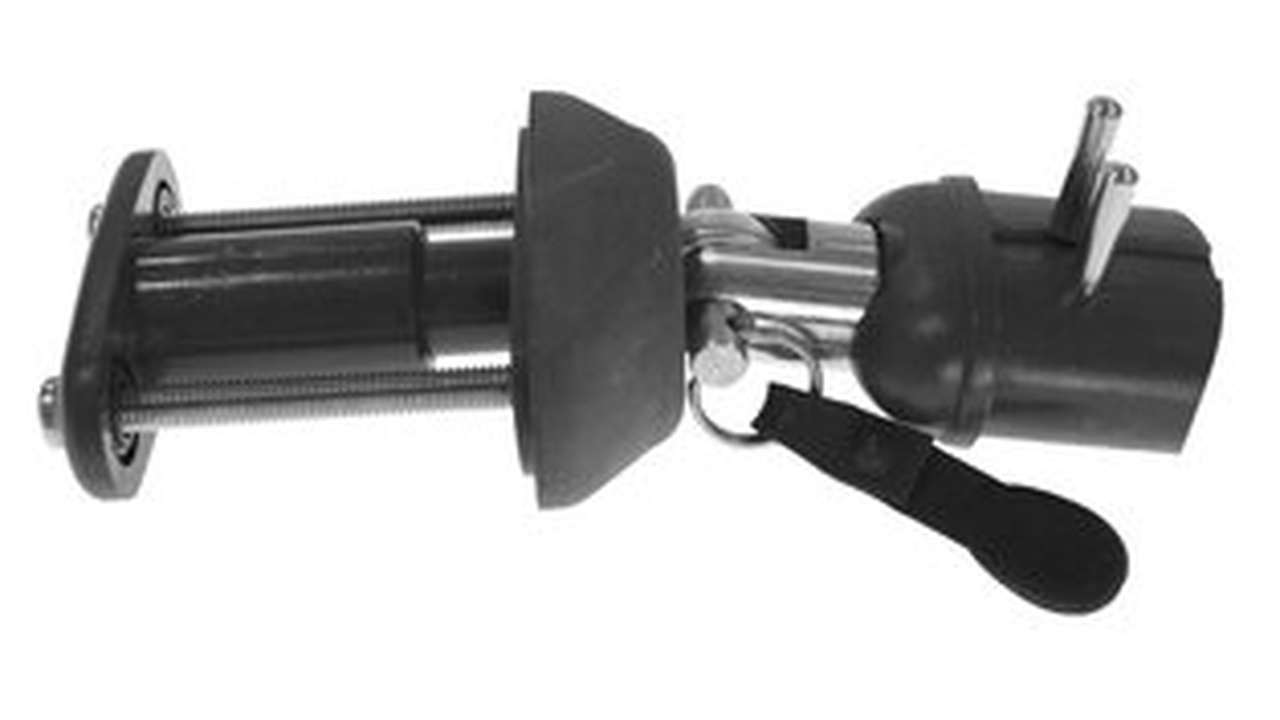

Controllare il fast-pin e la sua sede
EA, EJ ed EAC possono usare lo snodo E-Joint con perno rapido per la rimozione. Il perno deve attraversare completamente la sede e restare trattenuto. Si cercano usura, corrosione, deformazione e sporcizia che impedisca l’inserimento. Una spina parzialmente entrata può sembrare montata ma introduce movimento e rischio di separazione. Non si sostituisce con bulloni casuali o coppiglie improvvisate: il ricambio E-FASTPIN deve essere compatibile con il giunto identificato.
Esaminare lo snodo girevole su tutto l’arco
Lo snodo in acciaio inossidabile delle famiglie EA/EJ deve consentire controllo preciso senza punti duri. A prolunga rimossa si muove lentamente in ogni direzione, cercando scatti, attrito irregolare e gioco nella base. L’ammortizzatore può fornire una risposta elastica prevista, ma non deve mascherare uno spostamento meccanico. Se il giunto richiede sostituzione, E-JOINT e kit di servizio offrono parti specifiche; l’ordine e la posizione seguono le istruzioni.
Distinguere Diabolo sottile e Jumbo
Il giunto universale Diabolo riporta la prolunga in verticale quando viene lasciata. La serie 900 usa la versione più sottile, mentre 1200 e 1600 impiegano E-DIABOLO/J Jumbo secondo la configurazione indicata. Si controllano screpolature, indurimento, tagli e deformazioni. Un ritorno debole o inclinato può segnalare materiale degradato o montaggio scorretto. Prima del ricambio si verifica la serie: dimensioni simili non rendono intercambiabili due giunti con requisiti differenti.
Provare il pulsante telescopico senza carico
EA ed EJ regolano la lunghezza con pulsante e meccanismo a sfere in Torlon. Si estende il tubo attraverso tutte le posizioni previste, ascoltando e sentendo ogni arresto. Il pulsante deve rientrare completamente; il tubo non deve scorrere quando viene sottoposto a una coppia moderata alternata. Sale o particelle vengono rimossi con la procedura di servizio. Non si spruzza un lubrificante non previsto, perché può trattenere sporco o modificare il funzionamento del blocco.
Controllare tubo interno ed esterno
Si ruota la prolunga sotto una luce radente per trovare ammaccature, curvatura, abrasioni e fessure. Un tubo deformato può scorrere bene in un punto e impuntarsi in un altro. Sull’EAC in carbonio si cercano segni e discontinuità della finitura; su EJB si osserva il tubo in alluminio anodizzato per deformazioni e corrosione. Una riparazione estetica non certifica il recupero della resistenza. Se il danno interessa la struttura, il componente resta fuori servizio.

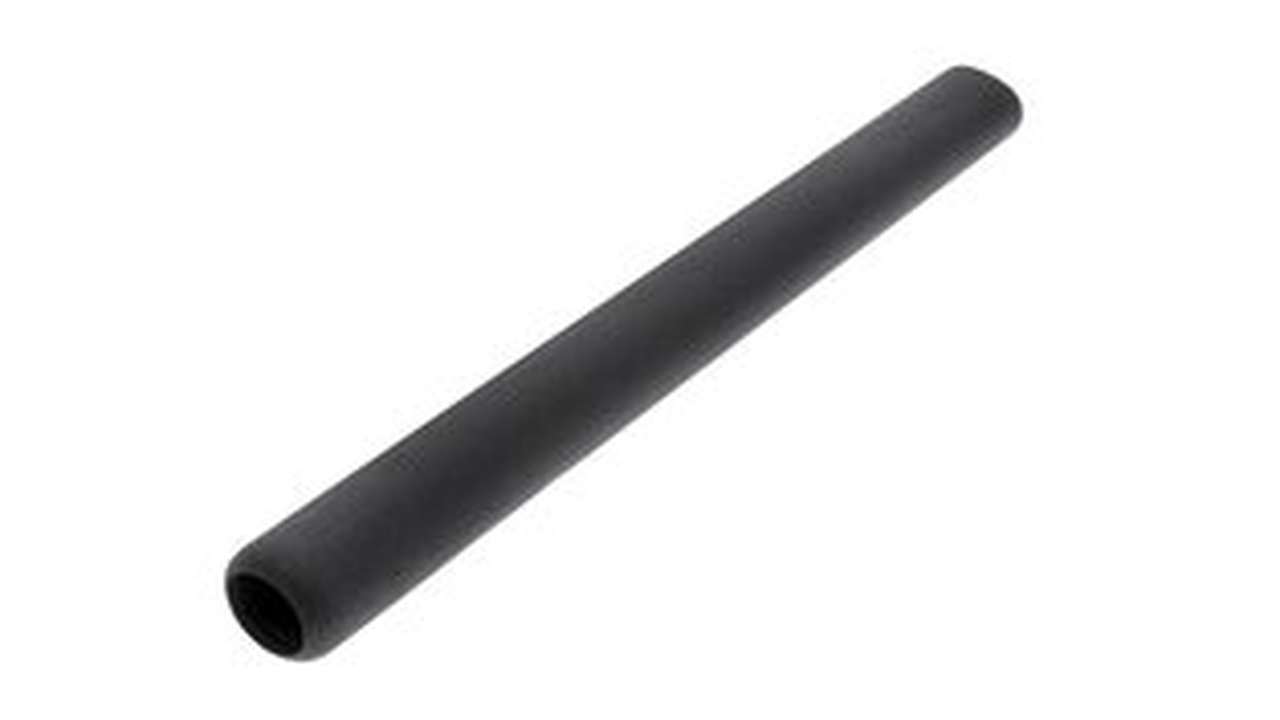

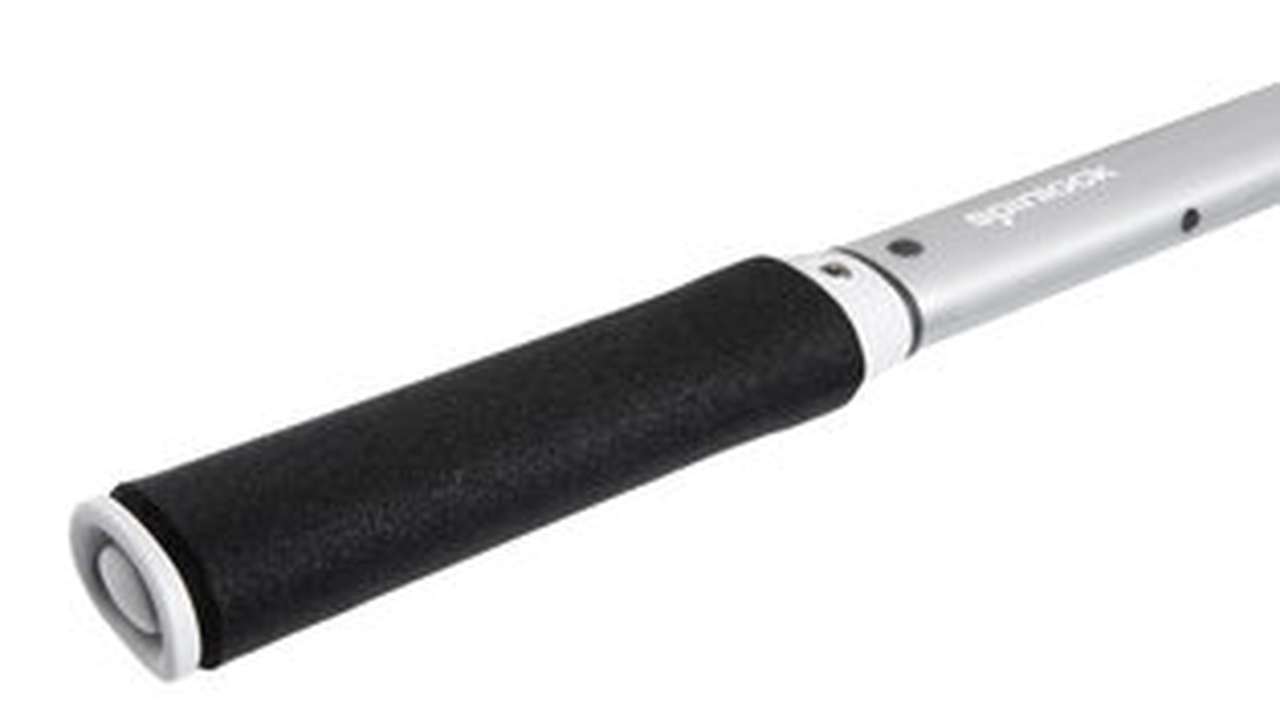

Verificare l’impugnatura EA o EJ e le due viti
La presa asimmetrica EA e quella diritta EJ possono essere convertite tramite moduli dedicati, rimossi con due viti a esagono incassato. Si controlla che l’impugnatura non ruoti, che le viti siano presenti e che la superficie non presenti fessure o parti sollevate. Un grip aggiunto deve essere il modello compatibile. Nastro e gomma applicati liberamente possono nascondere crepe, trattenere acqua o aumentare il diametro fino a rendere difficile il rilascio rapido.
Su EAC controllare carbonio, titanio e peso dichiarato
EAC integra impugnatura e tubo interno in carbonio e usa uno snodo in titanio. Le versioni pesano 299, 339, 406 e 461 grammi nelle serie 900, 1200, 1600 e 2000. Una differenza marcata rispetto alla configurazione registrata può indicare accessori o parti non originali, ma la pesata non sostituisce l’ispezione. Si osservano soprattutto urti, delaminazioni apparenti, allentamenti e corretto inserimento del fast-pin. Il prodotto semi-custom richiede identificazione puntuale.

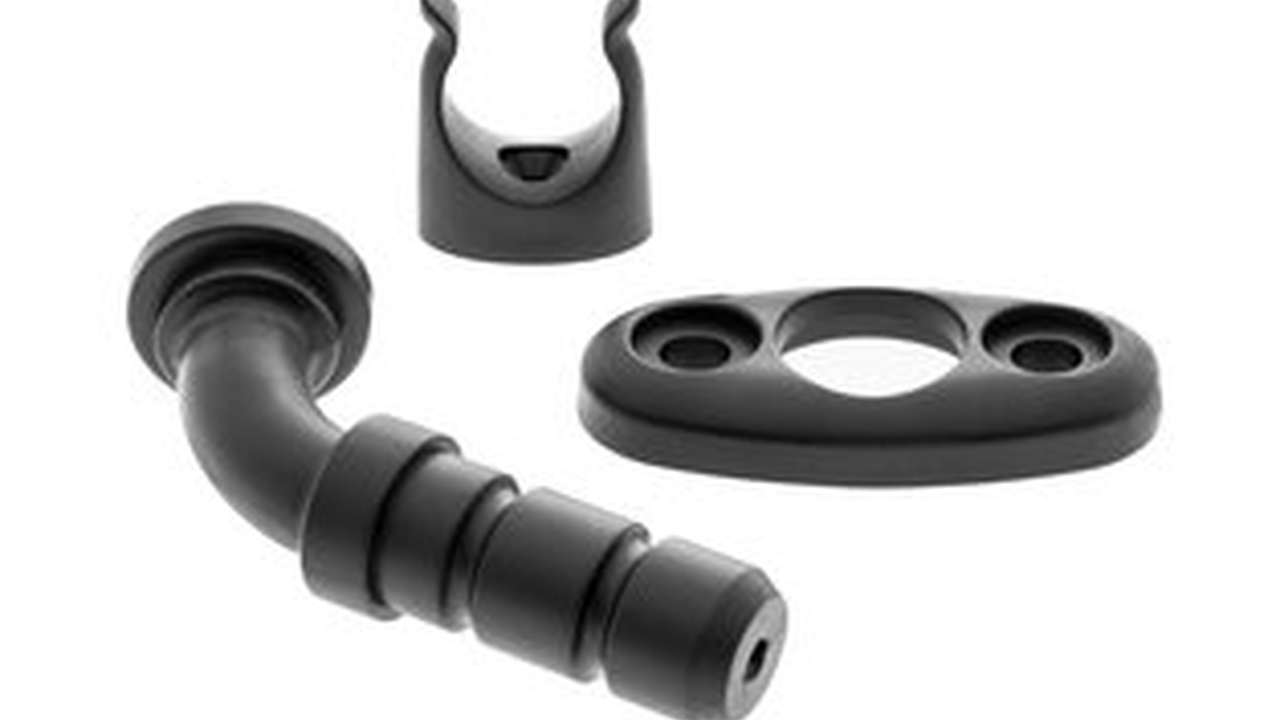

Su EJB provare Spinflex a 360 gradi
Spinflex deve ruotare liberamente nell’intero arco e mantenere la prolunga circa 30 gradi sopra l’orizzontale. Il giunto è modellato con inclinazione di 30 gradi per ridurre sollecitazioni associate a un elemento verticale. Si cercano tagli, indurimento UV, gioco nella sede e ritorno irregolare. La libertà a 360 gradi viene provata lentamente, evitando di torcere oltre il movimento naturale. EJB-JOINT è il ricambio dedicato quando la parte non soddisfa il controllo.

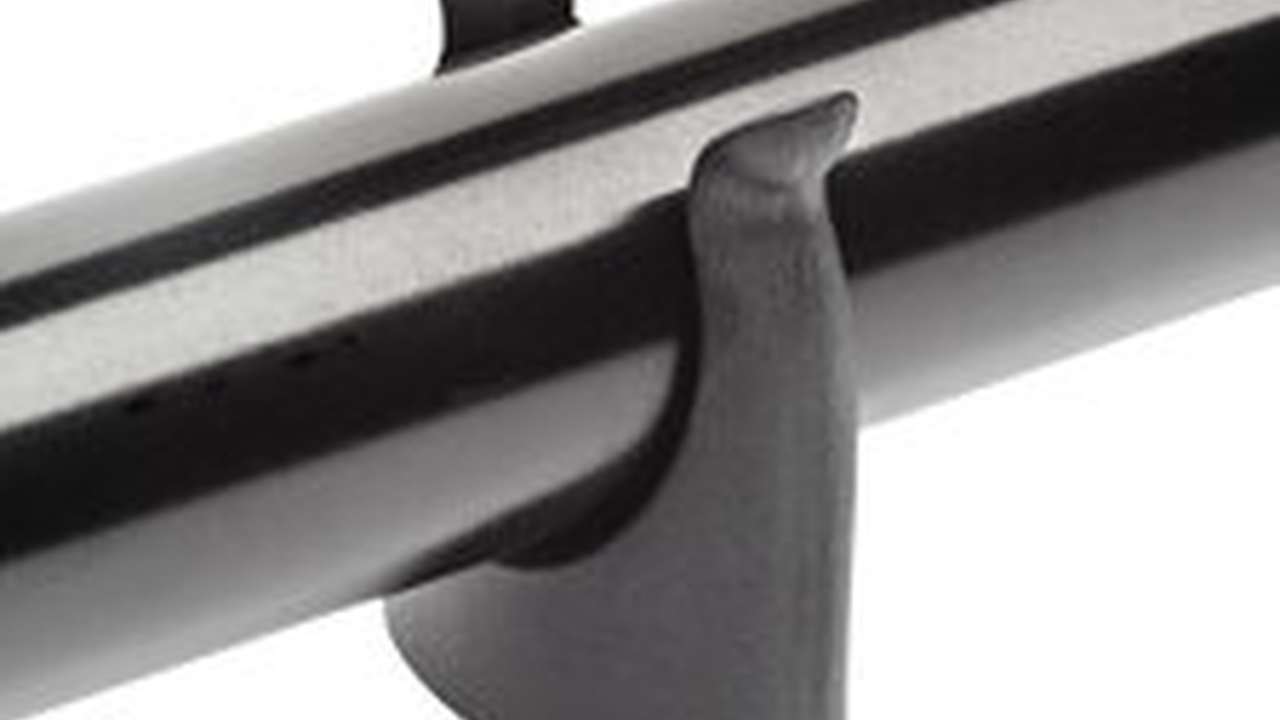

Controllare la presa a tripla onda di EJB
L’impugnatura EJB offre tre zone di presa. Ognuna deve restare integra e consentire alla mano di cambiare posizione senza bordi taglienti. Si verifica che il tubo non ruoti nella presa e che la clip di ritenuta inclusa trattenga davvero la prolunga quando viene riposta. Una clip spezzata non modifica il governo durante l’uso, ma può lasciare cadere il tubo nel pozzetto, dove può incastrarsi tra barra, scotta o piedi dell’equipaggio.
Esaminare base, interassi e fissaggi
EJB dichiara interassi compatibili con retrofit da altri prodotti e con futuro passaggio a EA o EJ; EAC usa due M5 svasati forniti. La base non deve muoversi rispetto alla barra. Si cercano teste sollevate, rondelle mancanti, schiacciamento, umidità e fori ovalizzati. La coppia di serraggio segue materiali e istruzioni, senza inseguire il gioco stringendo fino a deformare la barra. Se il supporto è danneggiato, viene ripristinato prima di installare nuovamente il giunto.
Verificare ammortizzatore, boccola e alloggiamento
EA/EJ dispongono di ammortizzatore E-SHOCK e alloggiamento E-SLEEVE come ricambi, oltre al kit E-KIT. Si confrontano la risposta elastica e il gioco con il funzionamento documentato. Una boccola consumata può produrre un movimento percepibile senza che il perno sia difettoso; un ammortizzatore lesionato può restituire colpi. Le parti vengono sostituite per codice e non riempite con spessori. Dopo il rimontaggio, l’allineamento deve consentire l’arco completo senza attrito laterale.
Pulire e asciugare prima di decidere il ricambio
Sale e sabbia possono imitare un guasto bloccando pulsante o snodo. La prolunga viene risciacquata con acqua dolce e asciugata, seguendo la manutenzione ufficiale. I componenti rimovibili vengono ordinati su un piano pulito; fotografie e contenitori separati evitano inversioni. Solo dopo la pulizia si ripete il controllo del gioco. Se il sintomo scompare, si registra comunque la causa e si modifica la frequenza di lavaggio, perché un deposito ricorrente tornerà a compromettere il comando.
Controllare compatibilità e codici dei ricambi
E-JOINT, E-FASTPIN, E-DIABOLO, E-DIABOLO/J, E-SHOCK, E-SLEEVE, EA-HDL, EJ-HDL ed E-KIT appartengono a funzioni precise. EJB usa invece EJB-JOINT, EJB-CLIP ed EJB-KIT. Prima dell’ordine si annotano serie, misura e tipo di giunto. Un accessorio dichiarato compatibile con EA ed EJ non è automaticamente previsto per EAC o EJB. Il registro conserva codice rimosso, nuovo codice e motivo della sostituzione.
Provare stivaggio e interferenza con l’autopilota
La prolunga viene lasciata, trattenuta, rimossa e recuperata nelle configurazioni effettive. Il Diabolo deve tornare verticale senza urtare; Spinflex deve lasciare EJB raggiungibile; la clip deve trattenere; il fast-pin deve consentire una rimozione rapida. Con autopilota inserito, nessun tubo deve bloccare la corsa o premere sui comandi. Il passaggio al manuale viene simulato perché un sistema privo di gioco ma irraggiungibile non è funzionalmente sicuro.
Eseguire la prova al timone in due fasi
Prima si prova all’ormeggio o in condizione controllata: tutto a dritta e sinistra, regolazioni, cambi di presa e rilascio. Poi, soltanto se la prima fase è positiva, si verifica in navigazione prudente con un secondo sistema di governo pronto e area libera. Si osservano ritardo, flessione, rumore e interferenze. La prova non cerca carichi estremi e non inventa prestazioni; conferma che la configurazione ripristinata risponda in modo continuo nelle normali manovre previste.
Registrare il punto in cui nasceva il gioco
La scheda riporta modello, misura, snodo, posizione del gioco, fissaggi, pulizia, ricambi e prove. “Prolunga revisionata” non permette di capire se il problema era perno, telescopio o base. Si aggiunge una fotografia della configurazione e si programma il controllo successivo. Se la prolunga viene spostata su un’altra barra, la compatibilità dei fori e la geometria devono essere valutate di nuovo, anche se il componente è appena stato revisionato.
Il governo torna affidabile quando sparisce il gioco anomalo
la procedura separa l’elasticità prevista da un difetto crescente. Identifica il modello, localizza il movimento, controlla fast-pin, snodo, pulsante, tubi, impugnatura, base e ricambi, poi verifica stivaggio e autopilota. EA, EJ, EAC ed EJB richiedono procedure coerenti con le rispettive costruzioni. Soltanto dopo le due prove la prolunga torna in servizio: senza impuntamenti, senza spostamenti della base e con una risposta leggibile dalla mano al timone.
