Un angle crédible sur l'écran peut être erroné pour le frottement, le support incliné, l'appariement, l'alimentation électrique, le décalage ou la vitesse incohérente. la procédure suit la chaîne complète des systèmes Garmin gWind et GNX Wind. Commencer à partir de la tête de l'arbre, séparer fil et sans fil, contrôler le réseau et l'affichage, puis comparer le mur et simuler une perte contrôlée. Chaque correction reste tracée et réversible.

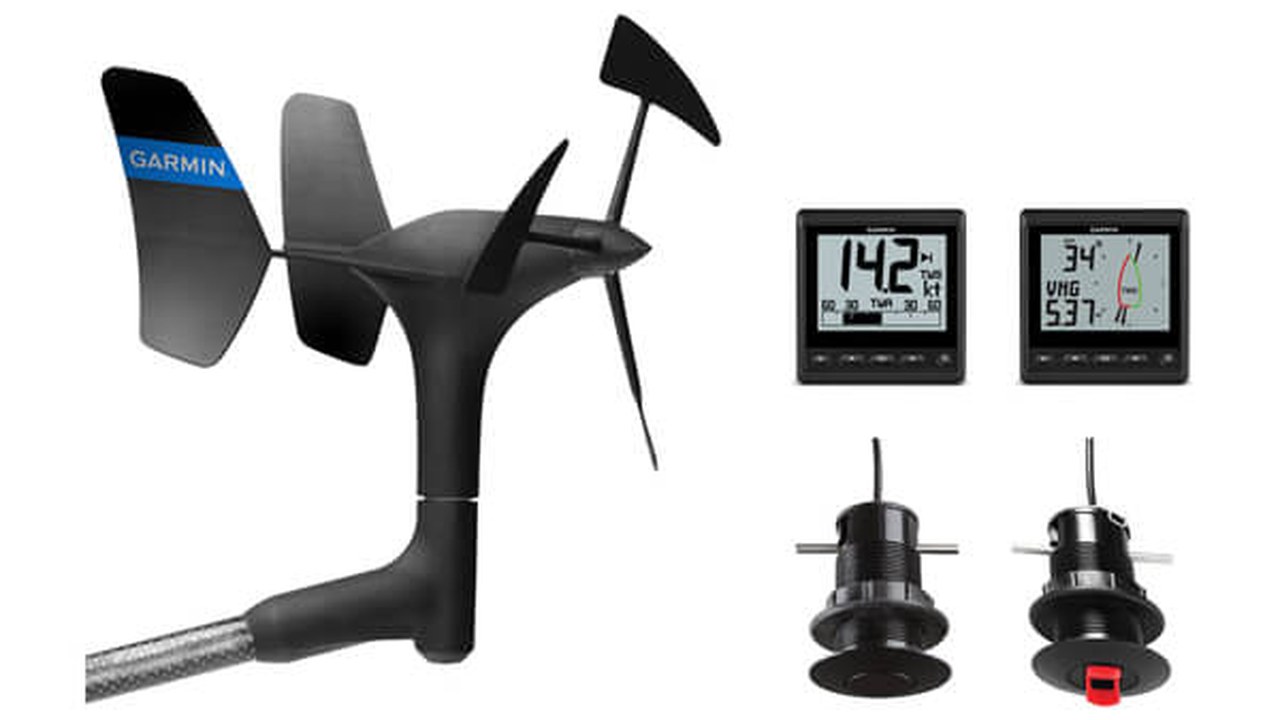

Identifier le capteur et le récepteur
la procédure enregistre le code de transducteur, la version câblée, Wireless 2 ou Race, l'outil GNX et le graphique impliqués. La similitude externe n'est pas suffisante : les connexions, l'alimentation électrique et la compatibilité changent entre les configurations, donc chaque essai commence à partir de l'inventaire réel. Dans le contrôle 1, vous enregistrez la configuration initiale, la condition environnementale, l'intervention unique et le résultat. Avant de modifier un paramètre, vous enregistrez la valeur précédente; après avoir testé, vous verrez le retour à la configuration approuvée. Une donnée plausible ne ferme pas le diagnostic si le support, la nutrition, la connexion ou les dépendances n'ont pas été vérifiés.
Mettez en sécurité votre travail à l'altitude
La tête d'arbre n'inspecte pas sans procédure. Avant le contrôle, l'accès, le harnais, la communication et la sécurité du bateau sont définis. S'il n'y a pas de conditions appropriées, l'essai est limité aux données et l'inspection physique reste ouverte. Dans le contrôle 2, la configuration initiale, la condition environnementale, l'intervention unique et le résultat sont enregistrés. Avant de modifier un paramètre, vous enregistrez la valeur précédente; après avoir testé, vous verrez le retour à la configuration approuvée. Une donnée plausible ne ferme pas le diagnostic si le support, la nutrition, la connexion ou les dépendances n'ont pas été vérifiés.

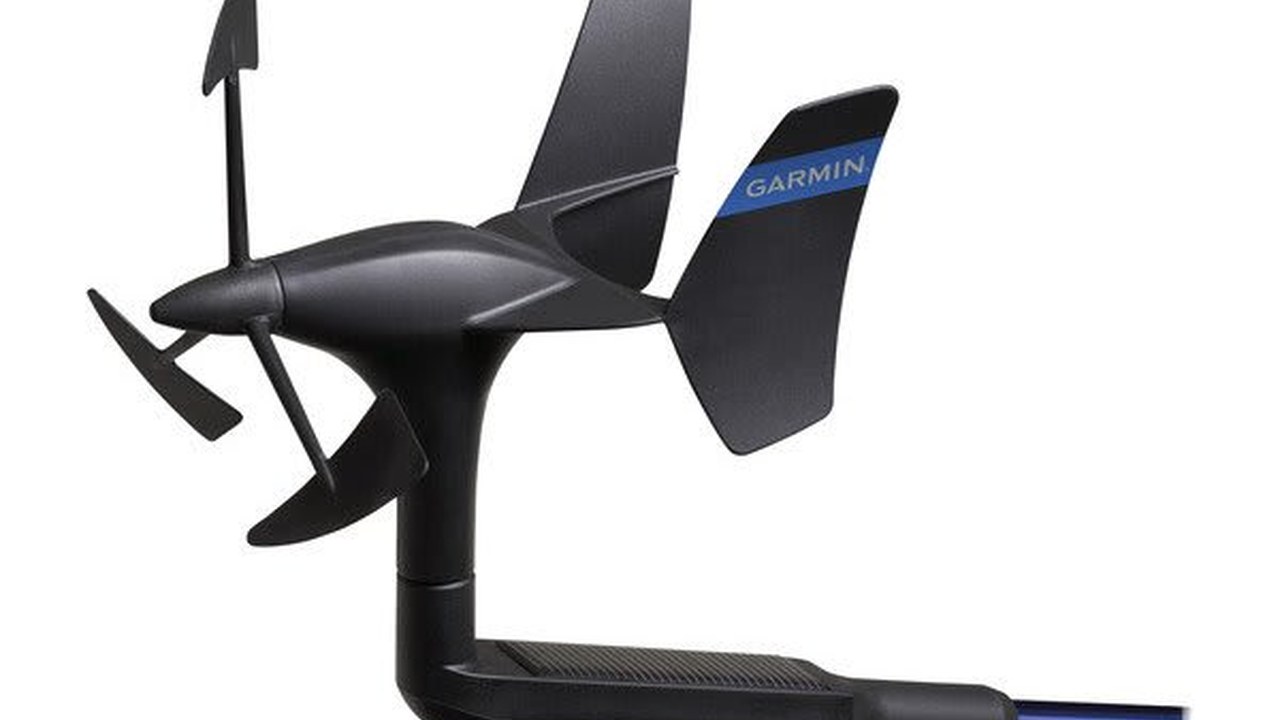

Vérifiez l'hélice à trois lames
On observe des lames, des moyeux et une rotation lente. Le sel, la déformation ou la friction peuvent réduire la réponse surtout avec peu de vent. La composante n'est pas forcée et n'applique pas de produits imprévus; des photos rapprochées permettent de comparer l'état au cours des saisons suivantes. Dans le contrôle 3, la configuration initiale, la condition environnementale, l'intervention unique et le résultat sont enregistrés. Avant de modifier un paramètre, vous enregistrez la valeur précédente; après avoir testé, vous verrez le retour à la configuration approuvée. Une donnée plausible ne ferme pas le diagnostic si le support, la nutrition, la connexion ou les dépendances n'ont pas été vérifiés.
Vérifie le gangerouola et le jumeau
La banderole doit se déplacer sans points durs et revenir constamment dans la direction imposée. Les deux dérives ne doivent pas être repliées ou obstruées. La commande distingue un problème mécanique d'un décalage électronique, car corriger le menu n'élimine pas la friction physique. Dans le contrôle 4, la configuration initiale, l'état de l'environnement, l'intervention unique et le résultat sont enregistrés. Avant de modifier un paramètre, vous enregistrez la valeur précédente; après avoir testé, vous verrez le retour à la configuration approuvée. Une donnée plausible ne ferme pas le diagnostic si le support, la nutrition, la connexion ou les dépendances n'ont pas été vérifiés.
| Contrôle | Méthode | Examen prévu |
|---|---|---|
| Tourner | Rotation et observation manuelles | Libre et intégral |
| Bande | Mouvement lent | Pas de frottement |
| Connexion | Réseau ou appariement | Capteur reconnu |
| Coin | Comparaison de l'axe du bateau | Offset cohérent |
| Vitesse | Comparaison progressive | Valeur stable |
| Alarme | Perte de données contrôlées | Revenus visibles |
Vérifier le support et la verticalité
Les vis, la plaque et le poteau sont observés pour le gibier, la corrosion et l'inclinaison. La course gWind contrôle également le pôle droit d'un mètre et son levier. Une base mobile génère des variations qui peuvent sembler être des problèmes de froid ou de réseau. Dans le contrôle 5, la configuration initiale, l'état de l'environnement, l'intervention unique et le résultat sont enregistrés. Avant de modifier un paramètre, vous enregistrez la valeur précédente; après avoir testé, vous verrez le retour à la configuration approuvée. Une donnée plausible ne ferme pas le diagnostic si le support, la nutrition, la connexion ou les dépendances n'ont pas été vérifiés.

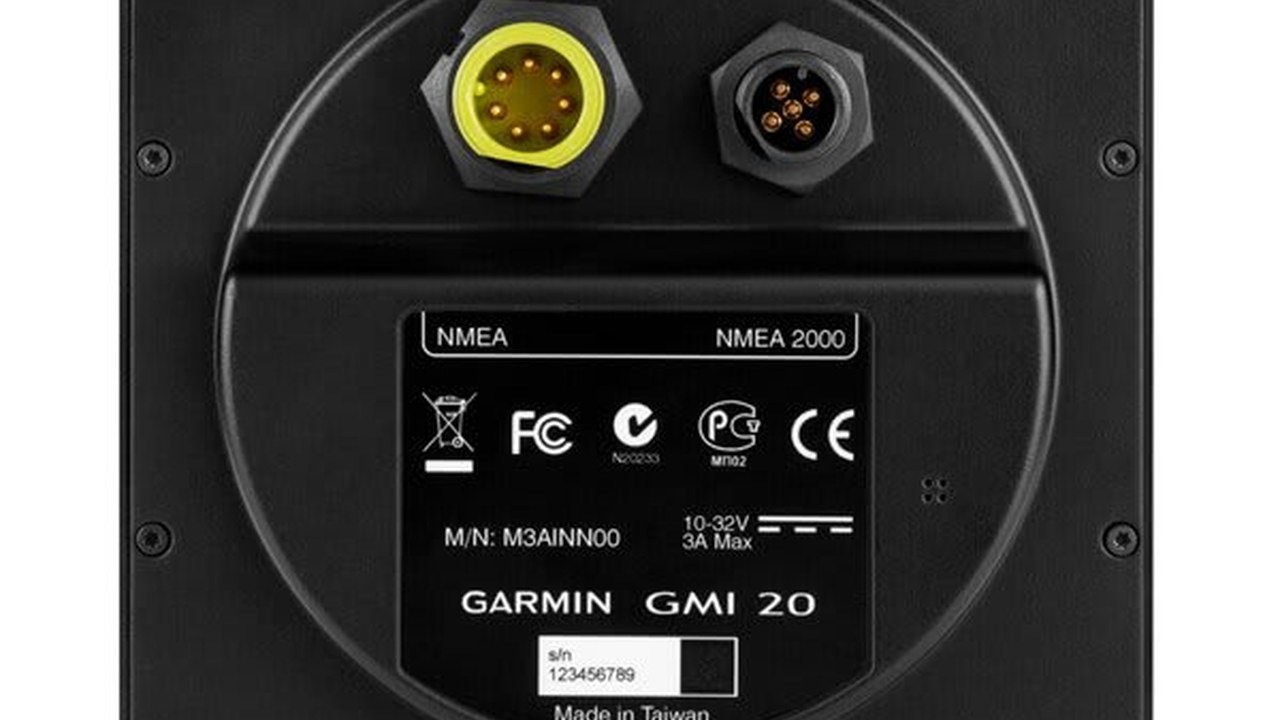

Suivez le câble vers le réseau
Le système filaire examine le chemin dans le mât, les articulations, la protection contre le frottement et la sortie vers la base. Il identifie GND 10 et contrôle Nexus Network, NMEA 2000, les terminaisons et la puissance sans débrancher au hasard un réseau. Dans le contrôle 6, il y a configuration initiale, condition environnementale, intervention unique et résultat. Avant de modifier un paramètre, vous enregistrez la valeur précédente; après avoir testé, vous verrez le retour à la configuration approuvée. Une donnée plausible ne ferme pas le diagnostic si le support, la nutrition, la connexion ou les dépendances n'ont pas été vérifiés.
Vérifiez le couplage sans fil
Wireless 2 peut se connecter à GNX Wind ou à un graphique compatible. la procédure confirme que la fonction sans fil est activée et que le capteur stocké est le bon. Un couple réussi à une distance réduite ne ferme pas l'essai sur le bateau armé. Dans le contrôle 7, la configuration initiale, la condition environnementale, l'intervention unique et le résultat sont enregistrés. Avant de modifier un paramètre, vous enregistrez la valeur précédente; après avoir testé, vous verrez le retour à la configuration approuvée. Une donnée plausible ne ferme pas le diagnostic si le support, la nutrition, la connexion ou les dépendances n'ont pas été vérifiés.
Essayez la ligne visuelle de la connexion
La documentation admet les installations jusqu'à 50 pieds mais avertit que les obstacles peuvent diminuer le signal. Les déconnexions avec l'équipement sont observées dans la configuration réelle et la position, l'arbre, les structures et la distance du récepteur sont notés, sans inventer de seuil universel. Dans le contrôle 8 il y a configuration initiale, condition environnementale, intervention unique et résultat. Avant de modifier un paramètre, vous enregistrez la valeur précédente; après avoir testé, vous verrez le retour à la configuration approuvée. Une donnée plausible ne ferme pas le diagnostic si le support, la nutrition, la connexion ou les dépendances n'ont pas été vérifiés.
Enregistrez la batterie et la charge solaire
Le système sans fil utilise une batterie chargée par le panneau solaire et remplaçable. La durée déclarée jusqu'à trois ans ne remplace pas le contrôle. L'ombre, la couverture longue et le stationnement des personnes âgées sont signalés, évitant d'attribuer toute perte radio au réseau. Dans le contrôle 9, il y a configuration initiale, condition environnementale, intervention unique et résultat. Avant de modifier un paramètre, vous enregistrez la valeur précédente; après avoir testé, vous verrez le retour à la configuration approuvée. Une donnée plausible ne ferme pas le diagnostic si le support, la nutrition, la connexion ou les dépendances n'ont pas été vérifiés.
Vérifiez GNX Alimentation en énergie éolienne
Sur l'épine dorsale est mesurée la tension avec les outils et autres utilitaires actifs. GNX Wind nécessite de 9 à 16 Vdc sur le réseau NMEA 2000 et absorbe 150 mA avec LEN 3. Les chutes, les rappels ou les chiffres intermittents sont liés aux mesures avant de remplacer l'affichage. Dans le contrôle 10, la configuration initiale, l'état de l'environnement, l'intervention unique et le résultat sont enregistrés. Avant de modifier un paramètre, vous enregistrez la valeur précédente; après avoir testé, vous verrez le retour à la configuration approuvée. Une donnée plausible ne ferme pas le diagnostic si le support, la nutrition, la connexion ou les dépendances n'ont pas été vérifiés.

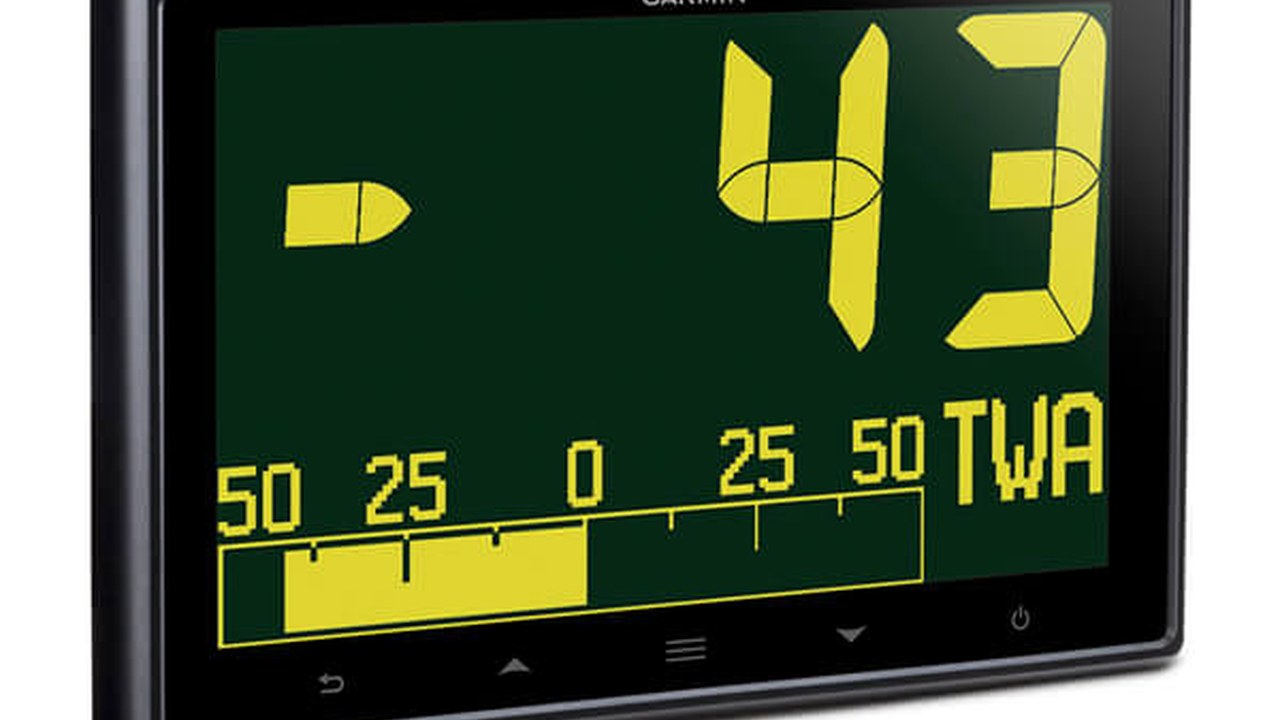

Lire correctement la rose du vent
Il se produit si la rose montre l'angle réel et apparent ensemble, vue étroite de la boline ou de la vraie direction. Le technicien enregistre la page choisie et les deux champs numériques. Une sélection incorrecte peut ressembler à un capteur inversé tout en n'étant qu'une donnée différente. Dans le contrôle 11, la configuration initiale, la condition environnementale, l'intervention unique et le résultat sont enregistrés. Avant de modifier un paramètre, vous enregistrez la valeur précédente; après avoir testé, vous verrez le retour à la configuration approuvée. Une donnée plausible ne ferme pas le diagnostic si le support, la nutrition, la connexion ou les dépendances n'ont pas été vérifiés.
Vérifier zéro par rapport à la moitié
La correspondance entre l'axe et une indication est observée avec un bateau stable et des références claires. Une compensation n'est appliquée que selon la procédure indiquée. Si le support ou la tête sont visiblement désallinés, la correction mécanique précède la compensation dans le menu. Dans le contrôle 12, la configuration initiale, l'état de l'environnement, l'intervention unique et le résultat sont enregistrés. Avant de modifier un paramètre, vous enregistrez la valeur précédente; après avoir testé, vous verrez le retour à la configuration approuvée. Une donnée plausible ne ferme pas le diagnostic si le support, la nutrition, la connexion ou les dépendances n'ont pas été vérifiés.
Comparez les deux mires
Dans des conditions aussi stables que possible, vous naviguez sur des symétries et comparez les angles et la réponse. Les différences persistantes suggèrent un alignement, un trouble aérodynamique ou des données de soutien incohérentes. Cool et courant sont notés pour ne pas les transformer en panne. Dans le contrôle 13 il y a configuration initiale, condition environnementale, intervention unique et résultat. Avant de modifier un paramètre, vous enregistrez la valeur précédente; après avoir testé, vous verrez le retour à la configuration approuvée. Une donnée plausible ne ferme pas le diagnostic si le support, la nutrition, la connexion ou les dépendances n'ont pas été vérifiés.
Vent apparent séparé et vent réel
La lecture apparente vient directement du débit sur le bateau; la vraie demande de calcul avec d'autres données. la procédure contrôle la présence et la plausibilité de la vitesse et de la prora. Si une dépendance est manquante, les données dérivées ne sont pas utilisées pour juger la tête de l'arbre. Dans le contrôle 14, la configuration initiale, la condition environnementale, l'intervention unique et le résultat sont enregistrés. Avant de modifier un paramètre, vous enregistrez la valeur précédente; après avoir testé, vous verrez le retour à la configuration approuvée. Une donnée plausible ne ferme pas le diagnostic si le support, la nutrition, la connexion ou les dépendances n'ont pas été vérifiés.
Essayez le mode Steer-Pilot sans malentendus
TAWA et TTWA peuvent conduire vers un angle de cible, mais la procédure officielle nécessite un graphique compatible et une table polaire chargée et activée. la procédure ne prouve la fonction que lorsque ces conditions préalables sont documentées et maintient le gouvernement sous la responsabilité du timonier. Dans le contrôle 15, la configuration initiale, l'état environnemental, l'intervention unique et le résultat sont enregistrés. Avant de modifier un paramètre, vous enregistrez la valeur précédente; après avoir testé, vous verrez le retour à la configuration approuvée. Une donnée plausible ne ferme pas le diagnostic si le support, la nutrition, la connexion ou les dépendances n'ont pas été vérifiés.
Simulation de la perte de capteur
Un système contrôlé interrompt la branche prévue ou désactive la connexion sans fil, puis l'indication et la récupération sont observées. Le test vérifie qu'une donnée gelée ne semble pas valide et que, à la restauration, le système revient sans associer un transducteur différent. Dans le contrôle 16 il y a configuration initiale, condition environnementale, intervention unique et résultat. Avant de modifier un paramètre, vous enregistrez la valeur précédente; après avoir testé, vous verrez le retour à la configuration approuvée. Une donnée plausible ne ferme pas le diagnostic si le support, la nutrition, la connexion ou les dépendances n'ont pas été vérifiés.
Répéter l'essai avec la lumière et le vent soutenu
L'attrite et la turbulence émergent avec un air faible, tandis que les vibrations et l'instabilité peuvent apparaître avec un vent plus fort. Ils comparent la tendance, et non les pics individuels, et enregistrent le scénario. Aucune preuve dangereuse n'est faite pour obtenir une valeur arbitraire. En contrôle 17 il y a configuration initiale, condition environnementale, intervention unique et résultat. Avant de modifier un paramètre, vous enregistrez la valeur précédente; après avoir testé, vous verrez le retour à la configuration approuvée. Une donnée plausible ne ferme pas le diagnostic si le support, la nutrition, la connexion ou les dépendances n'ont pas été vérifiés.
Fermer avec un enregistrement répétable
Le rapport conserve les modèles, le réseau, les photos, la tension, l'appariement, l'offset, les pages d'affichage, le mur et les limites rencontrées. Les défauts non reproduits en toute sécurité restent ouverts. L'équipement et l'équipement technique peuvent ainsi rapidement distinguer mécanique, radio, alimentation électrique, réseau et calcul. Dans le contrôle 18, la configuration initiale, l'état environnemental, l'intervention unique et le résultat sont enregistrés. Avant de modifier un paramètre, vous enregistrez la valeur précédente; après avoir testé, vous verrez le retour à la configuration approuvée. Une donnée plausible ne ferme pas le diagnostic si le support, la nutrition, la connexion ou les dépendances n'ont pas été vérifiés.
