L'anneau se déplace, l'épingle semble se rétracter, mais la poignée ne libère pas la charge. Insister avec plus de force peut cacher la cause et augmenter le risque. Le bloc peut provenir d'un corps désalliné, d'un terminal qui presse sur la hache, d'un ressort endommagé, d'un remplacement incompatible ou simplement d'un modèle non conçu pour ce mode de libération. Le diagnostic correct commence par identifier en toute sécurité le code Ronstan et séparer le symptôme, la géométrie et le mécanisme.
Première règle: supprimer la charge sans improviser
Une poignée bloquée n'examine pas avec les gens dans la trajectoire supérieure ou terminale. La charge est transférée avec un système approprié et une procédure compatible avec le bateau; seulement après avoir essayé la commande. S'il n'est pas possible de télécharger la manœuvre en toute sécurité, l'intervention s'arrête. Le marteau, le levier et les torsions aléatoires peuvent déformer les surfaces porteuses ou provoquer une libération soudaine. Le diagnostic ne s'applique que si le composant peut être observé sans énergie incontrôlée.
Identifier le modèle change tous les tests
Ronstan offre des snap standard, TriggerSnap, fixe, pivotant, fourche, trunnion et adaptateurs. La forme brillante ne suffit pas à les distinguer. Vous recherchez le code, vous mesurez l'encombrement et comparez la caution, la broche et le corps avec la configuration enregistrée. Une RF6110 n'utilise pas nécessairement le même kit qu'une RF6200; un adaptateur RF6170 a une destination spécifique. Sans identification, même un nouveau ressort peut être le mauvais remplacement et produire un faux résultat positif.
Le produit de base nécessite une attention particulière

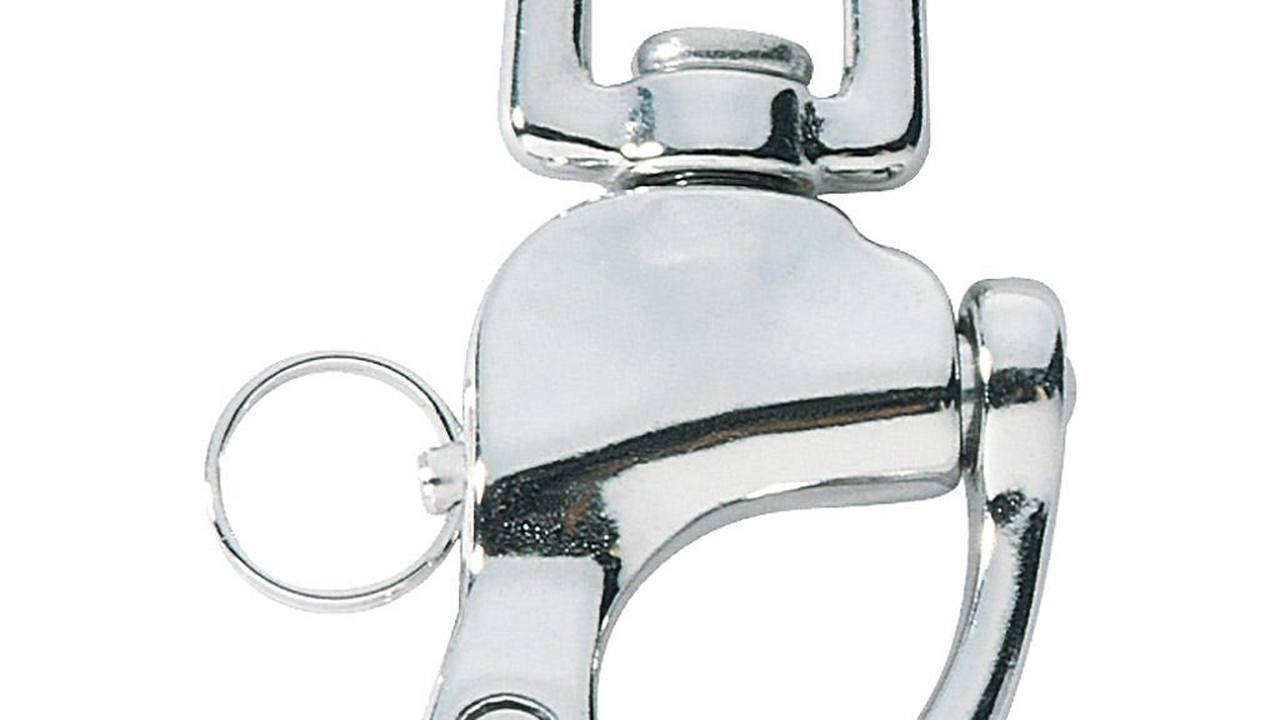

CS2482-1 est une poignée pivotante de 70mm de la gamme de produits. Ronstan précise que cette famille offre un matériel de valeur économique mais non classé par charge. Si le composant apparaît dans une manœuvre pour laquelle des valeurs structurales sont nécessaires, le diagnostic ne doit pas prouver son ouverture : d'abord, il faut vérifier si la sélection est documentée et appropriée. Les limites déclarées pour une série standard ne sont pas transférées au CS2482-1 seulement parce que le mécanisme est similaire.
Un anneau dur peut indiquer une pression latérale
Lorsque le terminal presse le hasp contre un côté du corps, la broche peut être chargée latéralement. La commande devient dure même si le ressort et la broche sont intacts. On observe des traces de brillants asymétriques, des empreintes, des poutres et une liberté de caution. Puis il reproduit lentement l'orientation réelle, sans appliquer la charge de fonctionnement. Si la dureté n'apparaît que dans une seule position, le problème est géométrique : le nettoyage du composant ne corrigera pas une attaque qui fonctionne hors du plan.
Une commande libre sans point d'ouverture à la course incomplète
Si l'anneau se déplace avec presque rien de résistance mais que le hasp reste fermé, il se produit combien il tire vraiment la broche. Un ressort cassé, une goupille non conforme, un stockage ou une déformation peuvent limiter la course. Le contrôle est comparé à un spécimen ou un code connu, et non à une impression. Vous ne relâchez pas l'épingle pour gagner du mouvement : vous changez donc la section tenue, durable et la relation avec le trou de hachage.
TriggerSnap nécessite la procédure prévue

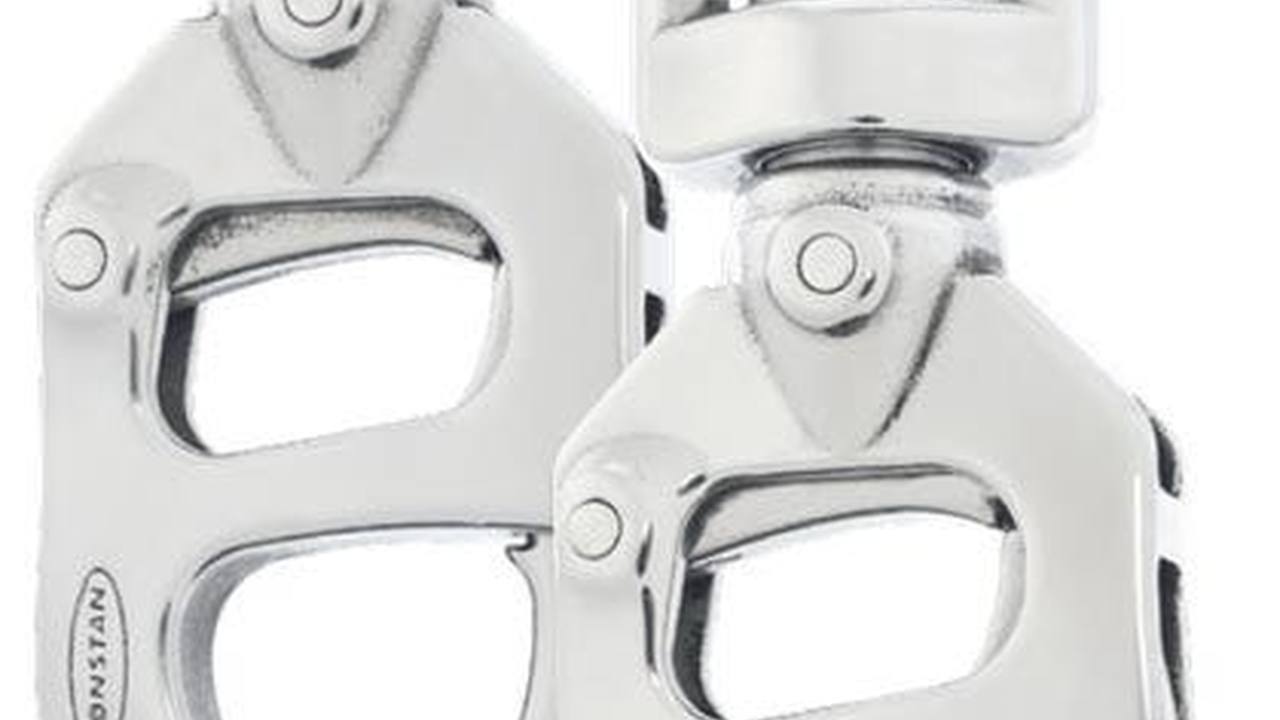

TriggerSnap utilise un déclencheur rapide avec une main. Ronstan indique que la décharge sous charge est effectuée avec l'extrémité en aluminium RF1322, utilisée pour actionner le déclencheur. Tirer une bague comme sur un modèle standard n'est pas un test équivalent. Contrôle de l'accessibilité du déclencheur, présence de l'outil et trajectoire après ouverture. Si l'équipage ne peut pas distinguer les deux principes, la défaillance apparente peut être une erreur de procédure plutôt qu'un défaut mécanique.
Les trois tailles TriggerSnap ont des limites distinctes

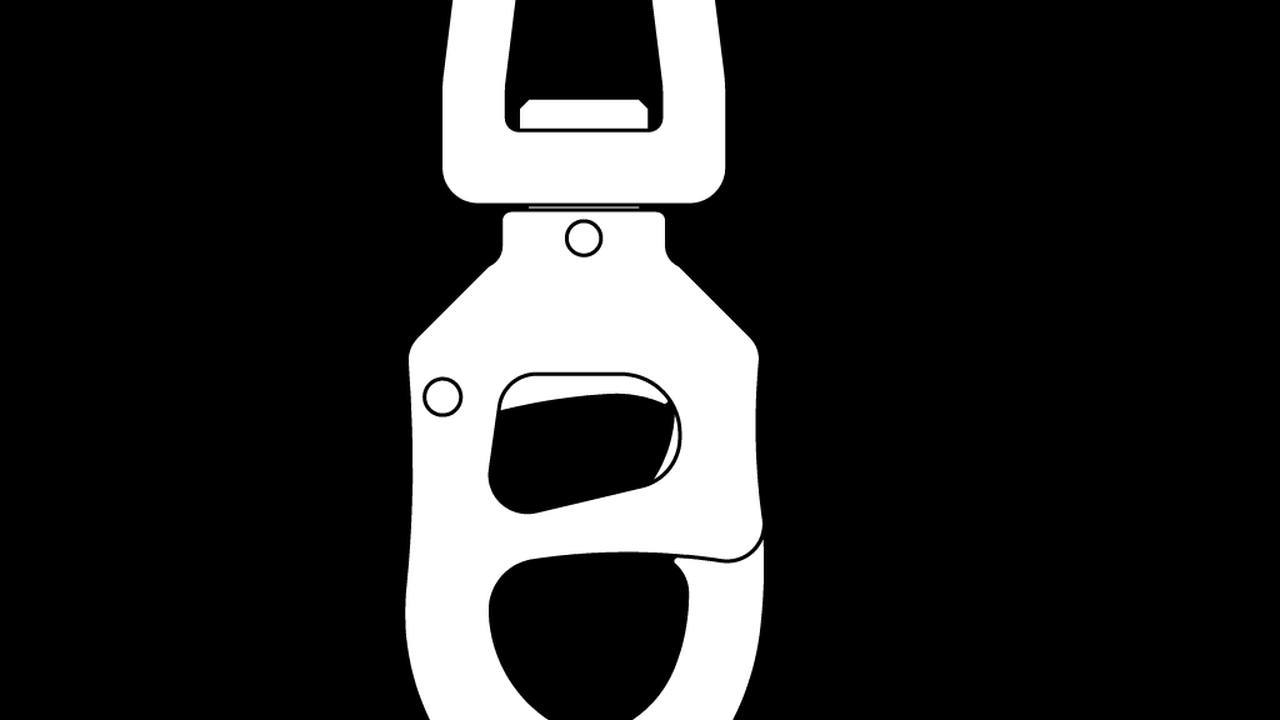

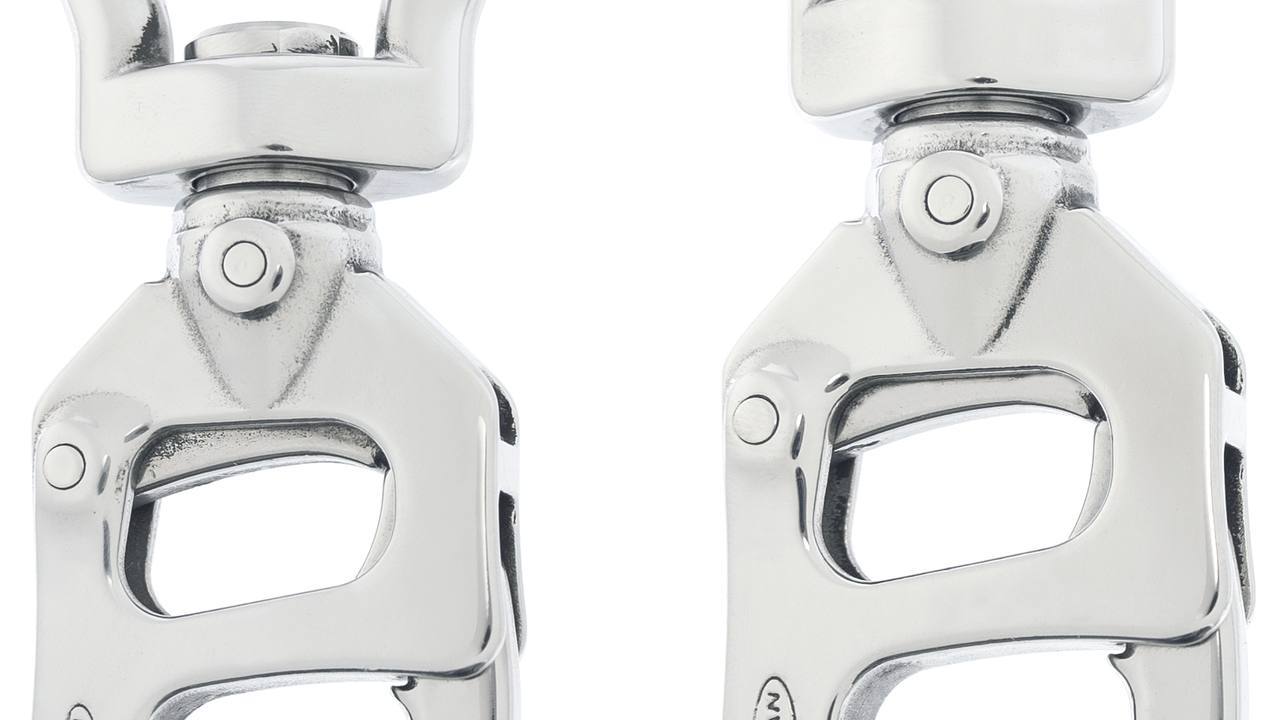

La série 100 RF7110/RF7120 déclare 1 000 kilogrammes de charge de travail maximale et 2 000 bris. Les séries 200 RF7210/RF7220 s'élèvent à 1 600 et 3 200; les séries 300 RF7310/RF7320 à 2 400 et 4 800. Un mécanisme qui devient difficile peut être le signal d'une charge ou d'une géométrie imprévues, et non la demande de choisir automatiquement la plus grande taille. La connexion complète doit rester compatible avec la caution et l'espace disponible.
Le marquage de production aide à la traçabilité
Chaque TriggerSnap est déclaré testé individuellement et marqué d'un code de production. Lors de l'inspection, le marquage est lu et enregistré; une surface rugueuse ou un marquage non reconnaissable est une information et non un détail esthétique. L'essai initial ne certifie pas l'état après une surcharge ou un choc. Registre, position à bord et date de l'anomalie permettent de distinguer un seul problème d'une condition répétée sur la même manœuvre.
RF6110 offre une référence pour la famille standard
La RF6110 est une poignée pivotante avec une petite caution de 69mm de long. Il déclare 850 kilogrammes de charge de travail maximale, 1 700 bris et 50 grammes de masse; les quotas A et B sont de 16 et 10 mm. La carte permet de vérifier que le terminal ne remplit pas la caution anormalement et que le corps a de l'espace pour s'orienter. Un remplacement plus court ou avec une caution différente peut introduire un contact latéral en entrant physiquement.
RF6320 montre les changements de taille

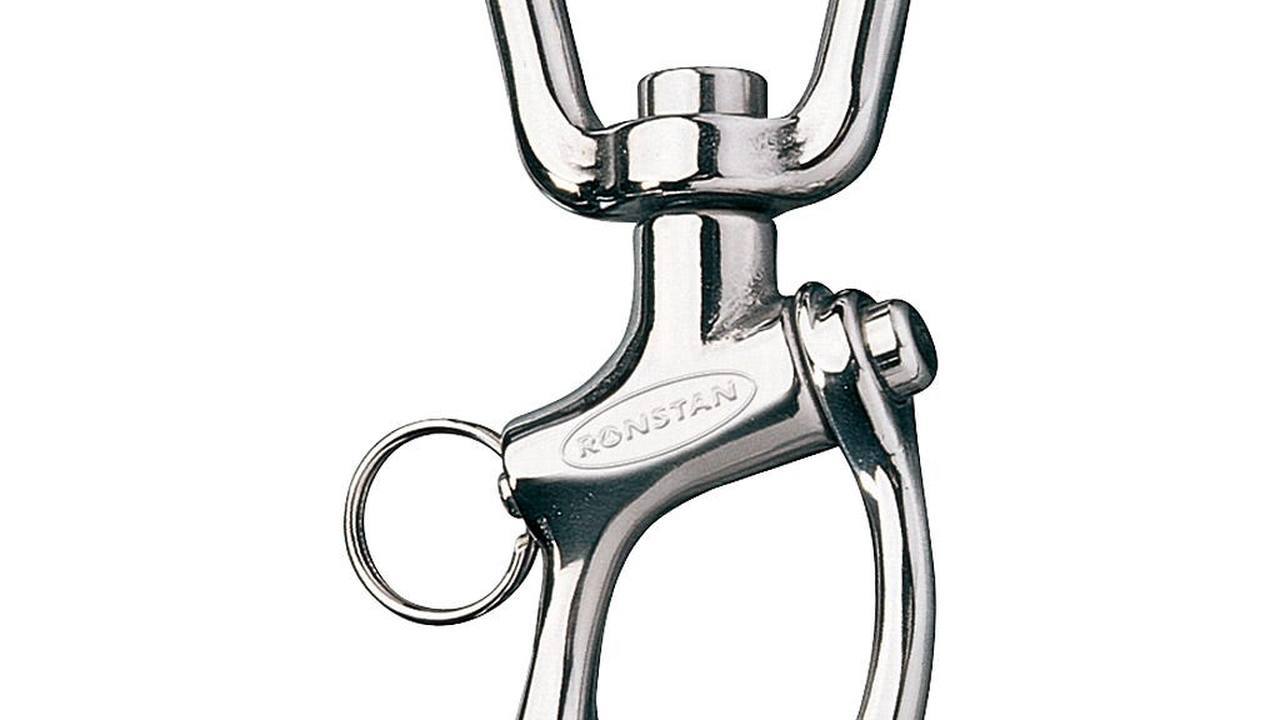

La RF6320 mesure 122 mm de long et utilise une grande caution pivotante. La charge de travail maximale déclarée est de 1,350 kilogrammes, la charge de rupture 2,700 et la masse 170 grammes; A et B mesurent 26 mm. Si une RF6320 tourne avec difficulté, ils examinent la charge transversale, la contamination et le contact de la caution. La masse plus grande rend également la trajectoire de la composante plus importante lorsqu'elle est libérée d'une manœuvre en mouvement.
Le tableau relie le symptôme à la prochaine vérification
| Symptôme | Origine possible | Vérification en toute sécurité |
|---|---|---|
| Anneau dur | Pression latérale ou stockage | Télécharger, observer les panneaux et l'orientation |
| Anneau libre, hasp fermé | Fonctionnement insuffisant ou mauvais remplacement | Identifier le code et mesurer la course |
| Déclencheur non accessible | Installation ou procédure | Vérifier l'accès à la RF1322 |
| Bail non tournant | Charge transversale, impact, contamination | Contrôle sans charge et comparaison géométrique |
| Fermeture sans butée nette | Ressort, épingle ou surface usée | Rétracter et contrôler le kit compatible |
RF6170 n'est pas un corps universel

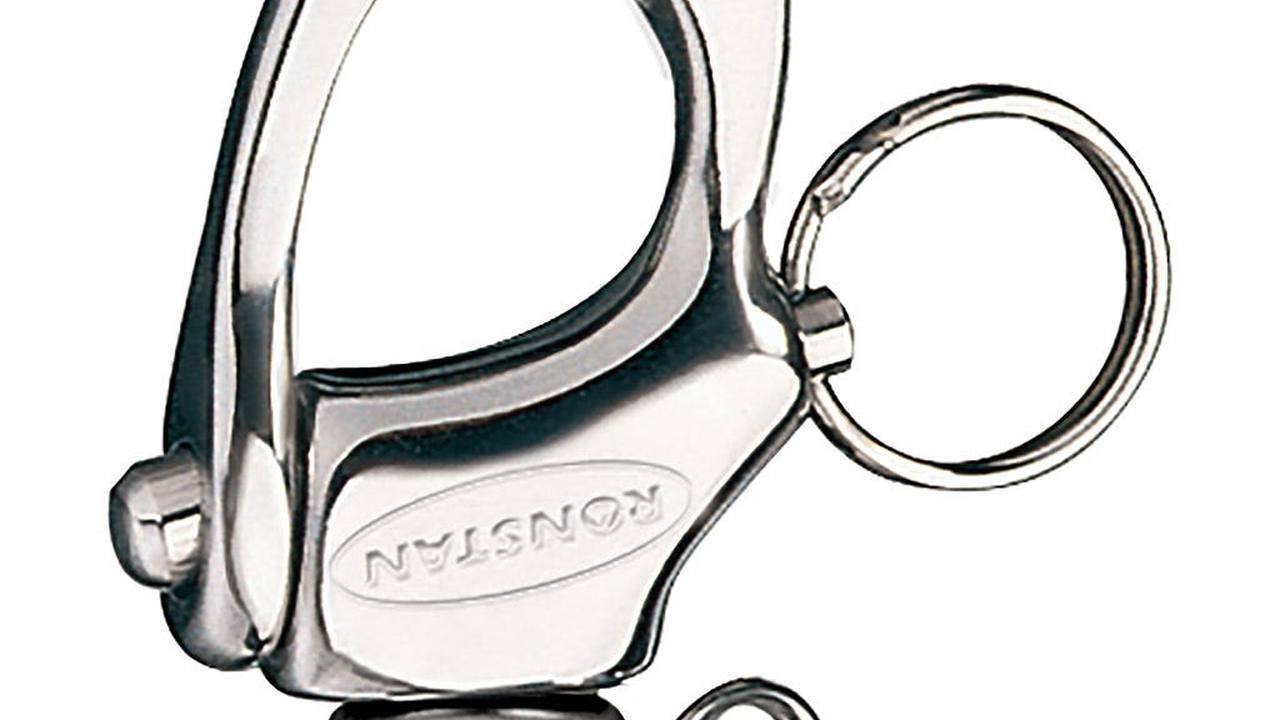

RF6170 est un adaptateur snap pour la série Orbit 55. Si elle apparaît dans un ensemble différent, la première question est de savoir si cette combinaison est attendue, et non si la broche semble fonctionner. L'adaptateur relie des géométries précises et une rotation ou un support inattendu peut transférer des charges vers le corps. Pendant le contrôle, le composant jumelé est également identifié, parce que le diagnostic seul le snap de la chaîne peut ignorer la véritable interférence.
Le sel et les particules modifient le geste avant les valeurs de charge
Un dépôt peut ralentir la goupille, le ressort ou l'articulation sans produire une déformation visible immédiatement. Rincer selon l'entretien applicable et tester le mécanisme sans charge, observer la course et le retour. Les huiles ou graisses aléatoires peuvent retenir des particules ou ne pas être compatibles avec l'utilisation; elles ne sont pas utilisées pour masquer une dureté persistante. Si le mouvement ne revient pas régulièrement après un nettoyage approprié, le composant est retiré et évalué, et non mis en service.
La corrosion et la décoloration ne sont pas le même diagnostic
Dans les modèles standard Ronstan indique corps et haspe en acier inoxydable 15-5PH microfusé, avec broche et ressort en 316; RF6080 est déclaré en acier 316. Différents matériaux peuvent montrer différents aspects de surface. Nous recherchons goolatura, cracche, perte de section, déformation et rugosité sur les surfaces de contact, en évitant les conclusions basées sur un seul point. Un polissage agressif peut effacer les signes utiles et modifier les chances : d'abord, il est documenté, puis l'intervention est décidée.
Le kit de broche doit coïncider avec le corps

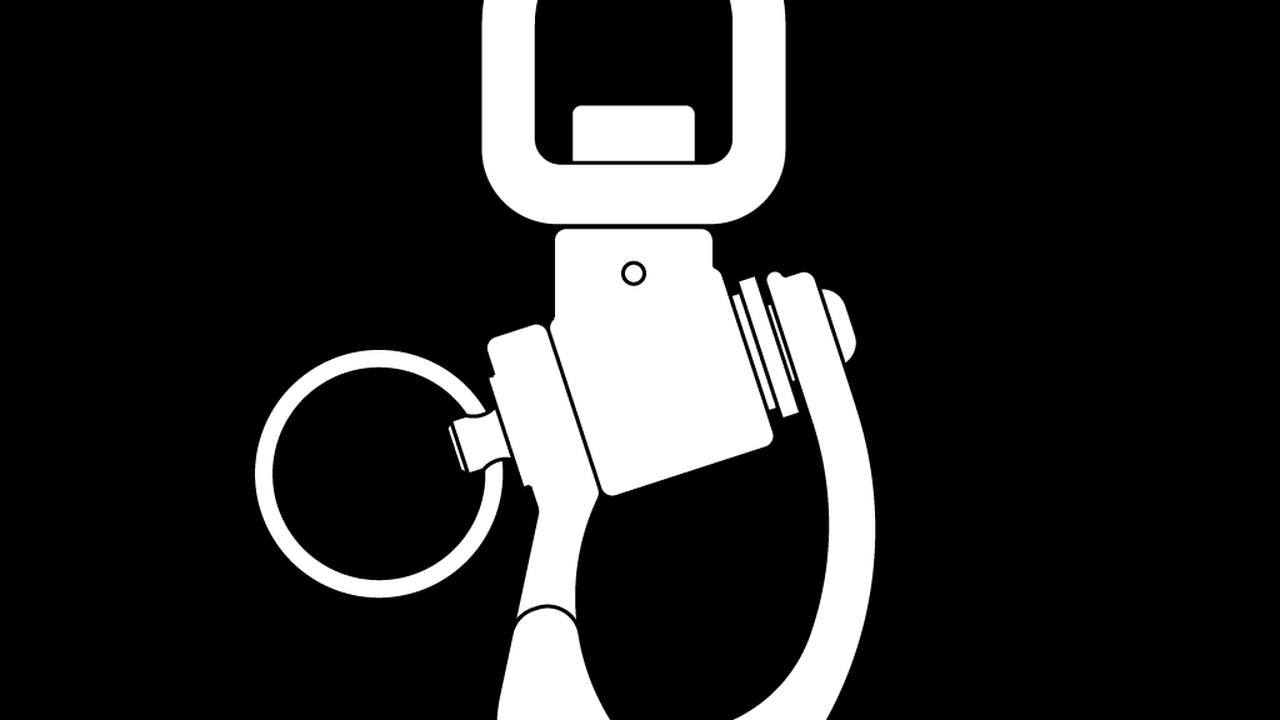

RF6160 sert RF6110, RF6120, RF6130 et RF6170; RF6161 est destiné à RF6100 et RF6111. RF6260 est déclaré pour RF6200, tandis que RF62 couvre RF6210, RF6220, RF6230 et RF6230A. Cette matrice explique clairement pourquoi le tiroir de pièces de rechange doit être étiqueté. L'entrée d'une broche n'est pas nécessairement la bonne. Après assemblage, le ressort est retourné, maintenu, fermé et complet sans charge.
L'essai fonctionnel doit reproduire le chemin réel

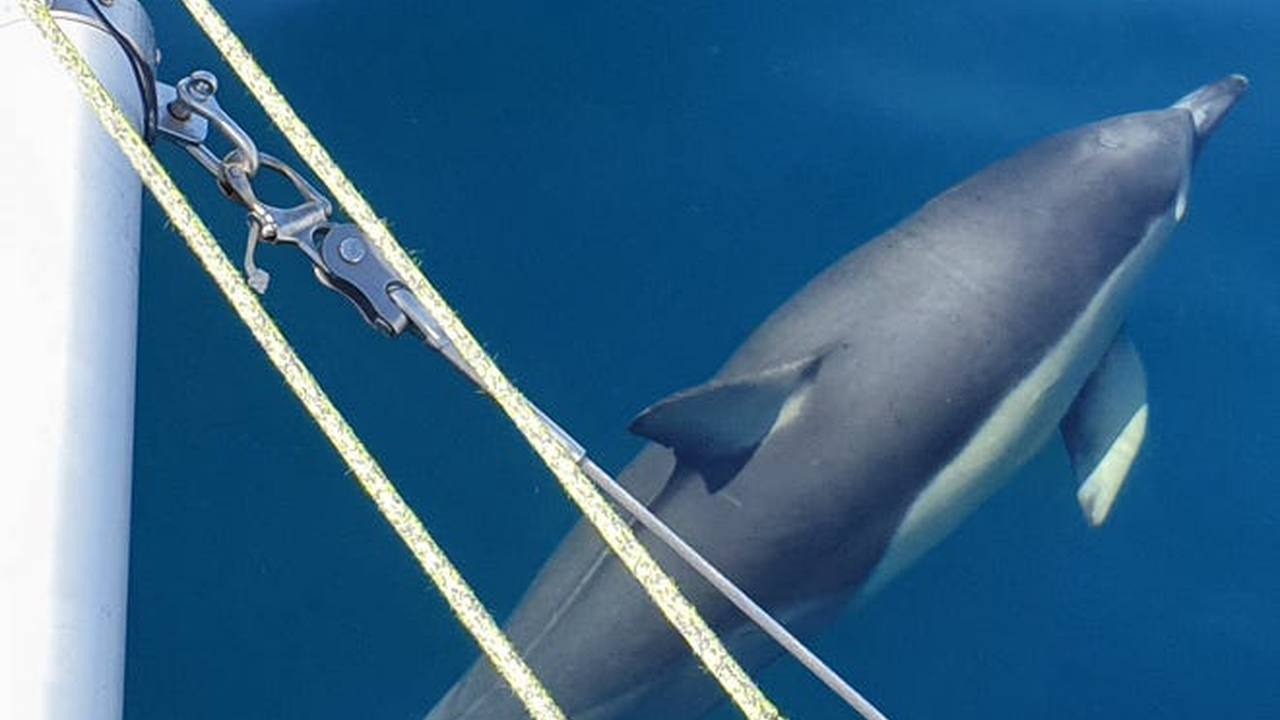

Un compteur confirme que le mécanisme se déplace, mais le bateau ajoute angle, terminal, textile et obstacles. Après inspection, le composant est réassemblé sans appliquer la charge de fonctionnement et prend lentement la manœuvre à des positions extrêmes. La commande doit rester accessible et aucun haut ne doit la toucher. Seule une procédure autorisée peut appliquer des charges d'essai; tirer avec le treuil jusqu'à ce qu'il soit visible s'il est détenu.
Release involontaire laisse des signaux à rechercher
Si la poignée s'est ouverte seule, nous examinons le chemin du dragon, les objets qui ont pris l'anneau, les contacts avec la voile ou la voile couverte et l'orientation du corps. Dans la famille standard Ronstan décrit un anneau soudé sur l'épingle et la possibilité de relier une traînée pour faciliter l'ouverture. Cependant, un traînage trop long ou non retenu peut devenir une commande accidentelle. Le remède concerne le chemin, pas seulement le remplacement du composant.
Lorsque le composant est retiré sans autre preuve
La déformation, la clique, la perte de matériel, l'épingle qui ne reste pas en place, la fermeture incomplète, le marquage illisible après un événement grave ou des antécédents de surcharge imprécis nécessitent une décision prudente. La pièce est identifiée, isolée et remplacée selon le projet; elle ne retourne pas au tiroir d'échange. Même l'absence de valeur de charge sur une série de marchandises est une limite documentaire concrète lorsque l'application nécessite des capacités structurelles connues.
Le rapport de diagnostic met fin au problème
Code, emplacement, symptôme, état de charge, photographies, mesure ou test effectué, remplacement installé et résultat final. Si la cause est géométrique, elle corrige l'interface et ne fixe pas tout au ressort. S'il s'agit d'une procédure, l'équipage est formé à la bonne commande et à l'utilisation de RF1322. Un diagnostic complet évite que le même défaut revienne au changement suivant : le snap de la chaîne devient un composant suivi, et non un objet brillant qui remplace les tentatives.
