Configurar uma Lagoa Sessenta 7 significa coordenar até seis cabines, duas posições possíveis da cozinha, variações da sala de estar e três interpretações da ponte aérea em uma plataforma de 20,15 metros de comprimento e 10 metros de largura. O quadro atual declara 42,3 toneladas leves, 5.500 litros de combustível, 1.000 litros de água e uma capacidade entre 8 e 16 lugares. Estes dados não descrevem um barco único: cada escolha move pesos, pessoas, plantas e carga hoteleira. O capitulado deve, portanto, partir da missão e encerrar com um plano assinado, um separado dos utilitários e provas de aceitação mensuráveis.
| Decisão | Alternativas declaradas | Verificação necessária |
|---|---|---|
| Cabanas | De 4 a 6 | Pessoas, banheiros, fuga, armazenamento e ar condicionado |
| Cozinha | Lateral ou central | Fluxos, ventilação, potência e distribuição de peso |
| Exposição | Diferentes configurações de lounge | Passos, fixações e acesso técnico |
| Flybridge | Padrão, banhos de sol, móveis | Cargas no topo, paragem e localização de navegação |
| Hospitalidade | De 8 a 16 lugares declarados | Berços distinto e uso real prolongado |
| Combustível | 4 × 1,375 l | Válvulas, travas, indicadores e quantidades utilizáveis |
| Água | 2 × 500 l | Consumo diário, produção e resíduos |
| Propulsão | Valores discordantes na página atual | Contrato, chapas e plano do espécime |
| Categoria CE | A14, B18, C24, D40 | Certificado e placa unitária |
| Ingo | 20,15 m; 20,50 m com todas as opções | Configuração do barco e da entrega |
A missão vem antes do catálogo
O primeiro documento não é a lista de opções, mas uma matriz de uso: transferências, semanas em rada, número de convidados, tripulação, estações, porto base, concurso e atividades. Uma família que usa quatro cabines tem necessidades diferentes de um trabalho com seis cabines e serviço profissional. Cozinha, lavanderia, bagagem e ritmos a bordo mudam água, resíduos, frio e eletricidade.
Cada cenário deve incluir o funcionamento normal e o modo degradado. Quantas horas ficas sem um gerador? Que cargas sobrevivem à perda de um contador? Como é o abastecimento de água? Onde tens mantimentos e peças de reposição? As respostas tornam-se números no orçamento e testes. Escolha o mobiliário primeiro e calcular depois que as plantas leva a compromissos difíceis de corrigir.

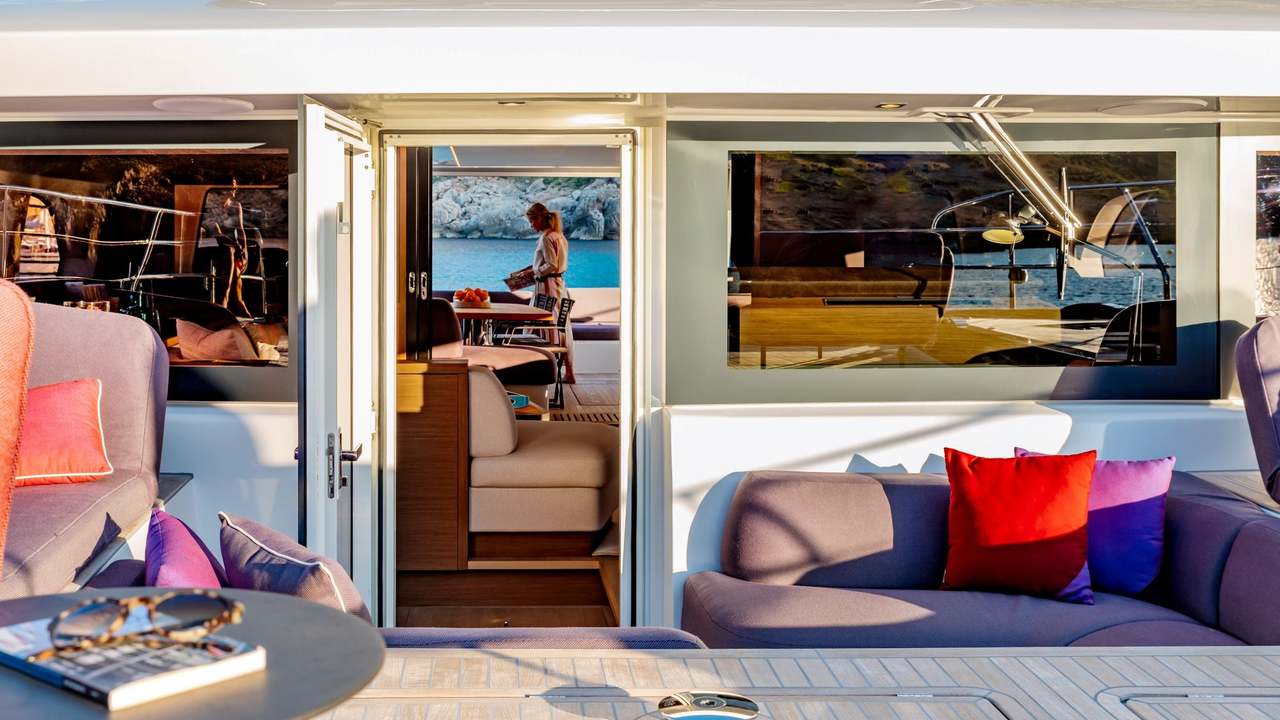

Cockpit e salão: abertura não significa ausência de fronteiras
A conexão entre cockpit e salão cria uma grande área contínua, mas portas, guias, selos e drenagem permanecem componentes técnicos. Eles devem fechar, bloquear e baixar água sem exigir força excessiva. A localização segura na navegação deve ser definida. Os elementos móveis não devem transformar-se em obstáculos quando o mar sobe ou a tripulação se prepara para atracar.
A grande abertura altera o ar condicionado. Com portas abertas, umidade e calor externo entram na sala; com portas fechadas, janelas e pessoas geram uma carga diferente. O ensaio mede a temperatura e a resposta da ventoinha em duas condições. Cortinas e escudos devem ter aguentado. Os motores, sensores e aberturas de canais devem permanecer acessíveis.
De quatro para seis cabines: o número muda o sistema
Duas cabanas extra não são apenas camas. Aumentam portas, ventilação, iluminação, tomadas, banheiros ou utilitários compartilhados, roupa de cama e pedido de armazenamento. O plano escolhido deve mostrar rotas de fuga, larguras de passagem, acesso aos quadros e painéis de inspeção. O número máximo declarado de dezasseis lugares deve ser comparado com a certificação e a capacidade operacional, não sendo automaticamente utilizado como objectivo.
Uma simulação de bagagem deixa claro se armários, corredores e banheiros realmente funcionam. Há camas, portas, obscurecimento, luzes noturnas, tomadas e alarmes. Colchões e móveis não devem cobrir válvulas ou ventoinha. Para uso com a tripulação você precisa de privacidade, armazenamento e rotas de serviço; para uso familiar pode ser preferível sacrificar uma cabine em favor de volumes técnicos ou dispensação.

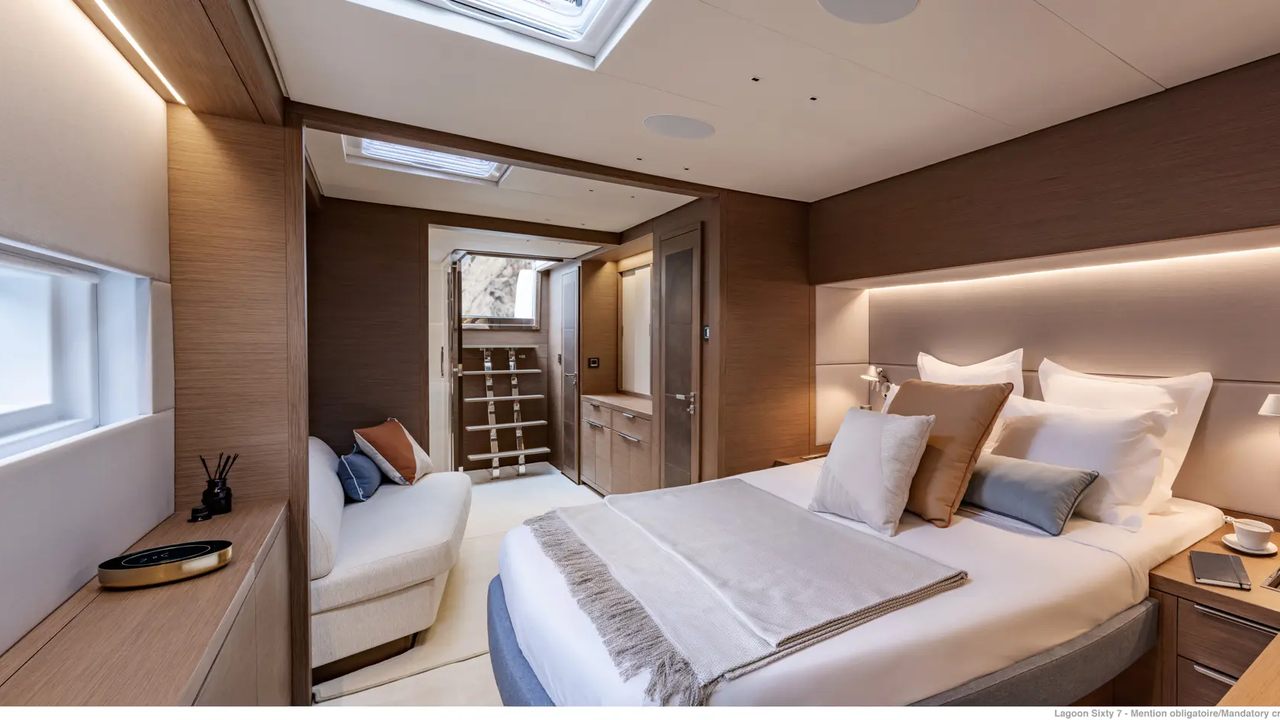

Cabine do armador: conforto mensurável
A cabine deve ser avaliada com plantas em operação e barco em navegação. Controlamos a ventilação do colchão, condensação, ruído estrutural, vibrações, obscurecimento e acesso ao banheiro. As luzes e tomadas devem ser alcançadas sem cabos móveis. Armários e gavetas precisam de paradas; as portas não devem invadir a passagem.
O ar condicionado não é julgado por jato de ar. A estabilidade à temperatura, o ruído e a drenagem de condensação devem ser medidos, verificando os filtros e o acesso da ventoinha. Os materiais devem resistir ao ambiente marinho e ser substituídos. Os códigos de acabamento e as peças sobressalentes devem ser entregues juntamente com a documentação da unidade.

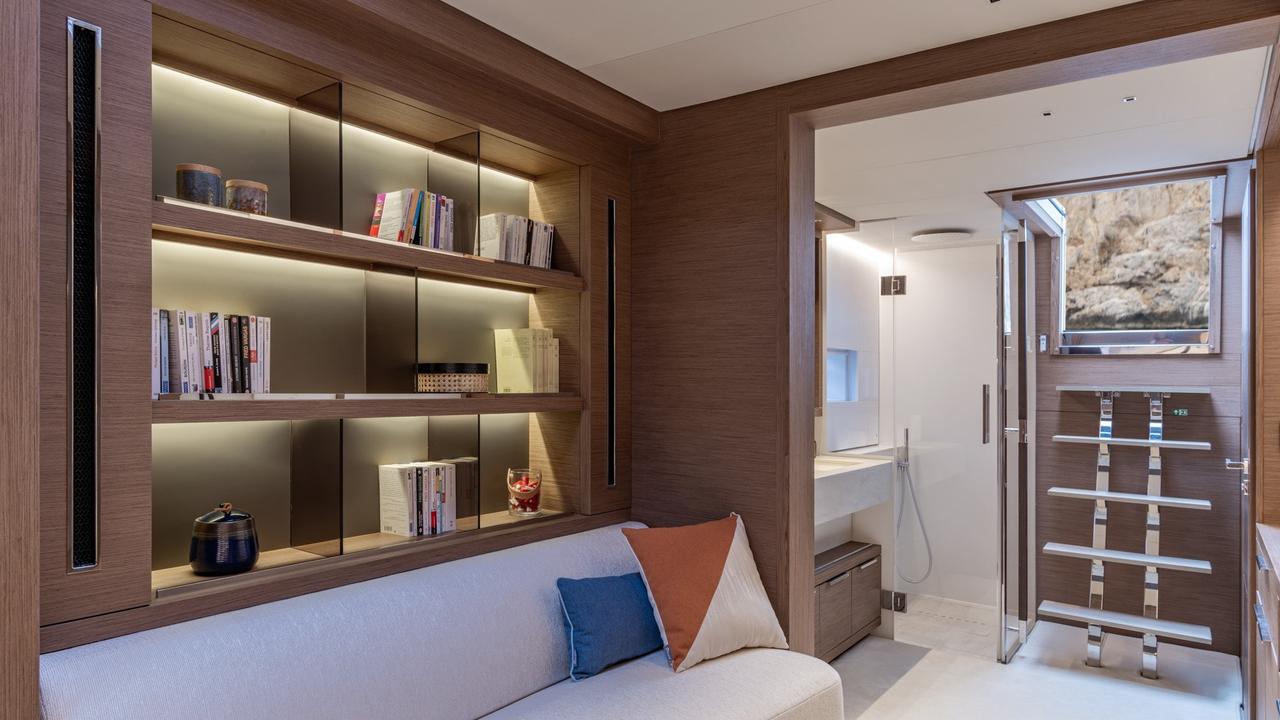

Painéis e móveis devem ser desmontados
O design interno atribuído ao Nauta Design melhora a madeira, tecido e superfícies contínuas. Do ponto de vista operacional, a qualidade inclui a possibilidade de alcançar tubos, válvulas, juntas e fiação sem demolir o mobiliário. Cada painel de serviço deve ter uma fixação repetitiva e não ruidosa. As zonas de umidade requerem ventilação e bordas protegidas.
No teste, cada acesso técnico está aberto e você pode fotografar o que ele contém. Componentes e válvulas são rotulados de forma consistente com os padrões. Há espaço para ferramentas e para extrair filtros ou bombas. Um compartimento elegante mas inacessível aumenta os tempos e os custos de intervenção, especialmente longe do porto de base.

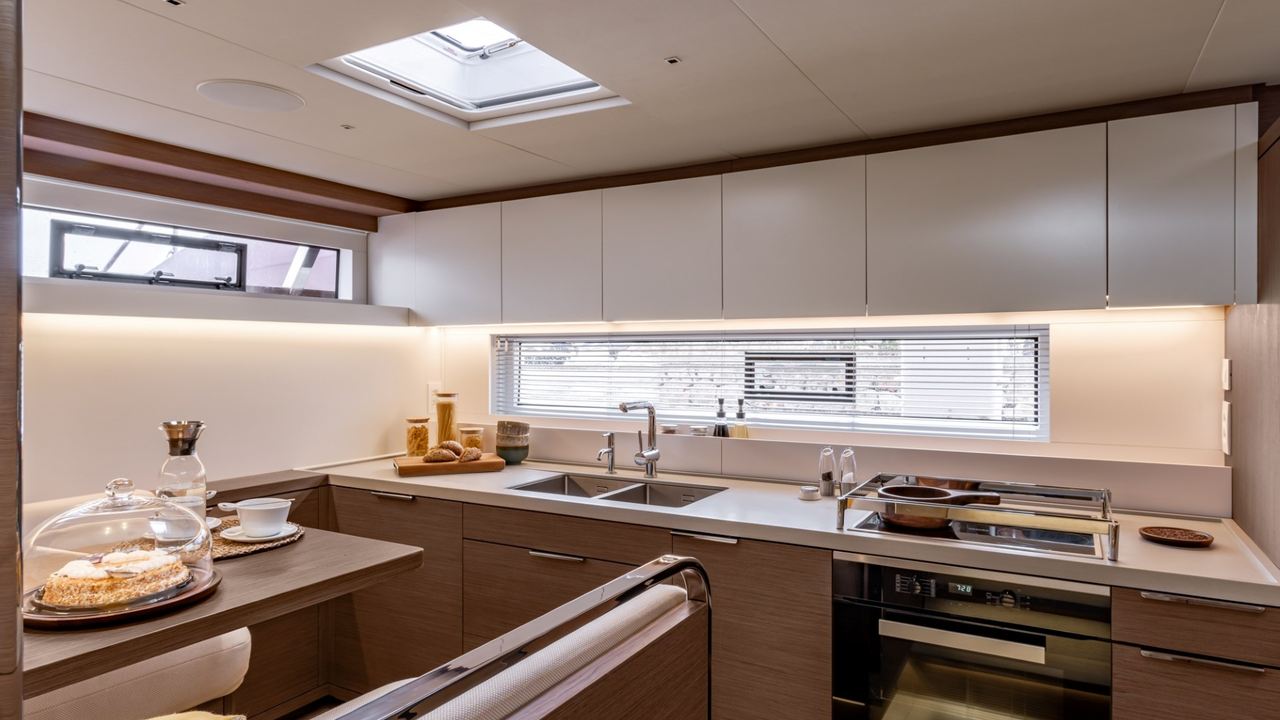

Cozinha lateral ou central: dois barcos de operação diferentes
A cozinha lateral liberta o centro da sala de estar e pode servir caminhos mais lineares; a central torna-se uma ilha de trabalho e distribui o serviço nos dois lados. A comparação deve ser considerada como pessoas sentadas, abrindo aparelhos, saindo e acessando durante a navegação. O plano assinado deve comunicar cada dispositivo e o seu volume técnico.
Fornecimentos, placas, geladeiras, máquinas de lavar louça, fabricante de gelo e pequenos aparelhos exigem energia contínua e precisa. A ventilação e os drenos devem ser compatíveis com mobiliário e aberturas. Gavetas, pratos e garrafas precisam parar. Preparar uma refeição completa durante a aceitação revela interferência e falhas melhores do que ligar um aparelho de cada vez.
Configurações do lounge: mobiliário tem massa e procedimentos
O fabricante tem diferentes disposições da sala de estar, incluindo variantes com mesas baixas ou altas. Cada escolha muda de assentos, caminho da cozinha, distribuição de pessoas e acesso técnico. O mobiliário deve ser considerado e uma posição para navegação. Mesas extensíveis exigem fechaduras e estabilidade com barco inclinado ou acelerado.
Antes da ordem você desenha o fluxo de um dia: café da manhã, navegação, trabalho, jantar e noite. Ocorre onde almofadas, cadeiras adicionais, dispositivos pessoais e louça terminam. A superfície livre não é equivalente ao armazenamento. Um layout válido permite que você mude de um uso para outro sem ocupar rotas de fuga ou painéis de manutenção.

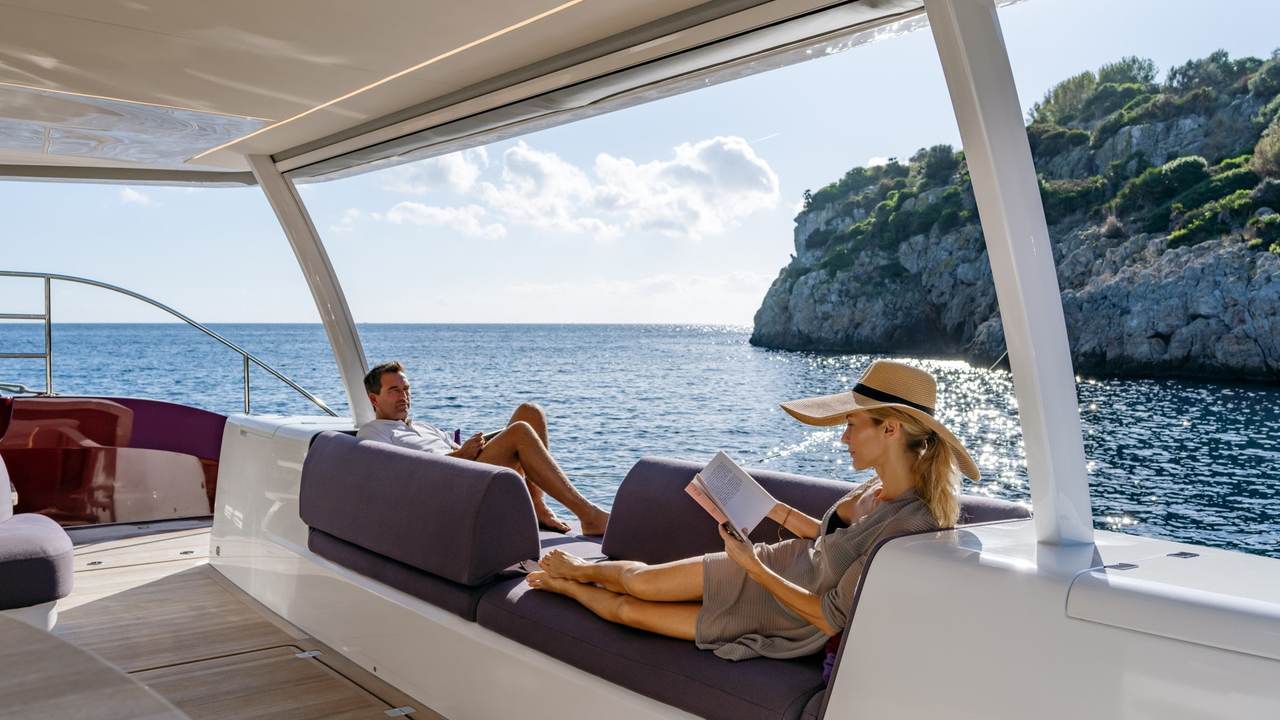

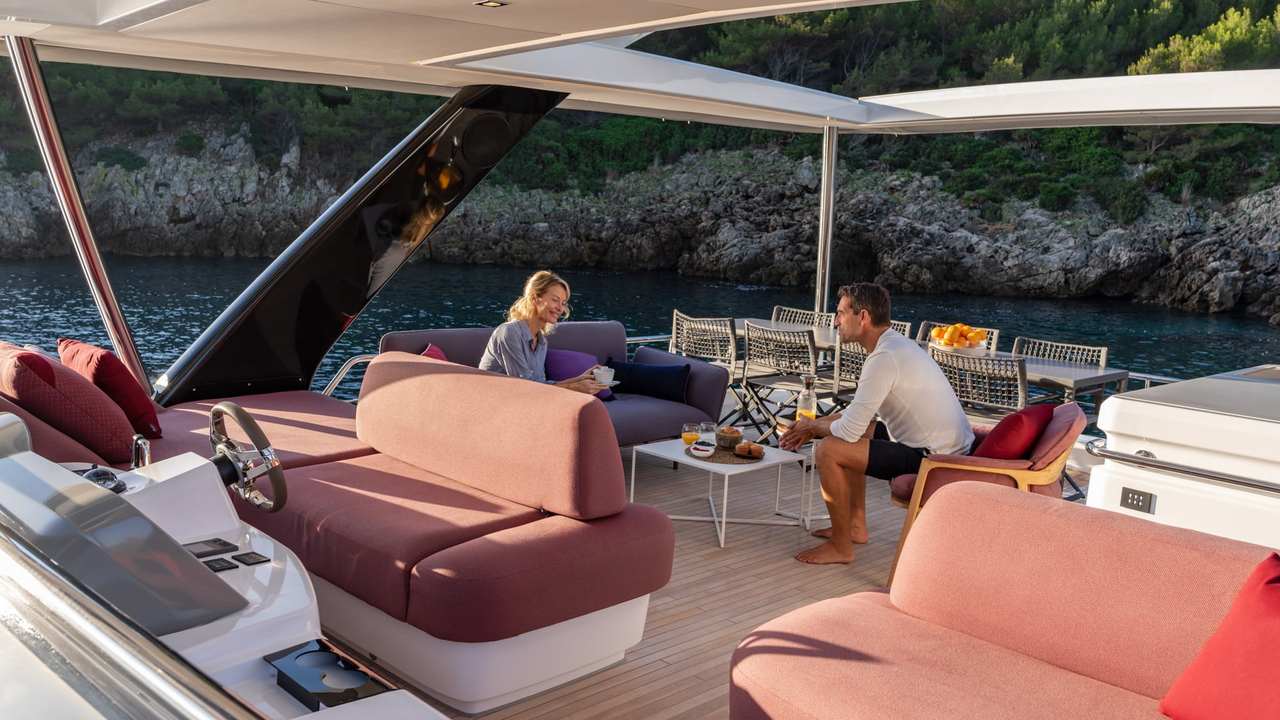

Standard Flybridge, banhos de sol ou móveis
As três variantes do pavimento superior devem ser tratadas como configurações técnicas. Pôr do sol e móveis mudam de massa e momento alto; mesas, refrigeração, áudio e sombra adicionar utilitários. Para cada elemento você precisa de peso, fixação, drenagem, cobertura e posição segura. O vento pode impor limites diferentes daqueles percebidos na amarração.
A escada requer corrimãos contínuos e iluminação. Assentos e passagens devem ser tentados com todas as pessoas planejadas. Rolamentos e móveis devem ser assegurados rapidamente. antenas e equipamentos não devem criar interferências nem impedir a manutenção. O equilíbrio de peso deve ser atualizado após cada personalização flybridge.
A barra superior entra no orçamento energético
Refrigeração, fabricante de gelo, pia, iluminação e áudio no convés alto podem trabalhar juntos. A distinção deve indicar tensão, absorção, ventilação e protecção de cada utilizador. Os compressores geram calor e ruído; os resíduos e as tubulações devem ser protegidos do gelo, sempre que pertinente e acessíveis para limpeza.
Durante o teste, a barra é usada enquanto ar condicionado e cozinha são ativos, gravando a carga do gerador ou inversor e mudança de tensão. Água e condensação não atingem componentes elétricos. As portas e gavetas devem permanecer fechadas na navegação. O conforto externo só é valioso se não comprometer a autonomia e a manutenção.

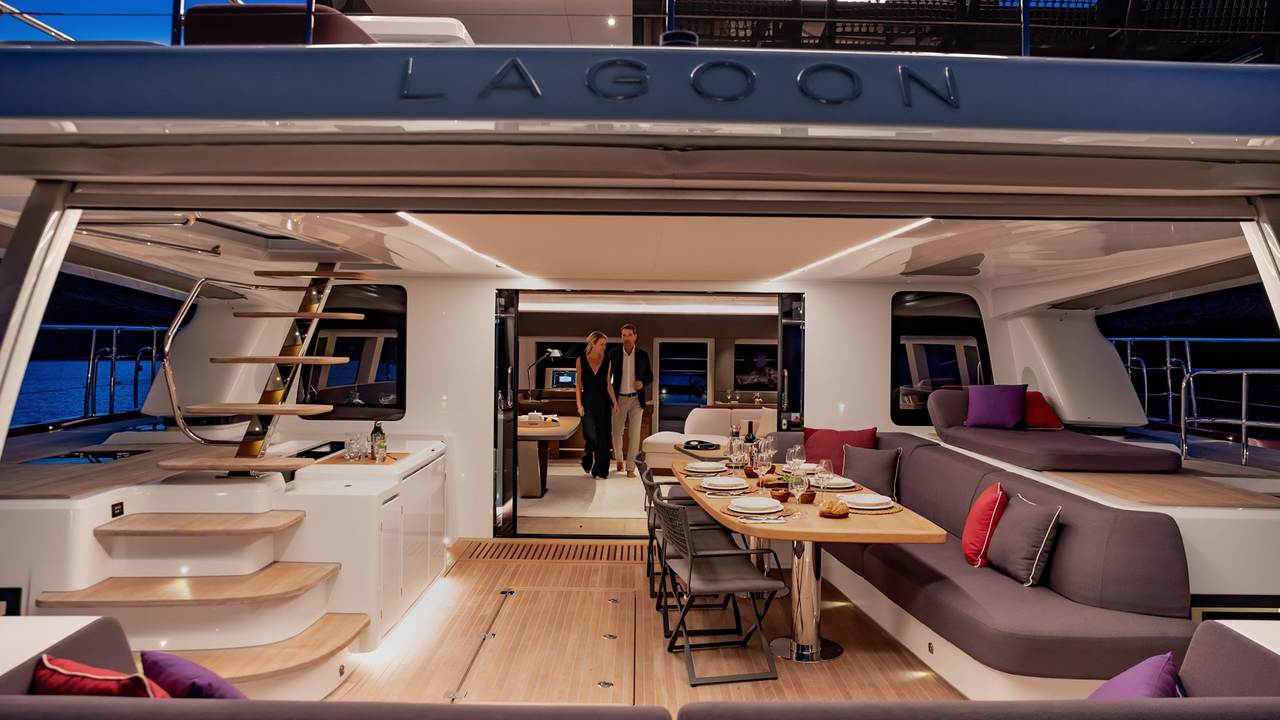

Pozzetto: tente o serviço, banheiro e amarrar juntos
O poço conecta salão, plataformas, degraus e caminhos laterais. Um teste estático de ponte vazio não é suficiente. Ela simula uma refeição, o retorno de pessoas molhadas, o acesso ao concurso e a preparação dos picos. Mesas e assentos não devem bloquear pedaços, gavonas, extintores ou degraus. Rolamentos e móveis exigem armazenamentos dedicados.
Iluminação, fixação e antiderrapante são verificados com superfície molhada. Drenagens e declives devem evitar estagnações perto das portas. Os picos devem mover-se sem atravessar as áreas ocupadas pelos hóspedes. O plano operacional define quem gerencia cada lado do catamarã e como ele se comunica com a ponte superior.

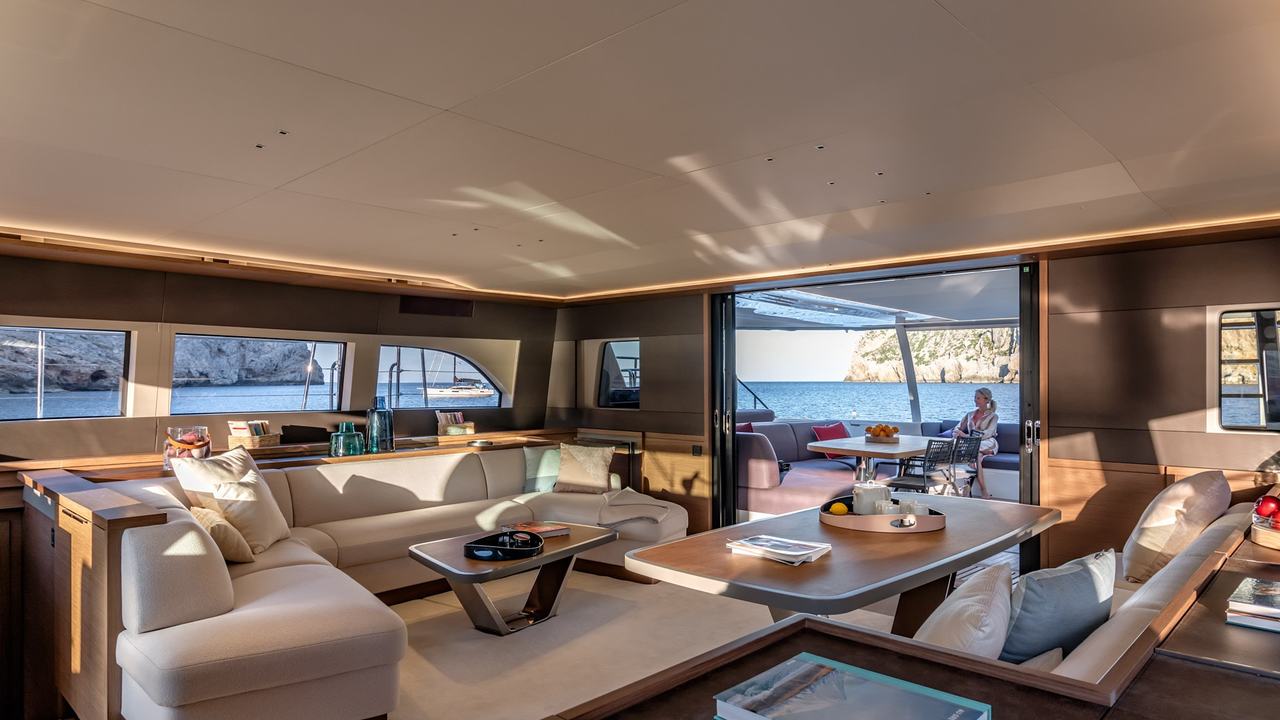

Exposição panorâmica: vidro, sol e ar condicionado
As janelas ampliam a visibilidade e a luz, mas aumentam a irradiação e possíveis reflexões. As telas e cortinas devem funcionar sem cobrir saídas ou saídas de ar. Ar condicionado deve ser dimensionado para pessoas, aparelhos domésticos e sol, não só para o volume. Devem ser acessíveis bobinas, filtros e drenos de condensação.
Mede a temperatura em vários pontos, porque um valor próximo ao sensor não descreve todo o ambiente. Vibração e ruído são ouvidos em diferentes velocidades de ventiladores. No painel, reflexões e montagens não devem subtrair visibilidade. O modo de iluminação noturno deve evitar reverberações no vidro.
Sistema elétrico: quatro cenários de carga
O orçamento deve distinguir dia, noite e emergência. Para cada usuário, são anotadas potência contínua, ponto, duração e prioridade. Gerador, inversor, carregador, alternadores, baterias e conexão de terra devem suportar cenários com margem documentada. Opções não podem ser adicionadas sem atualizar proteções e cabos.
O teste inflama combinações realistas, observando temperaturas, tensões, frequência e alarmes. A transferência entre plataforma, geração e inversor é comprovada. As cargas essenciais devem permanecer alimentadas no modo fornecido após a falha. Os esquemas, rótulos e seletividade das proteções fazem parte da entrega.
A cozinha como prova do sistema
A cozinha concentra eletricidade, água, drenos, calor e ventilação. É, portanto, um bom banco de teste de toda a instalação. Eles usam cozinha, refrigeração, lavagem e água quente ao mesmo tempo, controlando pressões, cheiros, temperaturas e intervenção de proteção. As descargas não devem afectar o alcance do conjunto.
Os refrigeradores e congeladores devem ser medidos após um período suficiente, logo que se liguem. Selos do compressor, paragem e ventilação são inspecionados. As válvulas devem ser alcançadas sem esvaziar a cozinha. Peças de reposição e produtos de limpeza precisam de armazenamento ventilado e separados de alimentos.
1000 litros de água: dimensional o dia
Os dois tanques de 500 litros devem ser traduzidos em litros por pessoa e dia, incluindo chuveiros, cozinha, lavagem e lavanderia. O resultado muda muito entre oito e dezesseis pessoas. Um possível dissipador melhora a continuidade, mas acrescenta consumo, pré-filtros, membranas, lavagem e preservação. A capacidade nominal não elimina a necessidade de uma reserva.
Autoclaves, acumuladores, indicadores e comutação de tanques são testados. O orçamento inclui tempos de caldeira e recuperação. Os tubos, colectores e válvulas devem ser marcados. O plano de águas pretas e cinzentas deve indicar volumes, níveis, bombas, condutas e pontos de descarga, em conformidade com as regras aplicáveis às zonas frequentadas.

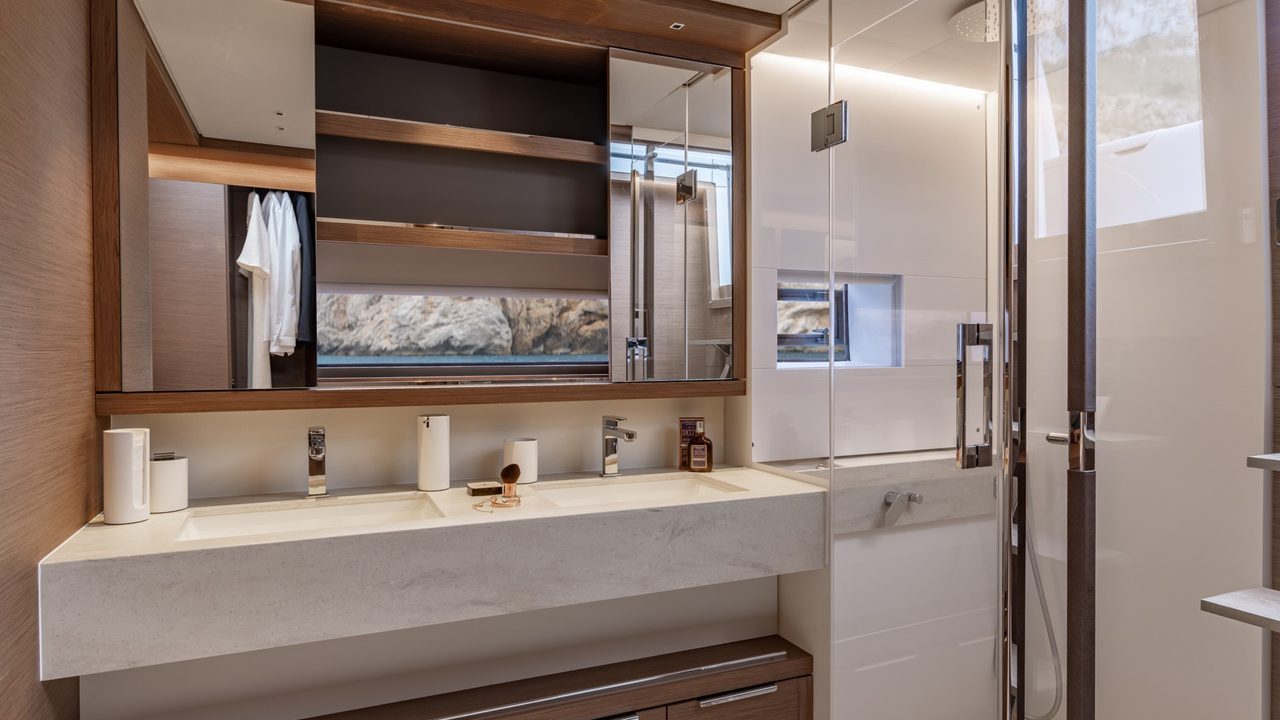

Banheiros: pressão, ventilação e resíduos
Cada banheiro adiciona utilitários e pontos de possível perda. Lavatórios, chuveiros, WC, ventilação, bombas e níveis com mais pessoas em uso. As placas de chuveiro também devem drenar com acabamentos não perfeitamente horizontais. Selos e arestas perto do mobiliário devem resistir à água sem entrá-lo.
Devem ser alcançadas válvulas e filtros. A tripulação deve saber os procedimentos para bloquear o banheiro, alarme do tanque e avary de uma bomba. Os produtos de consumo e as peças sobressalentes devem ser compatíveis com o sistema. Um banheiro elegante é realmente funcional quando pode ser limpo, ventilado e reparado sem desmontar o mobiliário.
Ar condicionado: diferentes cabines, diferentes configurações
Seis cabines, lounge e áreas de serviço não têm a mesma carga térmica. O projecto deve indicar a potência, os circuitos, as bombas, as aderências marítimas e a distribuição das bobinas de ventoinha. O zoneamento só permite conforto e economia se os sensores e os caudais estiverem equilibrados. Os filtros e tanques de condensação requerem acesso regular.
O ensaio é realizado com portas e ecrãs nas condições previstas, a temperatura de registo, a humidade e o ruído. O reinício ocorre após perda de poder e comportamento com uma área excluída. Os empréstimos e as descargas no mar devem ser inspeccionados. O plano de manutenção inclui limpeza, tratamento de circuito e controle da bomba.
Propulsão: primeiro os dados discordantes são resolvidos
A página oficial atual não é consistente: dois motores 340 hp aparecem no resumo, enquanto a tabela técnica indica dois 440 hp e repete este valor como uma opção. Você não deve escolher o número mais favorável ou apresentar uma das duas linhas como certeza. O contrato deve especificar marca, modelo, potência, transmissão, relacionamento e hélices.
A aceitação compara etiquetas, números de série, certificados e plano propulsivo. As duas linhas são testadas por regime, carga, temperatura e consumo. Governo, marcha atrás, prisão e comportamento ocorrem. Os manuais, diagnósticos e rede de serviços devem corresponder aos componentes realmente instalados.

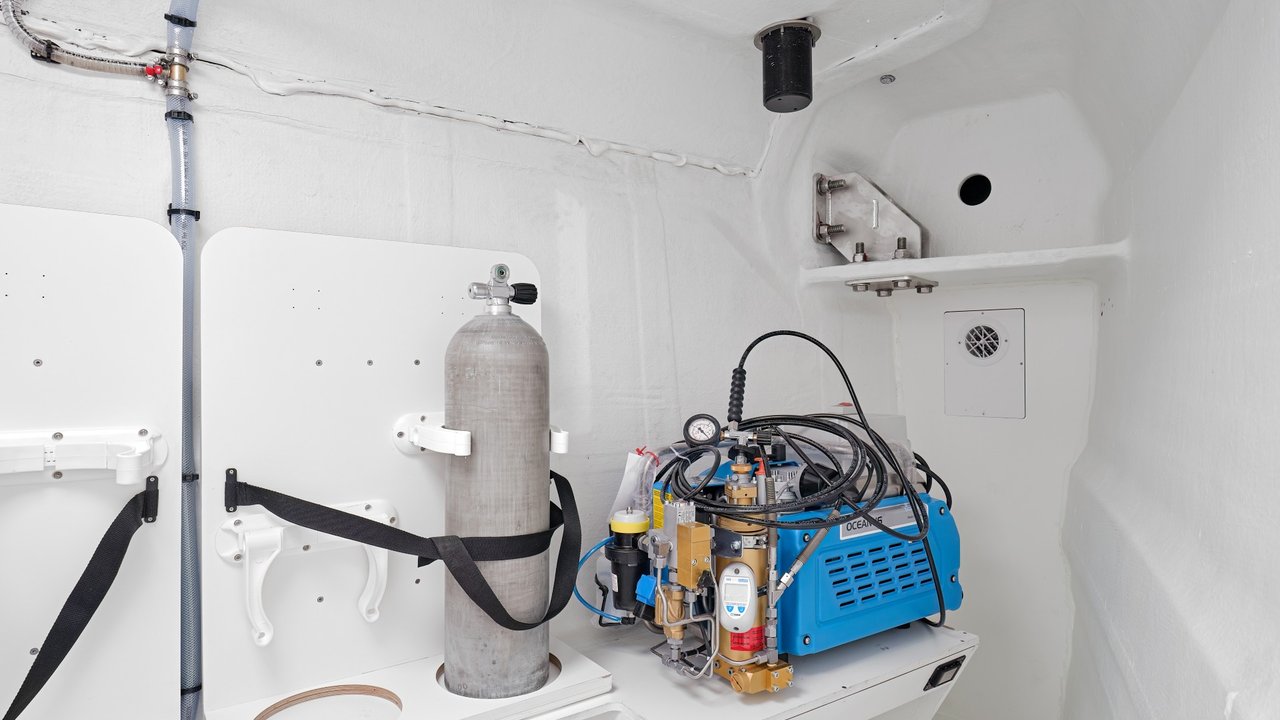

Quartos técnicos: Acesso é tão bom quanto o aparelho
Bombas, compressores, filtros, transformadores e componentes opcionais requerem espaço para inspeção, ventilação e remoção. Cada dispositivo deve ter uma etiqueta legível, proteção, válvulas ou serragem e um caminho de manutenção. Os tubos e cabos devem ser apoiados, marcados e separados sempre que necessário.
A fotografia de um compartimento ordenado não mostra funcionalidade. É possível substituir filtros, apertar acessórios e remover a unidade sem demolições. A temperatura e o ruído são controlados durante a operação. Quaisquer tanques de pressão ou recipientes requerem fixação, proteção e prazos documentados.
Combustível, corte e gestão de quatro tanques
Os 5.500 litros são distribuídos em quatro tanques 1.375. O esquema deve mostrar recheios, aberturas, retornos, válvulas e possíveis transferências. Indicadores comparar com níveis conhecidos. A quantidade e reserva utilizáveis devem ser definidas; a capacidade geométrica não está automaticamente disponível para propulsão.
A transferência de combustível pode alterar o conjunto entre os dois cascos. O procedimento deve evitar erros e contaminações. Os pré-filtros e válvulas devem ser acessíveis durante a navegação. A autonomia é calculada com o consumo, carga, condições e reserva medidos: o cartão atual não publica um dígito numérico a ser assumido como desempenho.
Acessórios: um cartão para cada opção
Dissalator, gerador, inversor, baterias aumentadas, estabilização, caroço, concurso, lavanderia, refrigeração adicional e entretenimento deve ter um cartão. Precisamos de massa, posição, potência, ventilação, refrigeração, drenos, interfaces, peças sobressalentes e intervalos. A distinção entre padrão, opção e predisposição deve ser explícita.
As opções são avaliadas em pacotes relacionados à missão. Mais autonomia hoteleira pode exigir energia e tratamento de resíduos; um bote mais pesado muda elevação e corte; mais eletrônica aumenta a dependência da rede. Cada mudança atualiza orçamentos e desenhos. O custo inicial é apenas parte do custo de propriedade.
sequência dos controlos de aceitação no porto
Antes de testar no mar, o inventário, documentos, níveis, feltro, válvulas, baterias e alarmes ocorrem. Cada cabine é testada com portas, luzes, tomadas, ventilação e obscurecimento. Cozinha e banheiros funcionam simultaneamente. Geração, inversor, doca, bombas, níveis e modos de emergência são testados.
Os móveis, almofadas e equipamentos devem ser mantidos e parados. Aberturas, drenagems, passarelas e dispositivos de elevação completam vários ciclos. Cada anomalia recebe fotografia, referência, responsável e data. A correção é verificada; uma verificação sem prova não fecha o ponto.
sequência dos controlos no mar e modos degradados
O relatório registra o estado de carga, tanques, vento, mar e fome. Turnos, velocidade, consumo, temperatura, corte, vibração e ruído são medidos. Eles sentem virato, parar, reverter e manobrar nos dois sentidos. O objetivo é uma curva repetitiva, não uma ponta isolada.
De acordo com procedimentos aprovados, o que acontece com a perda de um display, bomba ou fonte elétrica. A tripulação deve conhecer comandos e prioridades manuais. No retorno, há salas, recepções, selos e fixações. O relatório distingue observações, limites e incumprimento.
Manutenção e peças de reposição para um longo cruzeiro
Cada saída começa com um senso, níveis, filtros, governo e segurança. Controles semanais de drenagem, bombas, baterias e acessórios externos. Horas e calendário regulam motores, transmissões, geração e dessalinização. Ar condicionado e refrigeração requerem filtros e condensadores limpos.
Trimestravelmente, alarmes, fechamentos e modos de emergência são sentidos. Software, certificações, jangadas, extintores e inventário são atualizados anualmente após as mudanças. As peças de reposição devem refletir o equipamento real e a porta básica: filtros, impulsores, bombas, sensores e componentes críticos. Um único registro conecta intervenção, horas, peça técnica e substituída.
Configuração recomendada: consistência, não acumulação
Para cruzeiros familiares prolongados, um arranjo menos denso pode oferecer mais armazenamento, acesso e autonomia real. Para uso com muitos hóspedes, seis cabanas requerem um projeto de hotel tamanho, não só camas. A cozinha central ou lateral deve ser escolhida simulando serviço e passagens. A ponte deve ser fácil de proteger.
A melhor configuração é aquela em que pesos, energia, água, resíduos e manutenção fecham com margem. A contradição sobre o poder deve ser resolvida no contrato, e qualquer opção identificada. A Lagoa Sessenta 7 oferece uma base muito flexível; esta liberdade torna indispensável uma rigorosa sequência de verificação. A qualidade final depende da consistência do espécime, não do número de equipamentos solicitados.
