Quando una scotta strappa dalle mani, la risposta non è necessariamente un paranco più potente. Può mancare l’effetto ratchet, la puleggia può girare nel verso sbagliato, la camma può essere fuori asse o la cima può non essere compatibile. I Ronstan Orbit serie 55 riuniscono bozzelli da 55 millimetri con cuscinetti a due stadi, configurazioni singole e multiple, link tessili, arricavi, violini e varianti ratchet automatiche o manuali. la procedura separa diagnosi, scelta e prova, evitando di usare la sensazione dell’operatore come unico criterio.
Identifica il codice prima di toccare la manovra
Si scarica la scotta e si identifica il modello. Numero di pulegge, arricavo, testa, camma, funzione ratchet e verso devono coincidere con la distinta. RF56151 e RF56151A, per esempio, sono versioni a guancia con rotazione opposta. Se il codice non è leggibile, si confrontano documenti di acquisto e fotografie, ma non si attribuiscono capacità per forma. La manovra resta fuori carico finché serie e funzione non sono ricostruite.
Verifica che l’impiego tipico non sia diventato una scorciatoia
La serie 55 è comunemente impiegata su scotte randa e spinnaker di derive, sportboat e piccole barche a chiglia fino a 9 metri. Questa indicazione non dimensiona il singolo impianto. Superficie velica, rapporto, raffiche, angolo e punto di attacco determinano il carico. la procedura richiede limite dichiarato del codice, diametro cima e geometria. Una barca più corta non garantisce automaticamente un carico minore.
| Voce | Controllo | Esito negativo |
|---|---|---|
| ratchet | modalità e verso corretti | scaricare e correggere |
| cima | diametro, calza e centratura | sostituire o riallineare |
| link | sede pulita e fibre integre | fuori servizio |
| camma | presa e rilascio volontari | regolare a vuoto |
| supporto | viteria e struttura stabili | ripristino strutturale |
Controlla il verso della puleggia ratchet
Con carico eliminato si muove la scotta nei due sensi. La puleggia deve offrire il comportamento previsto nella direzione di trattenuta e permettere il rilascio nell’altra. Sul modello a guancia il verso è definito dalla versione oraria o antioraria e dal lato di montaggio. Invertire la cima o ruotare mentalmente il componente non cambia la costruzione. Se la funzione agisce al contrario, si ferma l’impianto e si verifica il codice corretto.
Distingui modalità automatica e manuale
I ratchet serie 55 comprendono modelli con modalità automatica e manuale. Si verifica la posizione del comando e la risposta a carico progressivo. La modalità automatica deve entrare in modo coerente; quella manuale deve essere selezionabile senza avvicinare dita alla cima caricata. L’equipaggio registra la configurazione normale. Un comando duro, ambiguo o azionabile da una vela non viene forzato: il bozzello viene scaricato, pulito e controllato.
Valuta il cuscinetto dopo pulizia e asciugatura
Il sistema a due stadi viene provato a vuoto dopo risciacquo con acqua dolce e asciugatura. La puleggia deve ruotare regolarmente senza gioco anomalo, rumori o impuntamenti. Non si aggiungono prodotti casuali per ottenere una sensazione più libera. Sale e sabbia possono alterare il comportamento, ma anche una cima fuori asse può sembrare un difetto del cuscinetto. Per questo la rotazione viene controllata prima senza cima e poi nel circuito.
Misura la cima nel tratto realmente caricato
Diametro nominale e reale possono differire per gonfiore, usura e schiacciamento. Si misura in più punti e si osservano calza, lucidature e fibre. La cima deve sedersi nella gola senza toccare le guance. L’effetto ratchet dipende anche dal contatto: una calza molto liscia o consumata può ridurre presa, mentre una cima troppo grande può frenare in entrambi i versi. La sostituzione segue la compatibilità documentata del modello.

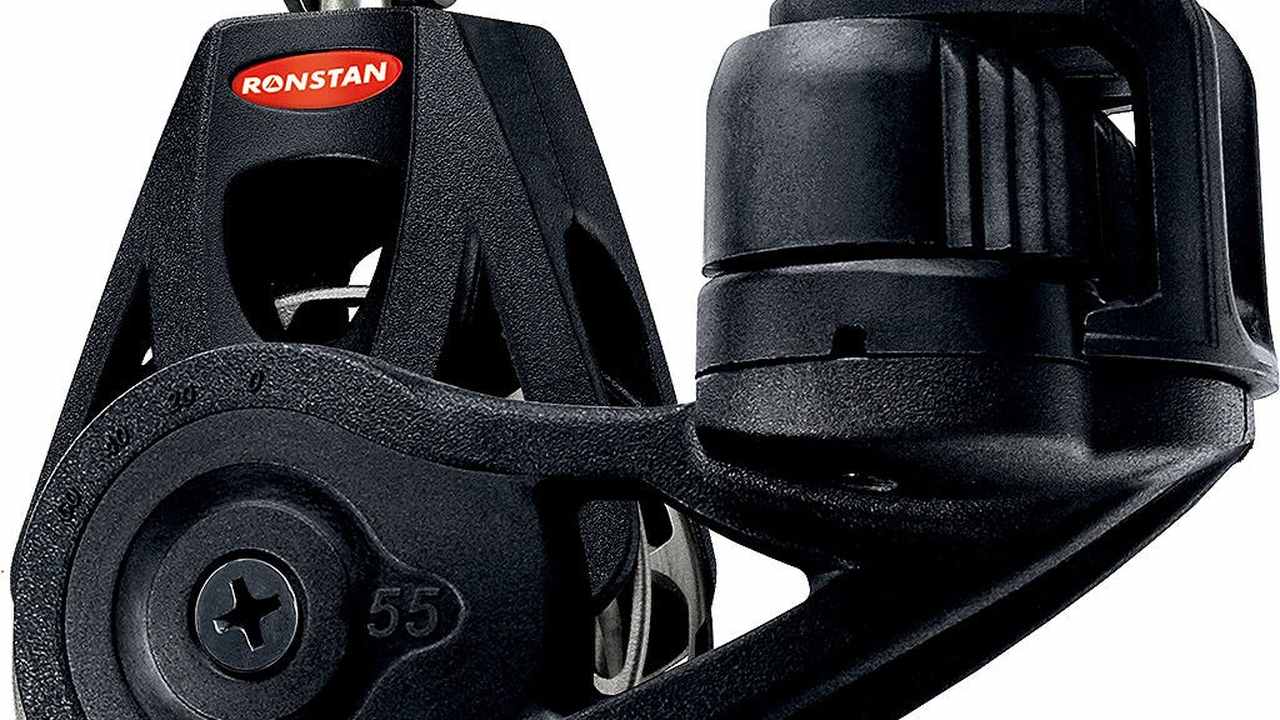

Prova la camma dalla posizione reale
Il braccio regolabile viene orientato a sistema scarico. L’operatore prova inserimento e rilascio seduto dove manovra normalmente, poi ripete sull’altro bordo. La scotta deve entrare tra le ganasce senza urtare la guida e uscire con un gesto volontario. Se bisogna sollevare troppo il braccio o tirare lateralmente, la regolazione è errata. La camma non deve diventare il punto che devia la cima proveniente da un bozzello fuori asse.

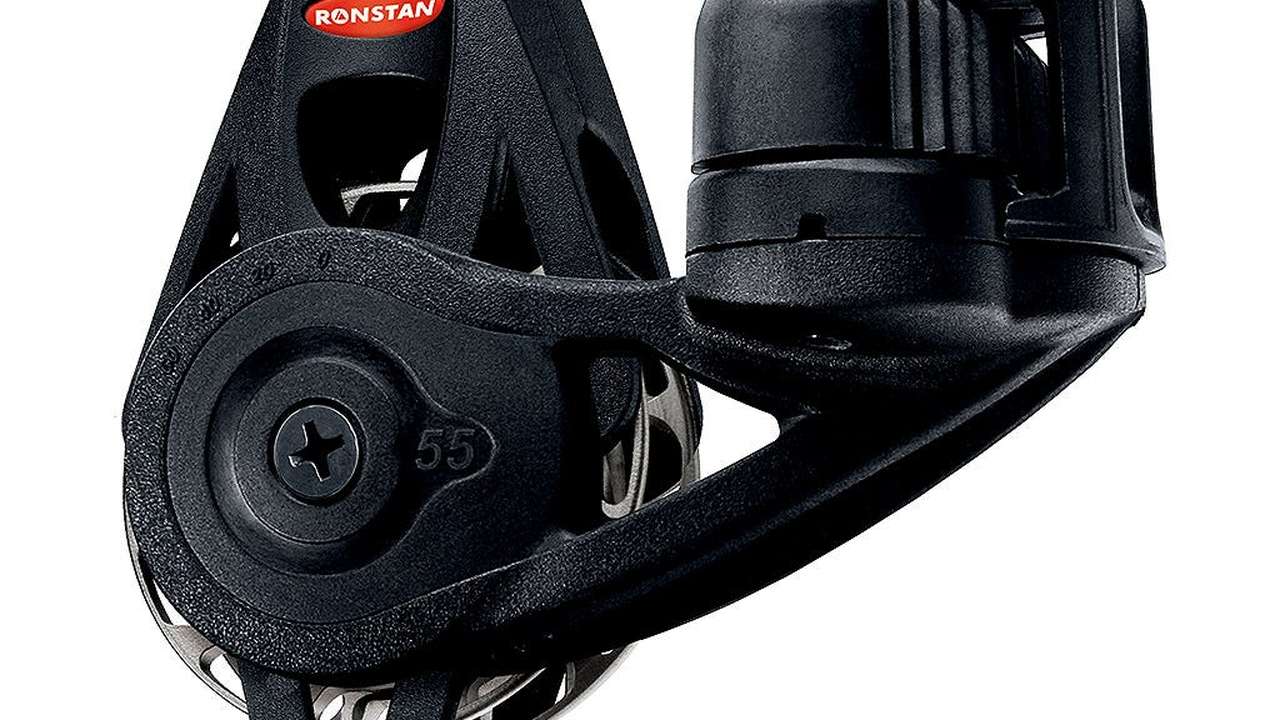

Controlla l’arricavo come componente strutturale
L’arricavo chiude un ramo del paranco e riceve una parte precisa del carico. Si verifica presenza, perno o mozzo, allineamento e assenza di contatti. La cima non deve torcersi né uscire dalla sede. Un arricavo integrato non autorizza qualunque rapporto: lo schema della manovra definisce il percorso. Dopo il primo tiro si scarica e si osservano segni, migrazione e posizione. Un ramo armato al contrario viene rifatto, non corretto sotto tensione.
Esamina il link tessile su tutta la circonferenza
Le teste con link in Dyneema riducono peso e permettono allineamento, ma il link deve rimanere nella gola prevista. Si ispezionano fibre, cuciture o impiombature, simmetria e punti di sfregamento. Il supporto non deve avere spigoli, filetti o corrosione. Una marcatura aiuta a scoprire migrazione dopo i primi cicli. Se il link cambia posizione o presenta fibre recise, la manovra resta scarica fino alla sostituzione corretta.

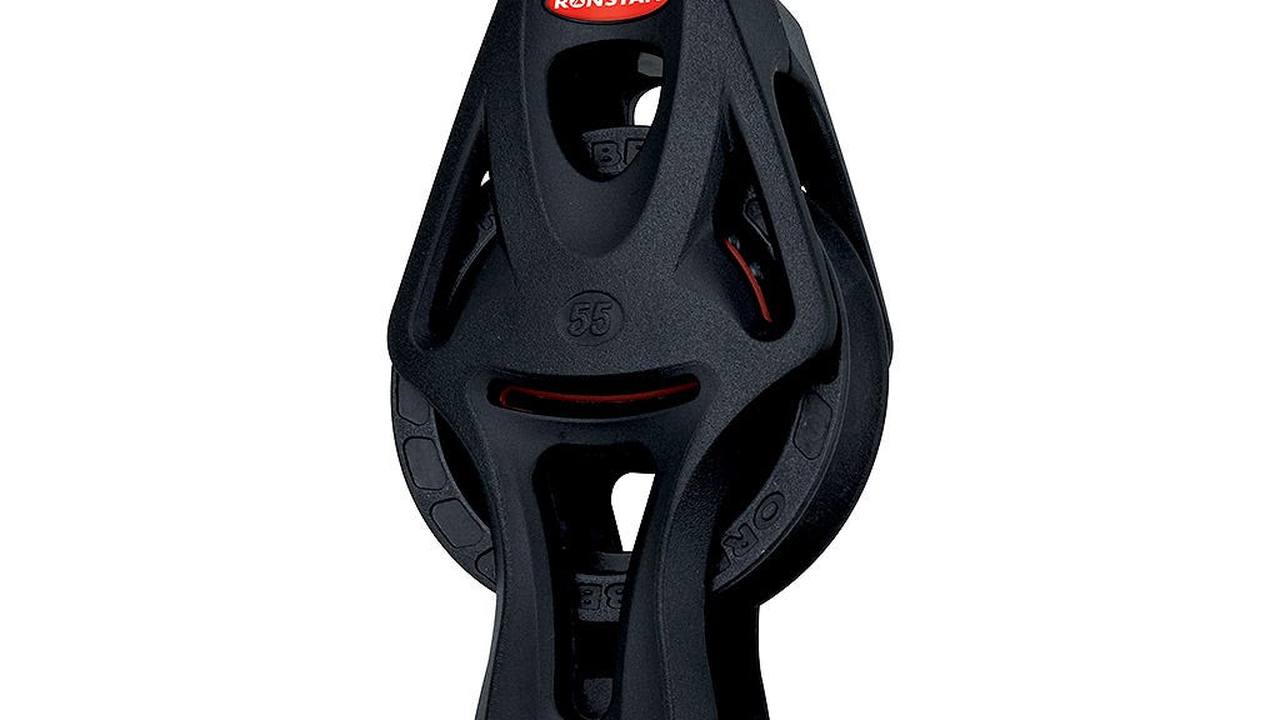

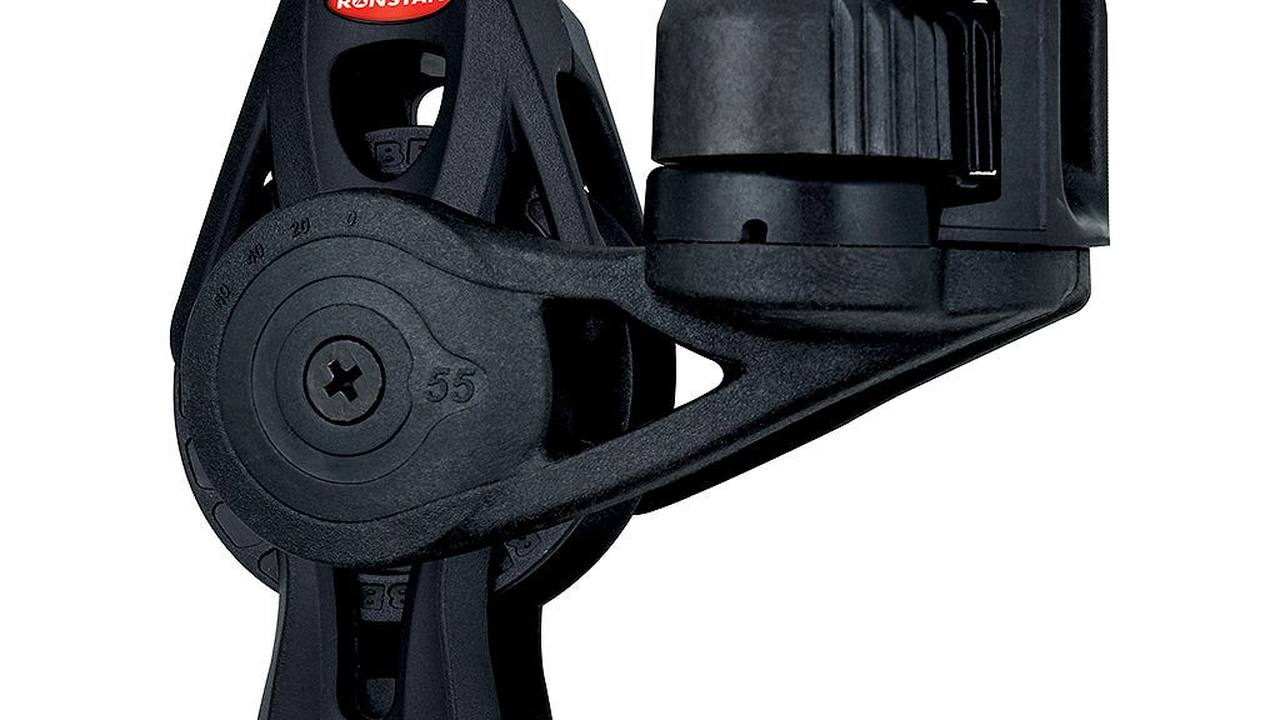

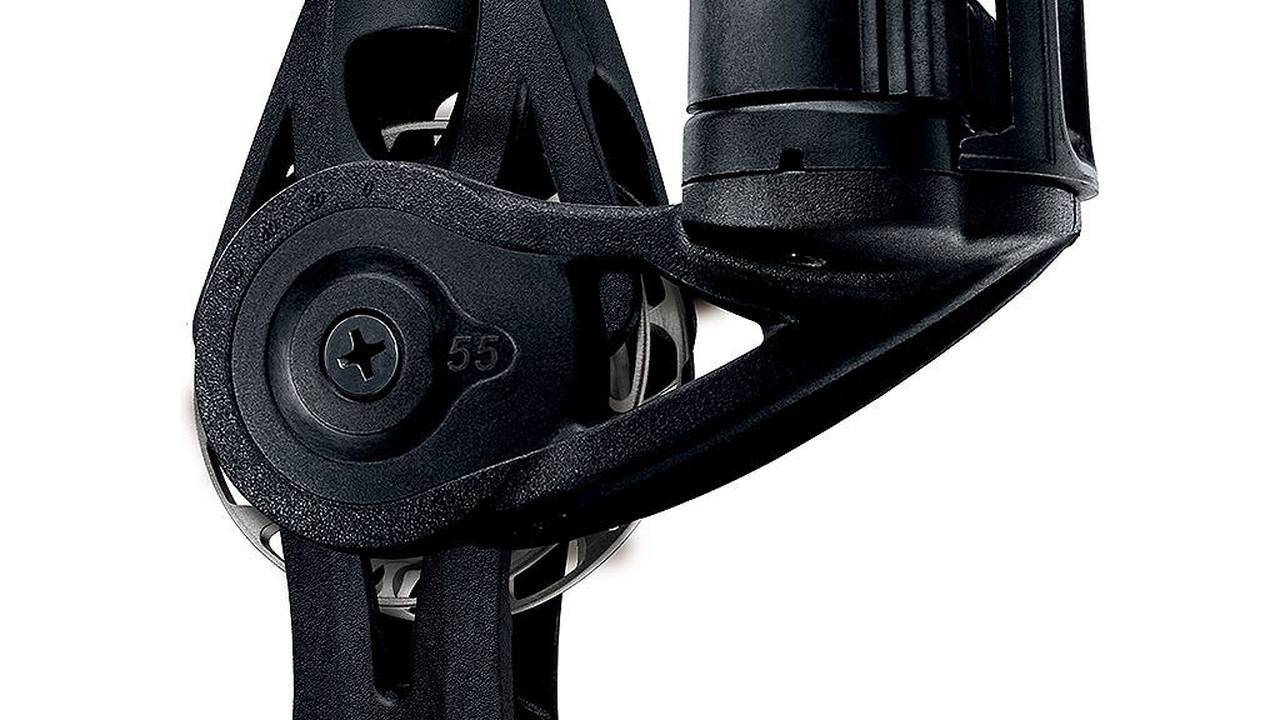

Verifica che violino e pacco opposto non si tocchino
Nel paranco a violino le pulegge sono sfalsate e i rami devono restare separati. Si fa percorrere l’intera corsa, controllando distanza minima prima del contatto. Il pacco non deve ruotare fino a incrociare la cima. Arricavo, ratchet e camma aumentano le funzioni da osservare. Se i bozzelli si incontrano prima del fine corsa necessario, il problema riguarda geometria o lunghezza, non la forza dell’operatore.

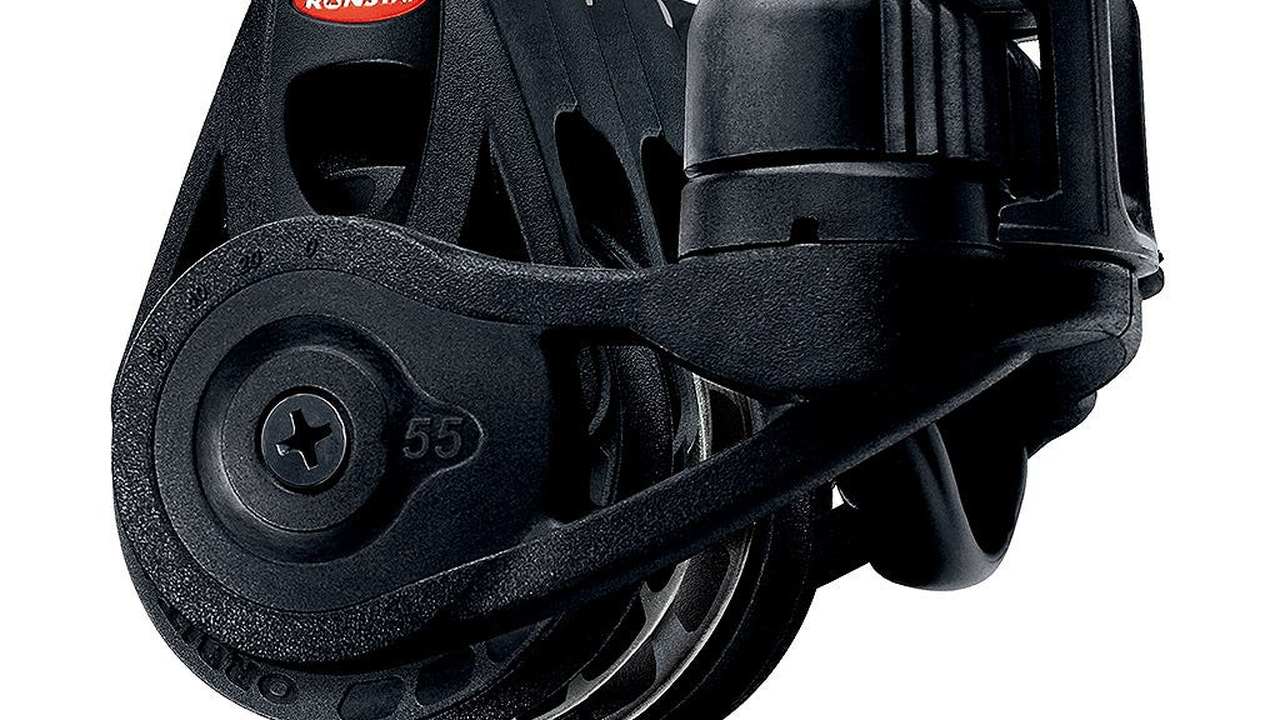

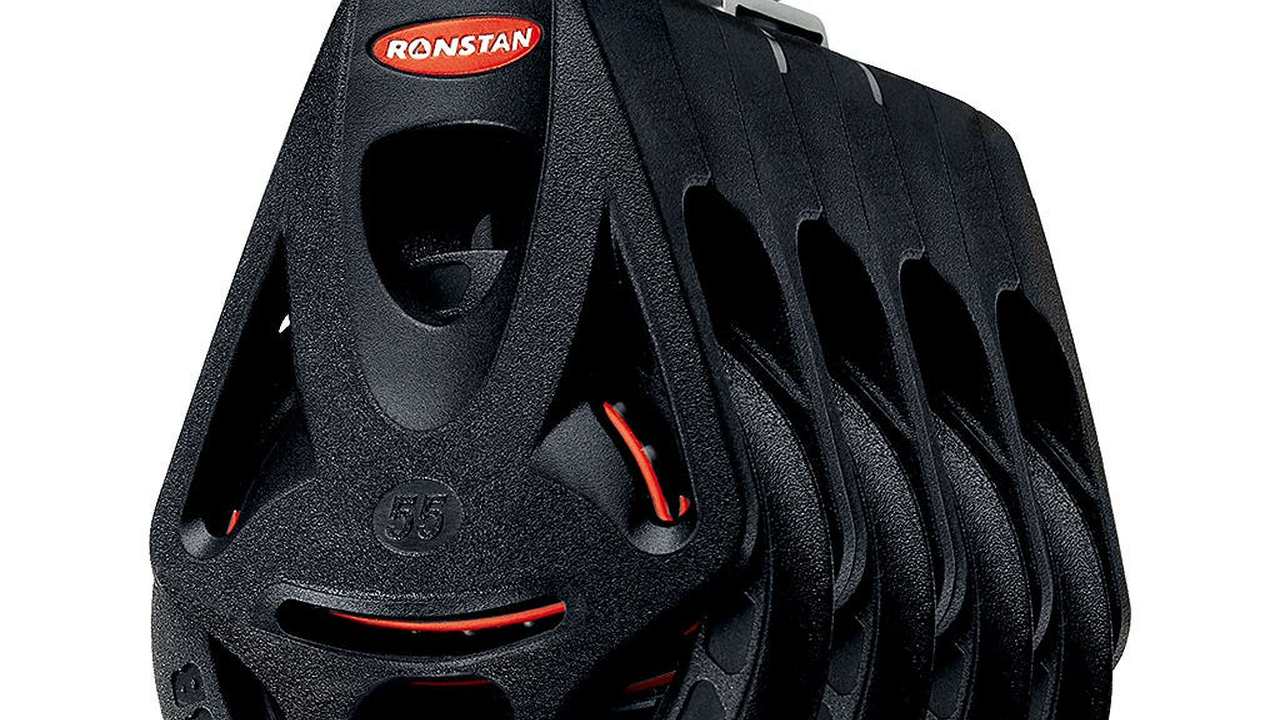

Conta i rami del triplo e del quadruplo
Ogni puleggia aggiunta aumenta potenza nominale, lunghezza di cima, attrito e occasioni di errore. Si segue uno schema e si marca il punto di partenza. I rami devono essere paralleli; una cima incrociata può muovere ugualmente il paranco ma consumare rapidamente guance e calza. Si prova lentamente nei due versi. Una puleggia ferma mentre la cima scivola è un esito negativo anche se la vela sembra rispondere.
Controlla viteria e verso dei ratchet a guancia
I modelli ratchet a guancia orario e antiorario richiedono due fissaggi da 5 millimetri nelle specifiche indicate. Si verifica che la viteria sia corretta, che il supporto sia strutturale e che la puleggia lavori nel verso scelto. Sigillante e rondelle non devono nascondere movimento o corrosione. Una guancia lucidata su un solo lato segnala disallineamento. Non si gira il componente su una base non predisposta soltanto per cambiare il verso.
Controlla il bozzello a guancia standard separatamente
Il RF55151 standard richiede tre fissaggi da 5 millimetri, una configurazione diversa dai ratchet a guancia. la procedura non riutilizza lo stesso schema di foratura. Si osservano base, rinforzo, serraggio secondo procedura e passaggio della cima. Il supporto deve conservare allineamento sotto carico. Se un foro è ovalizzato o la base flette, il bozzello viene rimosso e la struttura ripristinata prima di una nuova installazione.

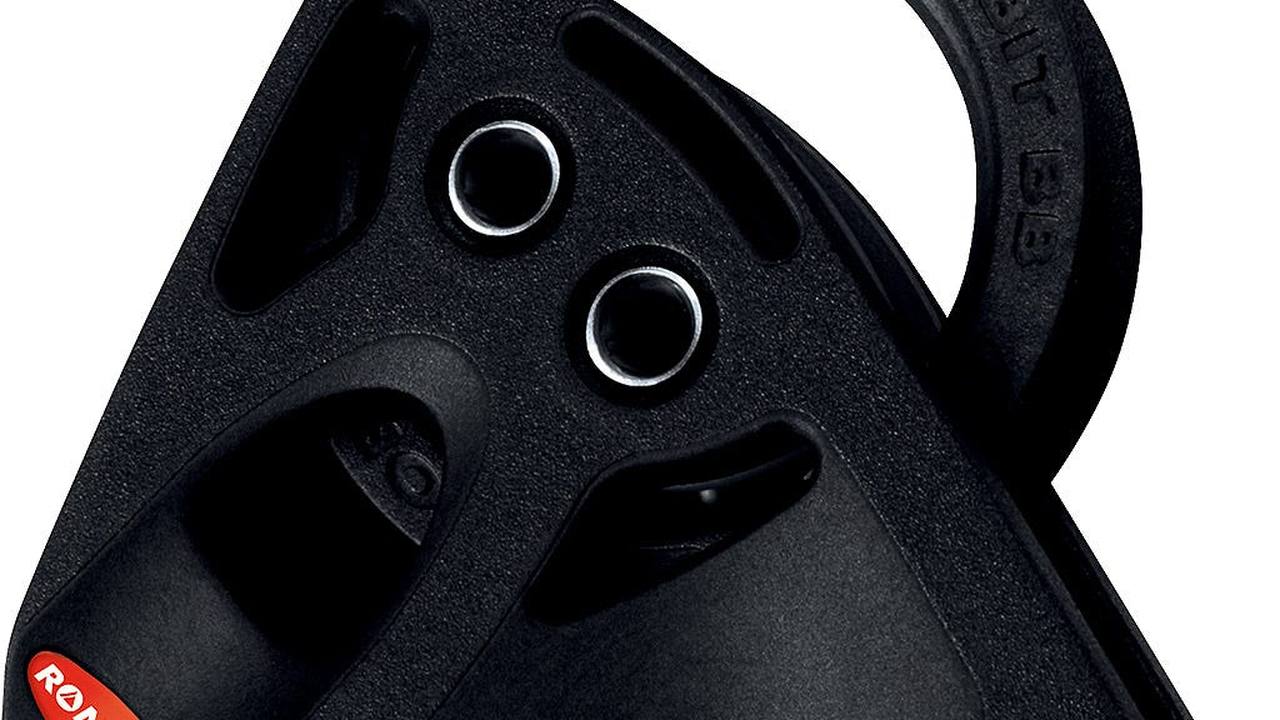

Verifica il rinvio verticale e i suoi due fissaggi
Il RF55171 è un rinvio verticale che richiede due fissaggi da 6 millimetri. Si controllano struttura sottostante, altezza, angolo e accessibilità. La cima non deve toccare coperta o ferramenta prima di raggiungere la puleggia. Il componente deve drenare e restare ispezionabile. Una base solida non corregge un angolo che porta la cima sul bordo della gola. Il percorso viene verificato agli estremi della manovra.
Esegui il collaudo in incrementi e nei due sensi
La prova comincia a vuoto e prosegue con carichi crescenti in condizioni protette. Un operatore manovra e un osservatore controlla puleggia, link, viteria, camma e rami. Si testa trattenuta e rilascio, perché entrambe sono essenziali. Tra gli incrementi si scarica e si confrontano marcature. Rumori, migrazione, torsione o usura interrompono la prova. Non si raggiunge il carico massimo per “vedere se tiene”.
Ripeti il controllo dopo i primi cicli reali
Il collaudo in porto non riproduce ogni variazione di angolo e carico. Dopo le prime manovre si scarica il sistema e si confrontano link, marcature, viteria, cima e posizione del braccio. Una piccola variazione viene misurata e non dichiarata normale per abitudine. Si osserva la calza dove entra nel ratchet e dove viene presa dalla camma. Se compaiono lucidature o fibre, si separa il problema di diametro da quello di allineamento. Il controllo viene ripetuto sui due bordi e con la vela configurata come nell’uso abituale.
Prepara ricambi identificati e non equivalenti improvvisati
Un link, un perno o un bozzello di rispetto è utile soltanto se il codice e la funzione sono noti. I ricambi vengono etichettati con serie, posizione e verso; quelli tessili restano asciutti e protetti. La borsa non raccoglie pezzi quasi uguali privi di tracciabilità. In caso di guasto l’obiettivo è scaricare e mettere in sicurezza la vela, non ricostruire un paranco sotto tensione. Dopo ogni sostituzione si verifica armatura, ritenuta, camma e comportamento ratchet con la stessa sequenza del collaudo iniziale.
La manutenzione comprende anche la scotta
Risciacquo e ispezione del bozzello non bastano se la cima porta sale, sabbia o calza danneggiata. Si lava e asciuga il circuito secondo le indicazioni del produttore della cima, poi si controllano diametro e consistenza. Una scotta irrigidita può alterare l’ingresso nella camma e nella gola; una calza assottigliata cambia presa. Non si applicano sostanze per aumentare attrito. Bozzello e cima vengono valutati come coppia, registrando data, ore di uso e tratto più sollecitato.
Registra un esito, non un’impressione
la procedura termina con conforme, da correggere o fuori servizio. Conforme richiede codice noto, cima compatibile, verso corretto, modalità funzionante, attacco integro, viteria stabile, camma sicura e prova superata. Da correggere riguarda armatura o regolazione eseguibile a vuoto. Fuori servizio comprende danni, capacità non ricostruibile, link compromesso o struttura deformata. Il fascicolo conserva fotografie e interventi, così il controllo successivo può rilevare cambiamenti reali.
